申请日2017.12.26
公开(公告)日2018.09.18
IPC分类号C02F9/14; C02F101/10
摘要
本实用新型公开了一种污水除磷精确加药系统，包括处理池组、除磷剂投加组件、碳源投加组件、消毒剂投加组件和控制组件，生物池包括依次设置的预缺氧池、厌氧池、缺氧池和好氧池;在生物池中的厌氧池和缺氧池进水口处分别设有碳源投加点，在生物池出水井、二沉池出水井以及高效沉淀池进水堰处分别设有除磷剂投加点;在二沉池出水井处以及接触消毒池后部的总出水口处分别设有总磷在线监测仪;在接触消毒池的出水口处分别设有总氮在线监测仪。本实用新型自动化程度高，能够根据出水在线总磷的监测值投加化学除磷剂，在最大程度的解决了加药与出水水质达标滞后性的问题;同时通过调整加药泵频率控制加药量，使得加药更精确。
权利要求书

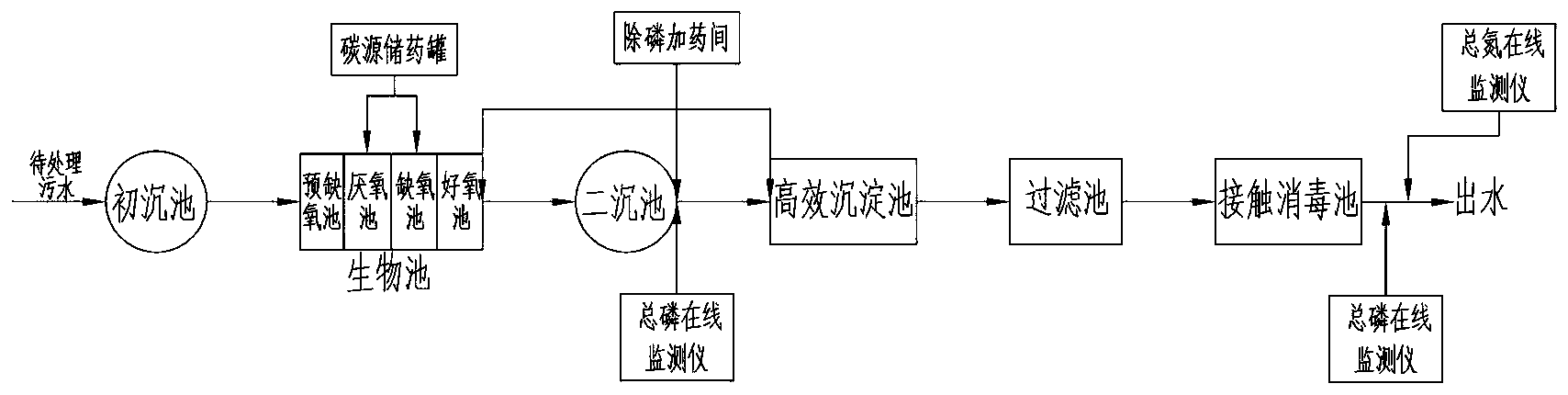

1.一种污水除磷精确加药系统，其特征在于，包括处理池组、除磷剂投加组件、碳源投加组件、消毒剂投加组件和控制组件，所述处理池组包括按照污水处理顺序依次设置的初沉池、生物池、二沉池、高效沉淀池、V型滤池和接触消毒池，所述生物池包括依次设置的预缺氧池、厌氧池、缺氧池和好氧池;
在所述生物池中的厌氧池和缺氧池进水口处分别设有碳源投加点，在所述生物池出水井、二沉池出水井以及高效沉淀池进水堰处分别设有除磷剂投加点;在所述二沉池出水井处以及接触消毒池后部的总出水口处分别设有总磷在线监测仪;在所述接触消毒池的出水口处分别设有总氮在线监测仪;
所述除磷剂投加组件包括铝盐除磷剂储药池和铁盐除磷剂储药池，所述铝盐除磷剂储药池通过铝盐投加管路连接至生物池出水井、二沉池出水井以及高效沉淀池进水堰处的除磷剂投加点;所述铁盐除磷剂储药池通过铁盐投加管路连接至二沉池出水井以及高效沉淀池进水堰处的除磷剂投加点;
所述碳源投加组件包括碳源储药罐，所述碳源储药罐通过碳源投加管路连接至所述生物池中的厌氧池和缺氧池进水口处的碳源投加点;在所述碳源投加管路上设有电磁阀、加药泵和流量计。
2.根据权利要求1所述的污水除磷精确加药系统，其特征在于，所述铝盐投加管路包括与所述铝盐除磷剂储药池相连接的至少一个出药管、与所述出药管相连通的至少两个并联连接的分流管，每个分流管连接一个或一个以上的支流管至对应投加点，在所述分流管的末端设有连通所有支流管的串联管，在相邻两个支流管之间的串联管上分别设有电磁阀，在每个支流管上均设有流量和电磁阀;
所述铁盐投加管路包括与所述铁盐除磷剂储药池相连接的至少一个出药管、与所述出药管相连通的至少两个并联连接的分流管，每个分流管连接一个或一个以上的支流管至对应投加点，在所述分流管的末端设有连通所有支流管的串联管，在相邻两个支流管之间的串联管上分别设有电磁阀，在每个支流管上均设有流量和电磁阀;
所述控制组件包括主控制器，所述总磷在线监测仪和总氮在线监测仪分别与所述主控制器对应连接，所述铝盐投加管路、铁盐投加管路和碳源投加管路上的电磁阀、加药泵和流量计均与所述主控制器对应连接;所述主控制器通过对应数量的变频器控制每个加药泵的流量。
3.根据权利要求2所述的污水除磷精确加药系统，其特征在于，所述除磷剂投加组件还包括与外部水源对应连接的冲洗管路，所述冲洗管路分别连通至所述铝盐投加管路和铁盐投加管路的出药管，在所述冲洗管路上设有电磁阀;所述碳源投加组件还包括与外部水源对应连接的冲洗管路，所述冲洗管路连通至所述碳源投加管路的出药管，在所述冲洗管路上设有电磁阀。
4.根据权利要求2所述的污水除磷精确加药系统，其特征在于，所述碳源储药罐为乙酸钠储药罐;所述铝盐除磷剂储药池为聚合氯化铝储药池。
5.根据权利要求2所述的污水 除磷精确加药系统，其特征在于，所述处理池组中，初沉池、生物池、二沉池、高效沉淀池、V型滤池和接触消毒池的数量均为一个或一个以上。
6.根据权利要求2所述的污水除磷精确加药系统，其特征在于，所述主控制器为西门子6ES7系列的PLC控制器。
7.根据权利要求2所述的污水除磷精确加药系统，其特征在于，所述加药泵为隔膜泵;所述流量计为电磁流量计。
说明书
一种污水除磷精确加药系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种污水除磷精确加药系统。
背景技术
氮磷营养盐是造成水体富营养化的主要化合物。随着人类对环境资源开发利用活动的日益增加，使大量含氮、磷营养物质的生活污水、工业废水排入江河湖泊中，增加了水体营养物质的负荷，其直接后果为水体富营养化。污水中的磷可以通过化学和生物两种方法去除。生物除磷是一种相对经济的除磷方法，但由于现阶段生物除磷工艺还无法保证出水总磷稳定达到0.5mg/L标准的要求，所以常需要采用或辅助以化学除磷措施。在保证出水水质的前提下，为实现加药量随着进水水质和水量自动调节，节约加药成本，智能加药系统成为水处理研究人员不断探索的方向。化学除磷投加的药剂主要有铁盐、铝盐和石灰三类，目前国内现有的除磷加药系统，都是投加单一铁盐或者铝盐，无法实现两种药剂同时使用，且加药量无法同出水总磷实现联动。往往需要根据每日一次的化验数据和运行经验进行调整加药量，加药量是否合适，出水水质是否满足，完全靠生产运行人员的主观调整，出水稳定性不强。因此，设计一种能够实现污水处理除磷精确加药的系统是解决上述问题的关键。
发明内容
本实用新型要解决的技术问题是提供一种能够同时投加铁盐和铝盐两种除磷剂、加药精确、除磷效果更好的污水除磷精确加药系统。
为解决上述技术问题，本实用新型采用如下技术方案：
设计一种污水除磷精确加药系统，其特征在于，包括处理池组、除磷剂投加组件、碳源投加组件、消毒剂投加组件和控制组件，所述处理池组包括按照污水处理顺序依次设置的初沉池、生物池、二沉池、高效沉淀池、V型滤池和接触消毒池，所述生物池包括依次设置的预缺氧池、厌氧池、缺氧池和好氧池;
在所述生物池中的厌氧池和缺氧池进水口处分别设有碳源投加点，在所述生物池出水井、二沉池出水井以及高效沉淀池进水堰处分别设有除磷剂投加点;在所述二沉池出水井处以及接触消毒池后部的总出水口处分别设有总磷在线监测仪;在所述接触消毒池的出水口处分别设有总氮在线监测仪;
所述除磷剂投加组件包括铝盐除磷剂储药池和铁盐除磷剂储药池，所述铝盐除磷剂储药池通过铝盐投加管路连接至生物池出水井、二沉池出水井以及高效沉淀池进水堰处的除磷剂投加点;所述铁盐除磷剂储药池通过铁盐投加管路连接至二沉池出水井以及高效沉淀池进水堰处的除磷剂投加点;
所述碳源投加组件包括碳源储药罐，所述碳源储药罐通过碳源投加管路连接至所述生物池中的厌氧池和缺氧池进水口处的碳源投加点;在所述碳源投加管路上设有电磁阀、加药泵和流量计。
优选的，所述铝盐投加管路包括与所述铝盐除磷剂储药池相连接的至少一个出药管、与所述出药管相连通的至少两个并联连接的分流管，每个分流管连接一个或一个以上的支流管至对应投加点，在所述分流管的末端设有连通所有支流管的串联管，在相邻两个支流管之间的串联管上分别设有电磁阀，在每个支流管上均设有流量和电磁阀;
所述铁盐投加管路包括与所述铁盐除磷剂储药池相连接的至少一个出药管、与所述出药管相连通的至少两个并联连接的分流管，每个分流管连接一个或一个以上的支流管至对应投加点，在所述分流管的末端设有连通所有支流管的串联管，在相邻两个支流管之间的串联管上分别设有电磁阀，在每个支流管上均设有流量和电磁阀;
所述控制组件包括主控制器，所述总磷在线监测仪和总氮在线监测仪分别与所述主控制器对应连接，所述铝盐投加管路、铁盐投加管路和碳源投加管路上的电磁阀、加药泵和流量计均与所述主控制器对应连接;所述主控制器通过对应数量的变频器控制每个加药泵的流量。
优选的，所述除磷剂投加组件还包括与外部水源对应连接的冲洗管路，所述冲洗管路分别连通至所述铝盐投加管路和铁盐投加管路的出药管，在所述冲洗管路上设有电磁阀;所述碳源投加组件还包括与外部水源对应连接的冲洗管路，所述冲洗管路连通至所述碳源投加管路的出药管，在所述冲洗管路上设有电磁阀。
优选的，所述碳源储药罐为乙酸钠储药罐;所述铝盐除磷剂储药池为聚合氯化铝储药池。
优选的，所述处理池组中，初沉池、生物池、二沉池、高效沉淀池、V型滤池和接触消毒池的数量均为一个或一个以上。
优选的，所述主控制器为西门子6ES7系列的PLC控制器。
优选的，所述加药泵为隔膜泵;所述流量计为电磁流量计。
本实用新型的有益效果在于：
1.本实用新型污水处理精确加药系统，通过总磷在线监测仪实时监测二沉池出水井处以及接触消毒池后部的总出水口处的总磷值，根据测得的总磷值按照对应的投加比投放除磷剂，除磷剂的投加量可通过控制器控制加药泵的流量来实现精确调节;当除磷剂无法有效控制出水总磷时，系统自动投加碳源至生物池中的厌氧池进水口中，增加曝气池厌氧区的碳源，强化厌氧区的释磷效果，进而提高聚磷菌的生物活性和菌种数量，有效地保证出水水质的稳定达标;还可根据出水总氮的监测值，向生物池中的缺氧池进水口投加碳源，用于强化缺氧池中的生物反硝化脱氮效果，提高脱氮效率。
2.本实用新型根据两种不同的化学除磷药剂的化学性质，设置了两套并行的除磷药剂投加系统，可单独或者同时使用，来合理调节药剂种类和加药量，实现了药剂的有效利用。也可根据实际生产需要选择其他型号的铁盐和铝盐，提高了调整的灵活性。两套独立的加药管线，都设置有两种及两种以上的不同投加路径，最大程度上的实现了功能的多样化和加药管线系统的可靠性。在个别加药管线出现故障的时候，可切换至其他备用管线，保证药剂投加，实现出水总磷稳定达标。
3.本实用新型设置的除磷剂投加组件，除了起到精确、高效投加除磷剂进行除磷的作用外，还具有去除总氮和改善污泥沉降性、防止冬季污泥膨胀的功能，冬季北方污泥处理厂易发生污泥膨胀现象，污泥指数和沉降比升高，二沉池污泥不易沉降，处理水量受限制，因此冬季采用该系统在生物池出水井或二沉池出水井按一定的比例投加聚合氯化铝除磷的同时，能够有效地抑制污泥膨胀。的碳源投加组件，用于对生物池进行碳源补充，强化生物除磷和生物脱氮。
4. 本发明自动化程度高，能够根据出水在线总磷投加化学除磷剂，增加出水稳定性，在最大程度的解决了加药与出水水质达标滞后性的问题，使得系统更加稳定，安全;同时可以根据投加比调节加药泵频率控制加药量，最大限度的节约了药剂的使用量，使得加药除磷、消毒更科学，也降低了污水处理成本;系统稳定的运行也节约了人力劳动强度，让运行人员安心。
