申请日1990.03.09
公开(公告)日1991.05.01
IPC分类号C02F1/46; C02F1/463
摘要
本实用新型是一种以电化学法处理污水的装置，它由电氧化和电凝聚两部分组成。在电氧化部分中，由不溶性网状极板及可带电的颗粒组成的双极性电极，电流密度可达10-20安培/分米2;电凝聚部分，以铁、铝等做可溶性电极，可产生氢氧化铁，氢氧化铝等混凝剂用于下一步处理，可达到高效节能地净化印染、电镀等污水的目的。由于不需要投加药剂，减少了投药系统，而不会增加水中的含盐量，有利于水的回用。
権利要求書

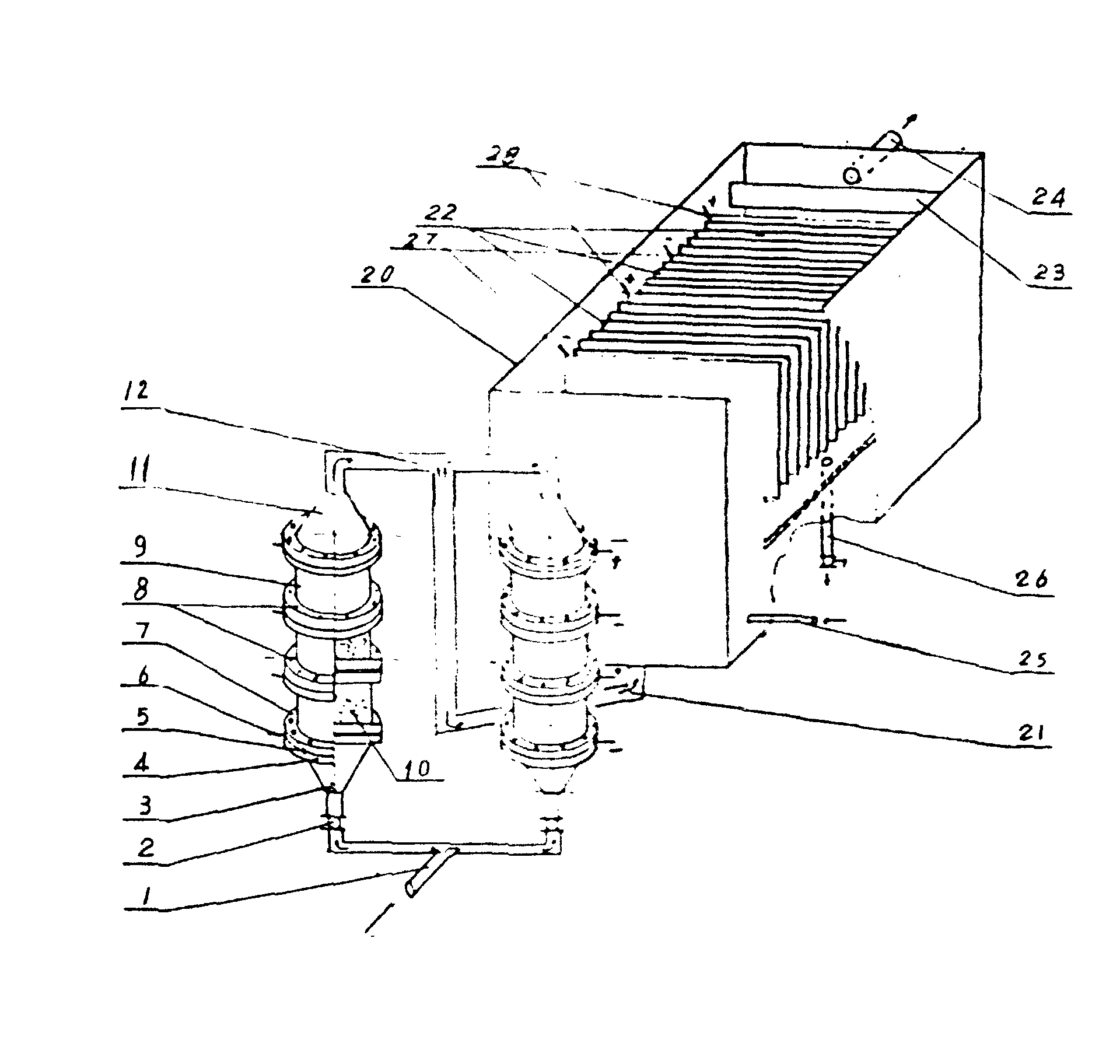

1、一种由电凝聚部分和电氧化部分组成的电化学污水处理装置，其特征是在由进水管(21)，槽体(20)，中间电极板(22)，接线网状电极板(27)、(28)，汇水槽(23)，总出水管(24)，压缩空气进气管(25)，排渣管(26)组成的电凝聚部分之前，连接一个由总进水管(1)，进水控制阀门(2)，扩散管(3)，法兰盘(4)，不溶性网状电极板(5)，接线柱(6)，法兰盘(7)，螺栓(8)，有机玻璃管(9)，可带电的颗粒填料(10)，渐缩管(11)，汇集管(12)组成的电氧化部分。
2、根据权利要求1所述的污水处理装置，其特征是电氧化部分由总进水管，进水控制阀门，扩散管，法兰盘，不溶性网状电极板，接线柱，法兰盘，螺栓，有机玻璃管，渐缩管，汇水管组成，极板间采用可带电的颗粒填料，颗粒填料通电后，电流密度在10～20安培/分米2。
3、根据权利要求1所述的污水处理装置，其特征是电凝聚部分的接线电极板，采用焊接法与输电线连接，也可以通过接线柱与输电线连接。
4、根据权利要求2所述的污水处理装置，其特征是电氧化部分的有机玻璃管(9)，可以采用塑料管或玻璃钢管。
5、根据权利要求3所述的污水处理装置，其特征是电凝聚部分，上面敞开的槽体(20)，可选用硬聚氯乙烯板或玻璃钢板或钢衬塑料板为材料。
说明书
本实用新型涉及一种特别适用于处理含铬废水和印染废水的电化学法处理污水的装置。
现有的电化学法主要是以电解法处理含铬废水和印染废水装置，是采用电解加投药而形成的电凝聚处理净化污水的，没有在电解处理前进行电氧化。
在国内，有在电解之前投加三氯化铁作为电解凝聚剂，并对电解出水以石灰除铁脱色(CN85106939A)，此法除了投药需增加投药系统和管理费用外，其极板全都采用可溶性电极板，对接线电极板也必须同中间电极板一样定期更换。
有以高压脉冲电解代替低压直流电源电解处理印染污水的装置(CN86203520U)，其极板全都采用可溶性电极板，对接线电极板也必须同中间电极板一样定期更换。
在美国采用了单极电解槽(CN85109756A)，每块极板都需接线，更换极板时更烦麻。
在日本采用了双极电解槽，该设备的部件多，结构、加工复杂(CN86107225A)。
以上现有技术都没有进行电氧化阶段而直接进行电解处理污水的。
本实用新型的目的在于提供一种电化学法处理污水装置，由电氧化和电凝聚两部分组成。污水先经过电氧化再进行电凝聚。
在电氧化部分中，由不溶性网状极板和极板间的许多可带电的颗粒组成的双极性电极，电流密度达到10～20安培/分米2，可直接分解有害物质，破坏污水中污物的分子键结构，达到净化污水的目的，并且提高了处理效率，节省了电能。该装置的后部，是以不溶性网状电极为接线电极，以可溶性电极(其电极材料可选用铁或铝或铁加铝)为中间电极的一组或多组电极板组，电流密度为0.4～0.5安培/分米2，由于阳极溶解产生的铁和铝离子，生成极强的混凝剂，可不投加其它化学药剂即可对污水进行混凝，再经固液分离装置而达到净化污水的目的，由于不加其它化学药剂，也不会增加净化后水的含盐量。
