申请日1989.12.13
公开(公告)日1990.12.19
IPC分类号C02F1/42; C02F5/02
摘要
一种采用逆流再生离子交换的水处理技术适用于锅炉或其它工业给水软化、脱碱和除盐的水处理装置—组合浮床离子交换水处理装置。是将交换器、再生液贮存箱、溶盐箱、树脂擦洗装置组合成一个整体，采用筒式组合结构，由上、下两部分组成。上部为再生液贮存箱和溶盐箱，下部为交换器，中间由一隔板将上、下两部分隔开用法兰连接，交换器为上下两段分别设有母管支管式进水和出水配水装置，其中间装满树脂。
権利要求書
1、一种采用逆流再生离子交换的水处理装置--组合浮床离子交换水处理装置，是由交换器、再生液贮存箱、溶盐箱、进水与出水配水装置、排污口等组成的，其特征在于交换器、再生液贮存箱与溶盐箱组成一个整体采用筒式组合结构，由上、下两部分组成，中间由一隔板将其分隔开用法兰连接;交换器为上下两段，在交换器的下段和上段分别设有母管支管式进水和出水配水装置;交换器与再生液贮存箱的连通是由旁通管路实现的。
2、根据权利要求1所述的组合浮床离子交换水处理装置，其特征在于所说的交换器是由钢板制成的圆筒体，由上、下两段组成，中间由法兰连接，进水配水装置固定在下段底板上，出水配水装置固定在上段筒壁上。
3、根据权利要求1所述的组合浮床离子交换水处理装置，其特征在于所说的再生液贮存箱是用钢板或塑料板制成圆筒形状，用法兰将其与交换器连接，法兰中间夹有隔板，隔板为圆形钢板制成，钢板厚度为4～16mm。
4、根据权利要求1所述的组合浮床离子交换水处理装置，其特征在于所说的溶盐箱，是由钢板制成的圆形套筒，底部连接排污管，在内套筒的下端圆周方向设置有若干个圆形的或方形的排污孔。
5、根据权利要求1所述的组合浮床离子交换水处理装置，其特征在于所说的旁通管路，是由φ20～φ100mm的无缝钢管制成的，连接在交换器与再生液贮存箱筒体的外部，中间设置一阀门。
说明书
一种采用逆流再生离子交换的水处理技术适用于锅炉或其它工业给水软化、脱碱和除盐的水处理装置——组合浮床离子交换水处理装置。
目前，离子交换水处理技术已得到广泛的应用，其离子交换器有：固定床、浮床、无压浮床、流动床等多种形式，其离子交换器本身都只能进行离子交换，另外还需配备盐液制备槽、盐泵等附属设备。本实用新型组合浮床离子交换水处理装置是在原无压浮床基础上设计的，将原无压浮床上部树脂擦洗空间增加了一个溶盐部分，原树脂擦洗空间就变成了盐液制备槽，使交换器与盐液制备槽形成为一个整体，节省了交换器的附属设备。
本实用新型组合浮床离子交换水处理装置发明的目的是为锅炉用水及其它工业用软化水提供一种不用增加附属设备的多功能的水处理装置。
本实用新型组合浮床离子交换水处理装置发明内容简述：
组合浮床离子交换水处理装置是将交换器、再生液贮存箱、溶盐箱、树脂擦洗装置组成一个整体，采用筒式组合结构，由上、下两部分组成。
上部为再生液贮存箱和溶盐箱，下部为交换器，中间由隔板将上、下两部分隔开用法兰连接。在交换器的下段和上段分别设有母管支管式进水和出水配水装置，其中间装满树脂，采用这种筒式组合结构可以保证浮床的逆流再生条件。交换器与再生液贮存箱的连通是由旁通管路实现的。

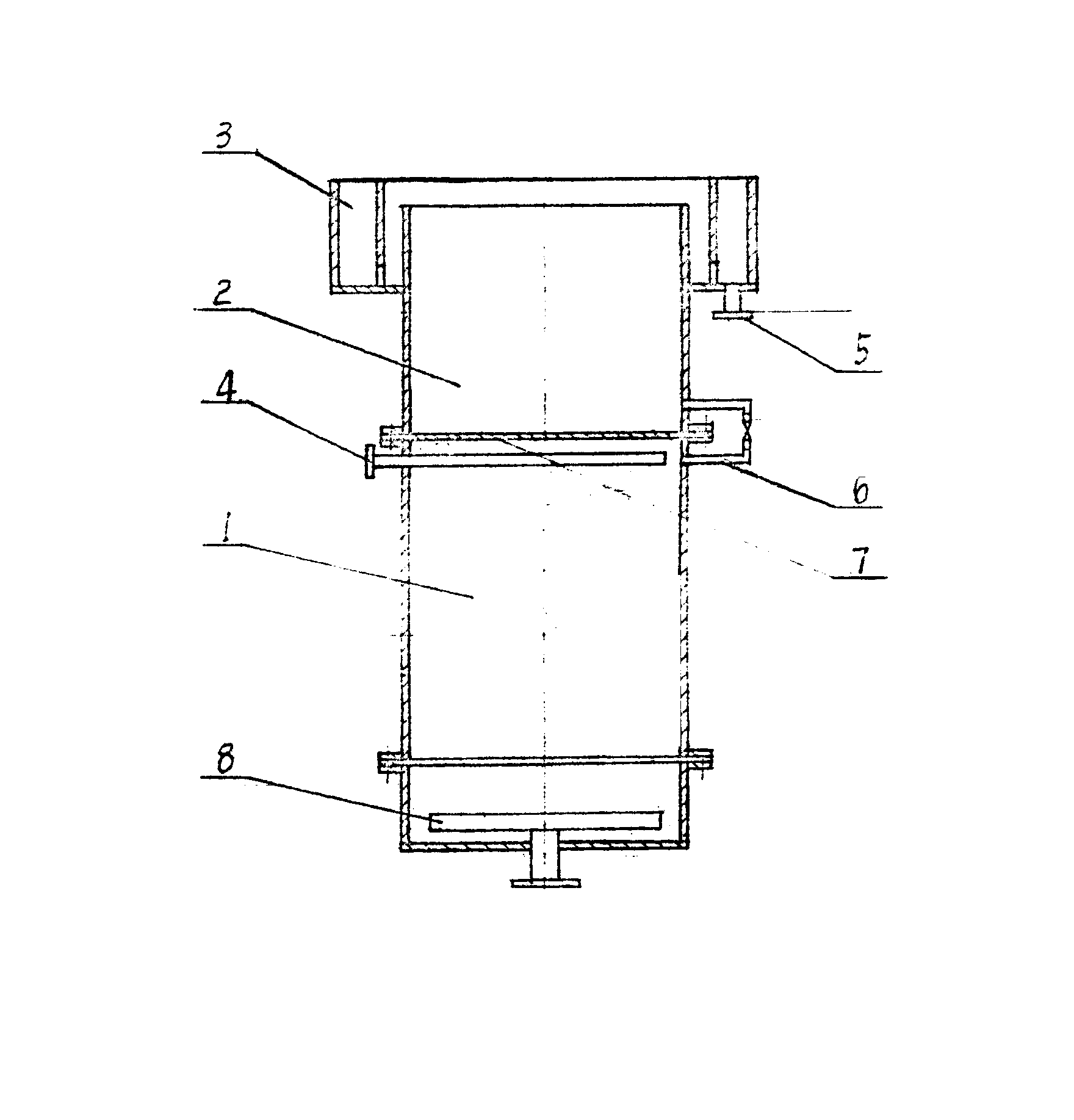

见附图所示：图中1为交换器，交换器是由钢板制成的圆筒体，由上、下两段组成，中间采用法兰连接，进水配水装置8固定在下段底板上，出水配水装置4固定在上段壁筒上;2为再生液贮存箱，用钢板或塑料板制成圆筒形状，再生液贮存箱同时也是树脂擦洗空间，交换器和再生液贮存箱采用法兰连接，法兰中间夹有隔板，隔板是由圆形钢板制成，钢板的厚度为4～16mm，通过隔板将交换器与再生液贮存箱分隔开，交换器与再生液贮存箱由外部的旁通管路6连通，在旁通管路中装备一阀门;3为溶盐箱，是由钢板制成圆形套筒形状，底部连接排污管5，在内套筒的下端圆周方向设置有若干个圆形或方形的排液孔，溶盐通过排液孔进入再生液贮存箱内;4为出水配水装置，是软水出口;5为排污口;6为旁通管路，是由φ20～φ100mm的无缝钢管制成的，连接在交换器与再生液贮存箱筒体的外部，中间设置一阀门控制
流体流量;7为隔板，将交换器与再生液贮存箱分隔开，中间由法兰连接;8为进水配水装置，是由钢管或塑料管制成母管支管式结构，在交换器的底部底板上下端连接给水进水管，是给水的进口。
运行时给水将树脂托起，在底部形成水垫层，树脂处于压实状态，水穿过树脂层，由上部出水配水装置排出。再生时将旁通管路阀门打开，再生液通过旁通管路进入交换器，靠重力由上而下穿过树脂层，经进水配水装置排出。树脂需要擦洗时打开旁通管路阀门，给水由底部进入，将树脂送入再生液贮存箱一部分，使树脂处于浮动状态，树脂展开率达到30%左右，这时即可达到擦洗树脂的目的。
一、交换过程：
原水经交换器底部进入，经进水配水装置向上流穿过树脂层，经出水配水装置流出完成树脂交换过程。
二、再生过程：
再生液由再生液贮存箱经旁通管路进入交换器上部靠重力向下流，穿过树脂层经配水装置流出体外完成再生过程。
三、清洗过程：
清洗与交换过程相同，废液经给水配水装置排出体外，到水质化验合格时即完成清洗过程，清洗过程结束后即可进行交换过程。
四、树脂擦洗过程：
原水从交换器底部进入，经配水装置向上流，使树脂经旁通管路送入再生液贮存箱一部分，此时树脂处于浮动状态，树脂展开率达到30%左右，清洗水穿过浮动树脂层从排污口排出，至废液清彻透明时即完成树脂擦洗过程。
本实用新型组合浮床离子交换水处理装置结构简单，节省了盐液制备槽、盐泵等附属设备，降低了设备成本，占地面积小，可减少基建投资，节省原材料及能源，操作简单，易于管理。
