申请日2017.12.25
公开(公告)日2018.08.10
IPC分类号E03C1/182; E03C1/264; C02F9/02
摘要
本实用新型涉及污水处理领域，具体涉及一种具有污水处理功能的厨房用水槽，包括水槽，还包括污水过滤装置，水槽的顶部前后对称固定有叉架，叉架内悬挂有J型杆，J型杆的底部固定有污水过滤装置，污水过滤装置包括盛放器皿、U型连杆和过滤纱布，盛放器皿的内壁上均匀开设有通孔，U型连杆固定在盛放器皿的底部边缘处，U型连杆的外端面上开设有卡槽;本实用新型能够有效地解决现有技术的厨房水槽不具有污水过滤功能，使清洗后的水不能再次利用，造成水资源浪费的问题。
权利要求书
1.一种具有污水处理功能的厨房用水槽，包括水槽，其特征在于：还包括污水过滤装置，所述水槽的顶部前后对称固定有叉架，所述叉架内悬挂有J型杆，所述J型杆的底部固定有所述污水过滤装置，所述污水过滤装置包括盛放器皿、U型连杆和过滤纱布，所述盛放器皿的内壁上均匀开设有通孔，所述U型连杆固定在所述盛放器皿的底部边缘处，所述U型连杆的外端面上开设有卡槽，所述卡槽内滑动卡接有导流板，所述导流板的外端面与所述水槽内壁相接、其内端面与所述卡槽通过弹簧连接在一起，所述U型连杆的底部均匀固定有卡扣，所述卡扣配合卡接有卡齿，所述卡齿的的底部固定有框架，所述框架内固定有所述过滤纱布;所述水槽的底部连接有第一水管和第二水管，所述第一水管和第二水管的上端面螺旋连接有放水装置，且所述第一水管内卡接有活性炭过滤装置，所述第一水管和第二水管的底部分别与水箱相连。
2.根据权利要求1所述的一种具有污水处理功能的厨房用水槽，其特征在于，所述通孔的直径为4～5mm。
3.根据权利要求1所述的一种具有污水处理功能的厨房用水槽，其特征在于，所述放水装置包括壳体、螺栓和挡水板，所述壳体顶部中心处开设有圆孔，所述圆孔的四周开设有进水孔，所述挡水板固定在所述螺栓的外部，所述壳体的内壁固定有支架，所述支架的中心处固定有螺管，所述螺栓穿过所述圆孔螺旋连接在所述螺管内，所述螺管的顶部与所述挡水板的底部之间连接有弹簧，所述螺栓的顶部固定有旋钮。
4.根据权利要求1所述的一种具有污水 处理功能的厨房用水槽，其特征在于，所述活性炭过滤装置包括支撑架和活性炭包，所述第一水管的内壁上设有凸起，所述支撑架卡接在所述凸起的上方，所述活性炭包固定在所述支撑架内。
5.根据权利要求1所述的一种具有污水处理功能的厨房用水槽，其特征在于，所述水箱的底部连接有出水管，所述出水管上安装有水阀。
说明书
一种具有污水处理功能的厨房用水槽
技术领域
本实用新型涉及污水处理领域，具体涉及一种具有污水处理功能的厨房用水槽。
背景技术
我国是一个淡水资源严重匮乏的国家，随着改革开放以来经济的迅速发展和城市化进程的进一步加快，城市水资源供需矛盾进一步突出。在我国目前近700座城市中缺水的高达400座以上，而其中有近100座城市严重缺水。为解决水资源短缺矛盾，必须采用可持续的水资源利用模式一节约型模式。除了提倡节约用水，开辟新水源外，污水废水的再生利用也是一条重要途径。家庭中将生活污水作为水源，水槽是用于排水法收集气体或用来盛大量水并可用于洗净餐具、食物的仪器，用于清洗餐具、食物后的水相对较干净，方便过滤处理，然后将处理后的水可用于清理地面、厕所冲洗，园林和农田灌溉、洗车用水等。但现有技术的水槽不具有污水过滤功能，使清洗后的水不能再次利用，造成水资源浪费。
实用新型内容
解决的技术问题
针对现有技术所存在的上述缺点，本实用新型提供了一种具有污水处理功能的厨房用水槽，能够有效地解决现有技术的厨房水槽不具有污水过滤功能，使清洗后的水不能再次利用，造成水资源浪费的问题。
技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：

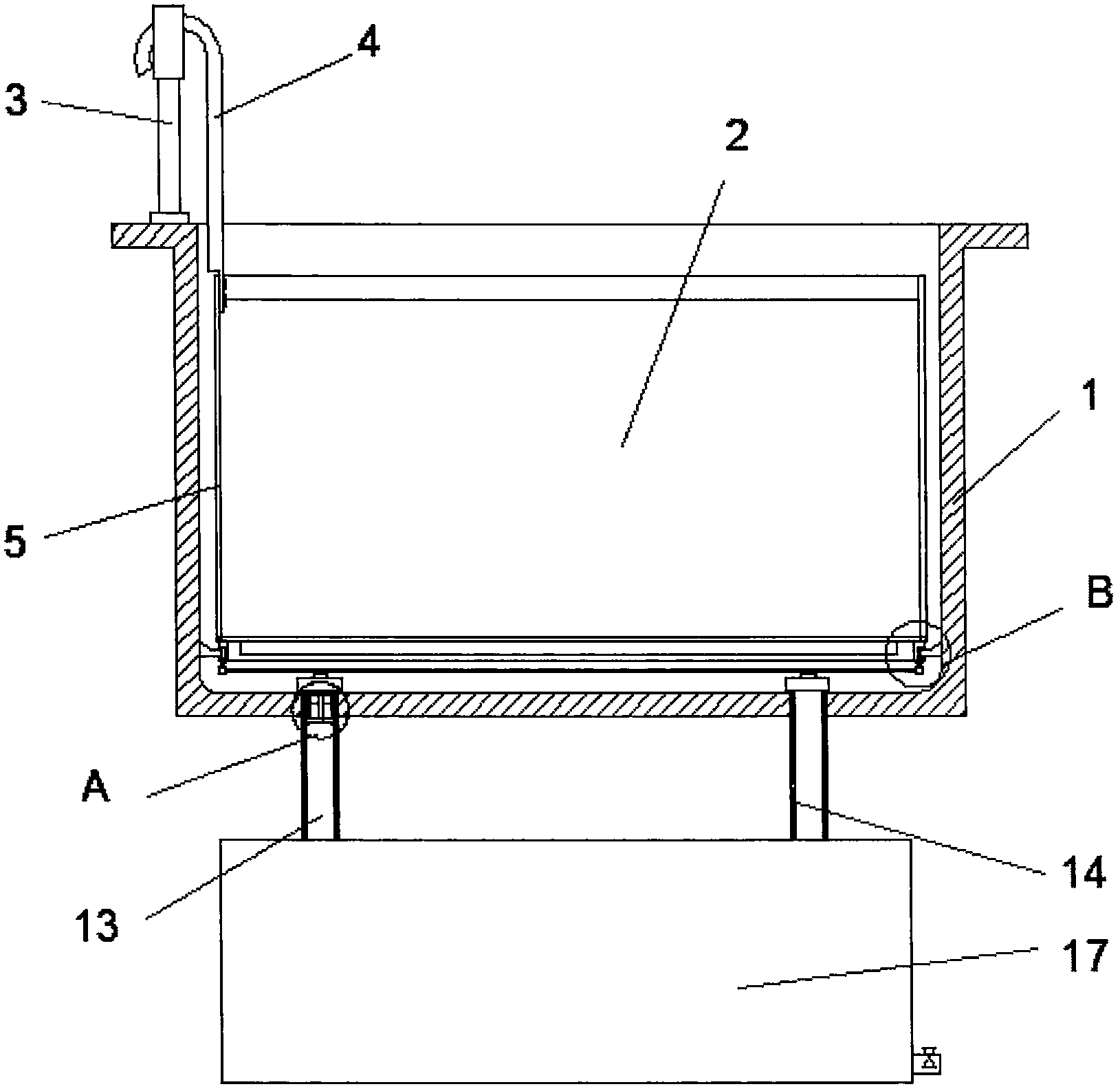

一种具有污水处理功能的厨房用水槽，包括水槽，还包括污水过滤装置，所述水槽的顶部前后对称固定有叉架，所述叉架内悬挂有J型杆，所述J型杆的底部固定有所述污水过滤装置，所述污水过滤装置包括盛放器皿、U型连杆和过滤纱布，所述盛放器皿的内壁上均匀开设有通孔，所述U型连杆固定在所述盛放器皿的底部边缘处，所述U型连杆的外端面上开设有卡槽，所述卡槽内滑动卡接有导流板，所述导流板的外端面与所述水槽内壁相接、其内端面与所述卡槽通过弹簧连接在一起，所述U型连杆的底部均匀固定有卡扣，所述卡扣配合卡接有卡齿，所述卡齿的的底部固定有框架，所述框架内固定有所述过滤纱布;所述水槽的底部连接有第一水管和第二水管，所述第一水管和第二水管的上端面螺旋连接有放水装置，且所述第一水管内卡接有活性炭过滤装置，所述第一水管和第二水管的底部分别与水箱相连。
更进一步地，所述通孔的直径为4～5mm。
更进一步地，所述放水装置包括壳体、螺栓和挡水板，所述壳体顶部中心处开设有圆孔，所述圆孔的四周开设有进水孔，所述挡水板固定在所述螺栓的外部，所述壳体的内壁固定有支架，所述支架的中心处固定有螺管，所述螺栓穿过所述圆孔螺旋连接在所述螺管内，所述螺管的顶部与所述挡水板的底部之间连接有弹簧，所述螺栓的顶部固定有旋钮。
更进一步地，所述活性炭过滤装置包括支撑架和活性炭包，所述第一水管的内壁上设有凸起，所述支撑架卡接在所述凸起的上方，所述活性炭包固定在所述支撑架内。
更进一步地，所述水箱的底部连接有出水管，所述出水管上安装有水阀。
有益效果
采用本实用新型提供的技术方案，与已知的公有技术相比，具有如下有益效果：
1、本实用新型通过在水槽内设计有污水过滤装置，可以对清洗蔬菜水果后水或清洗餐具后的水进行处理，将清理后的水用于家居生活中的其他方面的用水，使污水净化得到再利用可以有效节约水资源。
2、本实用新型通过将污水过滤装置悬挂在插架上，可以方便将污水过滤装置从方槽内取出，从而方便对污水过滤装置中的过滤物进行清理;通过将固定有过滤纱布的框架卡接在U型连杆的底部，可以方便将过滤纱布取下进行定期清洁。
3、本实用新型通过在水槽的底部连接有第一水管和第二水管，并在第一水管内设有活性炭过滤装置，用户可根据实际所需要的污水处理程度，选择将第一水管和第二水管顶部的放水装置打开，选择直接由污水过滤装置过滤后的水，或是经活性炭进一步处理的水，实用性高。
