申请日1991.01.04
公开(公告)日1991.10.09
IPC分类号C02F1/48
摘要
本实用新型给出了一种主机、副机一体化的高频 水处理装置，其特征在于它是通过主机上带凸边的上 接口、带凸边的锁紧螺母、绝缘支架、芯杆组成的插头 和副机上带螺纹的下接口、绝缘支承、芯座组成的插 座将主机、副机联为一体的，具有结构紧凑、安装方 便、主副机电接触可靠、高频衰减小等优点。
権利要求書

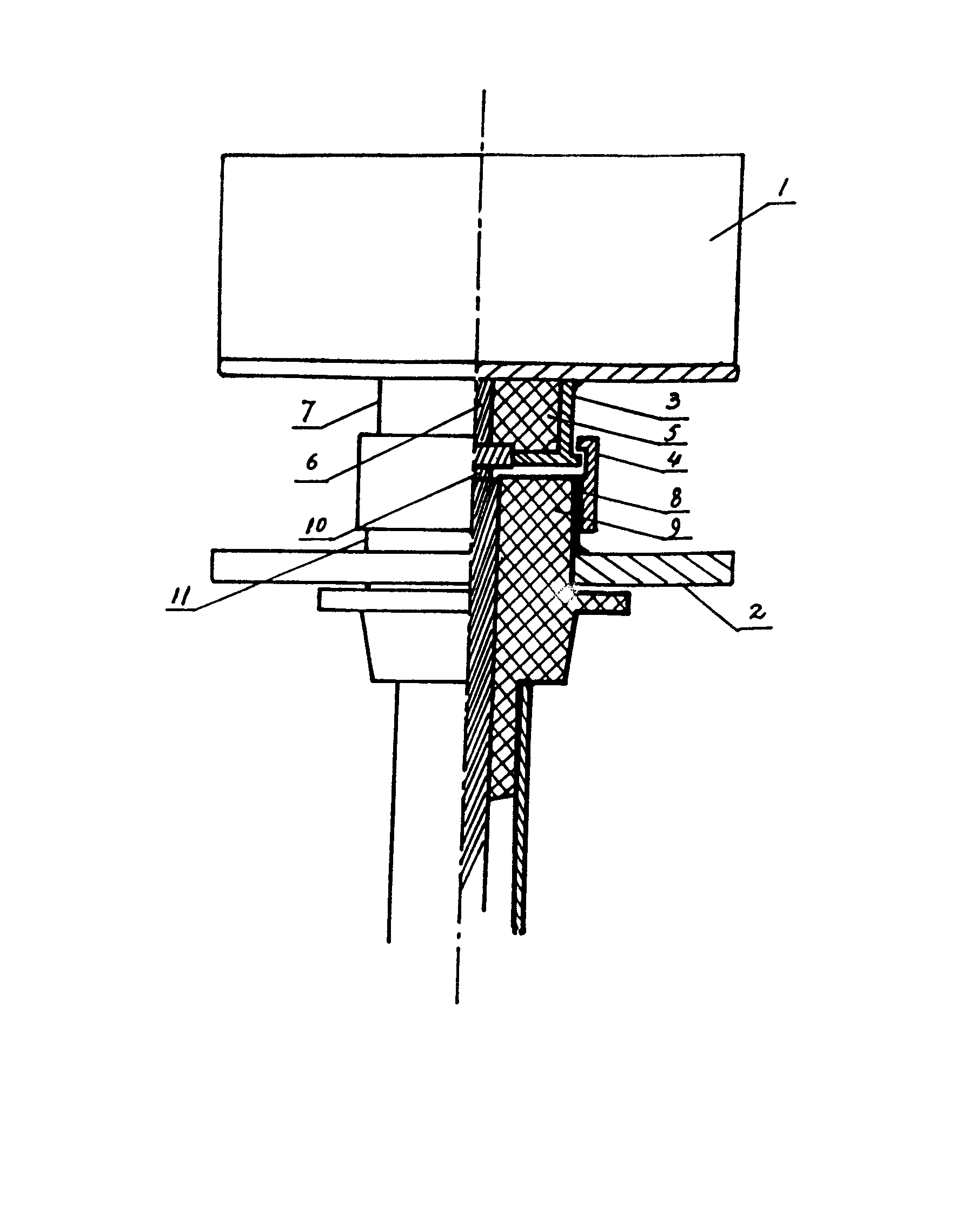

1、一种高频水处理装置，包括主机1和副机2，其特征在于主机1的底板中心装有由带凸边的上接口3、带凸边的锁紧螺母4、绝缘支架5和芯杆6组成的插头7，副机2的上底上装有由带螺纹的下接口8、绝缘支架9和芯座10组成的插座11，上接口3固定在主机1的底板上，与主机1的一个输出端相联，芯杆6经绝缘支架5安装在上接口3内，芯杆6的上端与主机1的另一个高频输出端相联，其下端与芯座10相联，下接口8固定在副机2的上底中心，芯座10经绝缘支架9安装在下接口8内，芯座10与副机2的中心电极相联，锁紧螺母4与下接口8上的螺纹配合，将芯杆6压紧在芯座10内，并使主机1与副机2联为一体。
说明书
本实用新型涉及水处理技术，具体涉及一种高频水处理装置。
公知的高频水处理装置由主机和副机组成，主机、副之间通过高频电缆联接，这种联接方式安装不太方便，且高频电缆对主机的高频信号有衰减作用。
本实用新型的目的在于设计一种主机、副机紧密配合的高频水处理装置。
本实用新型的目的是通过在主机、副机间设置插头、插座来实现的，具体方案如下：在主机的底板中心装有由带凸边的上接口、带凸边的锁紧螺母、绝缘支架和芯杆组成的插头，副机的上底上装有由带螺纹的下接口、绝缘支架和芯座组成的插座，上接口固定在主机的底板上，与主机的一个高频输出端相联，芯杆经绝缘支架安装在上接口内，芯杆的上端与主机的另一个高频输出端相联，其下端与芯座相联，下接口固定在副机的上底中心，芯座经绝缘支架安装在下接口内，芯座与副机的中心电极相联，锁紧螺母与下接口上的螺纹配合，将芯杆压紧在芯座内，并使主机与副机联为一体。
本实用新型有如下优点：
1.主机、副机联为一体，结构紧凑;
2.安装方便;
3.主机副机电接触可靠，高频衰减小;
4.用于热水、沸水处理时，主、副机间热传导小，不影响主机正常工作。
