申请日1986.07.19
公开(公告)日1987.08.26
IPC分类号B01F9/02; C02F1/66
摘要
一种酸性污水处理机，以石灰石直接作为处理剂，处理机的主体结构为一旋转式滚筒，由于处理过程中，处理剂在污水中处于连续运动状态，所以反应充分，处理效果较好。本处理机工作形式为连续式，适用于pH1-5.7的各类酸性污水的处理，处理后污水pH值达到6以上满足排放标准。
権利要求書
1、一种酸性污水处理机，由处理系统、处理水及处理剂进出管道、传动系统构成，其特征是所说处理系统为一两端分别开设处理水进出口的沿自身轴线旋转的滚筒，滚筒内壁敷设玻璃钢层，紧贴玻璃钢层设置不锈钢衬里，在筒内靠近出水口一端径向设置阻尼筛，在进水口一端设置处理剂进料斗，滚筒外部安装与传动系统组配的环形齿轮或摩擦轮。
2、如权利要求1所述的酸性污水处理机，特征在于所说滚筒的安装与水成1-3度角。
3、如权利要求1或2所说的酸性污水处理机，特征在于所说处理剂进料斗以插入形式与进水管并列通入滚筒的进水口。
4、如权利要求1所述的酸性污水处理机，其特征在于阻尼筛的通孔为边长18～24mm的等边三角形。
说明书
本实用新型属于污水处理设备，具体涉及一种以石灰石为处理剂的酸性污水连续处理机。
目前，对酸性污水的处理采用最多的是过滤池方式，具体作法是将生石灰加水粉熟，除渣，再加水搅拌形成石灰乳，然后置于窨井搅拌后，通过泵抽出与污水在中和池内混合，混合过程中用搅拌机搅拌使中和反应充分，中和之后再经沉淀池和过滤池处理，然后排放，这种处理程序复杂，设备投资较高。
本实用新型的任务是提供一种以石灰石为处理剂的酸性污水连续处理机，在污水处理过程中处理剂作连续滚动且相互间产生摩擦和碰撞，从而能及时清除反应生成物，提高处理效果。

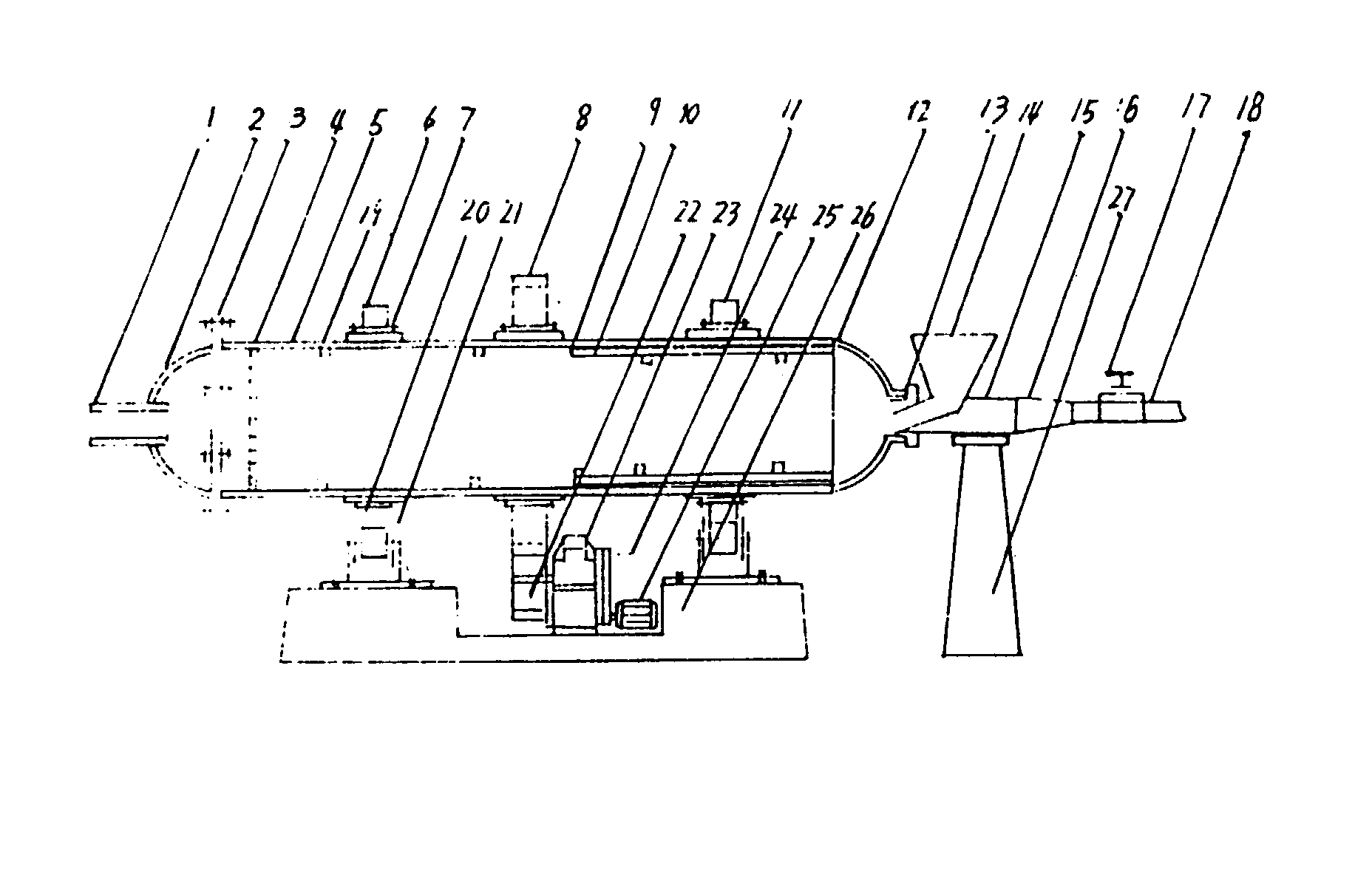

附图为酸性污水处理机的示意图，其具体结构如附图所示：主体结构为一旋转运动的滚筒(5)，安装时与水平成1～3度斜角，两端分别与进水口(13)、出水口(1)相连接，滚筒凭借平衡轨(6)和(11)、调节块(7)，通过摩擦轮被承托在支座(26)上。筒内敷设玻璃钢层(9)和不锈钢内衬(10)。为加强滚筒内层强度，缓解筒体内部水流速度，抑止筒内处理剂随水流作横向移动，特意在滚筒内出水口一端径向设置阻尼筛(4)，阻尼筛上呈环状布置，边长为18～24mm的等边三角形通孔。滚筒靠电动机(25)通过皮带轮(24)、变速箱(23)、摩擦轮或齿轮(22)带动套装在滚筒外部中段位置的环形齿轮(8)来实现其转动。滚筒的前后封头(2)和(12)分别以法兰形式与滚筒主体连接。进水管(18)经过控制阀 (17)、大小头(16)、连接件(15)通入滚筒的进水口。图中(3)为联接法兰，(27)水管支架，(14)料斗，(19)阻固筋，(20)摩擦轮，(21)支承座。
