申请日2017.12.23
公开(公告)日2018.08.03
IPC分类号G01N1/14
摘要
本实用新型公开了一种移动式工业废水取样装置，包括底座、驱动电机、取样装置、活塞，所述底座上固定安装有驱动电机，齿轮A左侧啮合连接有齿轮B，齿轮B左侧啮合连接有齿轮C;所述齿轮C内部螺纹连接有螺杆，螺杆穿过支撑板进入取样装置内，所述螺杆下端固定连接有活塞，所述进液口上安装有第一单向阀，第一单向阀右侧连接有吸管，所述取样装置左侧开有出液口，出液口上安装有第二单向阀，第二单向阀左侧设有废水收集箱。该装置通过电机正反转带动取样装置内的活塞上下运动，实现对工业废水的密闭取样，避免操作人员直接接触工业废水造成中毒，保障操作人员安全，同时取样装置操作简单，易于操作。
权利要求书

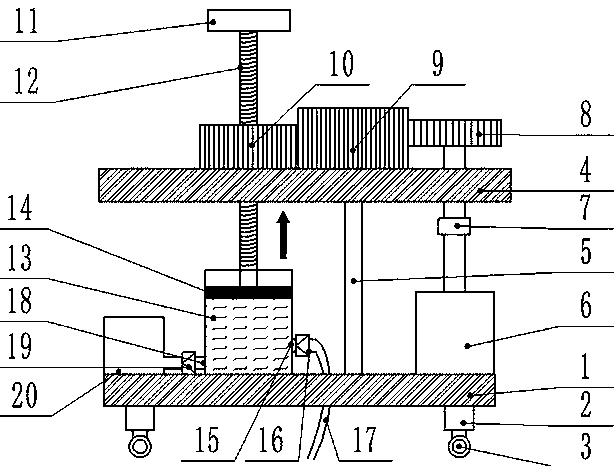

1.一种移动式工业废水取样装置，包括底座(1)、支撑架(5)、驱动电机(6)、取样装置(13)、活塞(14)，其特征在于：所述底座(1)下侧固定安装有支架(2)，支架(2)上安装有滑轮(3);所述底座(1)上表面上焊接有支撑架(5)，支撑架(5)竖直向上，支撑架(5)上端固定连接有支撑板(4);所述底座(1)上固定安装有驱动电机(6)，驱动电机(6)输出轴竖直向上，所述驱动电机(6)输出轴与齿轮A(8)下部的连接杆通过联轴器(7)连接，齿轮A(8)左侧啮合连接有齿轮B(9)，齿轮B(9)左侧啮合连接有齿轮C(10);齿轮B(9)、齿轮C(10)与支撑板(4)之间活动连接，所述齿轮C(10)内部螺纹连接有螺杆(12)，螺杆(12)位于齿轮C(10)中心位置，螺杆(12)上端固定安装有限位块(11)，所述螺杆(12)穿过支撑板(4)进入取样装置(13)内，取样装置(13)固定在底座(1)上表面，位于支撑架(5)左侧，所述螺杆(12)下端固定连接有活塞(14)，活塞(14)位于取样装置(13)内，所述取样装置(13)右侧开有进液口(15)，进液口(15)上安装有第一单向阀(16)，第一单向阀(16)右侧连接有吸管(17)，所述取样装置(13)左侧开有出液口(18)，出液口(18)上安装有第二单向阀(19)，第二单向阀(19)左侧设有废水收集箱(20)。
2.根据权利要求1所述的一种移动式工业废水取样装置，其特征在于：所述滑轮(3)上安装有锁死装置。
3.根据权利要求1所述的一种移动式工业废水取样装置，其特征在于：所述限位块(11)为矩形框，限位块(11)外径大于螺杆(12)最大外径。
4.根据权利要求1所述的一种移动式工业废水取样装置，其特征在于：所述活塞(14)为橡胶材质，表面涂有防腐蚀材料。
5.根据权利要求1所述的一种移动式工业废水 取样装置，其特征在于：所述吸管(17)为金属软管，通过螺纹连接在第一单向阀(16)上。
6.根据权利要求1所述的一种移动式工业废水取样装置，其特征在于：所述第二单向阀(19)与第一单向阀(16)安装方向相反。
7.根据权利要求1所述的一种移动式工业废水取样装置，其特征在于：所述第二单向阀(19)与废水收集箱(20)之间通过软管连接。
说明书
一种移动式工业废水取样装置
技术领域
本实用新型涉及一种取样装置，具体是一种移动式工业废水取样装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。现有的工业废水取样装置存在取样不纯、取样步骤多、取样不安全的缺点，因此亟需研发一种取样步骤少、取样安全的环保型工业废水移动式取样装置。
实用新型内容
本实用新型的目的在于提供一种能移动方便、取样简单易操作、安全可靠的一种移动式工业废水取样装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种移动式工业废水取样装置，包括底座、支撑架、驱动电机、取样装置、活塞，所述底座下侧固定安装有支架，支架上安装有滑轮;所述底座上表面上焊接有支撑架，支撑架竖直向上，且支撑架为伸缩结构，支撑架上端固定连接有支撑板;所述底座上固定安装有驱动电机，驱动电机输出轴竖直向上，驱动电机输出轴与齿轮A下部的连接杆通过联轴器连接，齿轮A左侧啮合连接有齿轮B，齿轮B左侧啮合连接有齿轮C;齿轮B、齿轮C与支撑板之间活动连接，所述齿轮C内部螺纹连接有螺杆，螺杆位于齿轮C中心位置，螺杆上端固定安装有限位块，所述螺杆穿过支撑板进入取样装置内，取样装置固定在底座上表面，位于支撑架左侧，所述螺杆下端固定连接有活塞，活塞位于取样装置内，所述取样装置右侧开有进液口，进液口上安装有第一单向阀，第一单向阀右侧连接有吸管，所述取样装置左侧开有出液口，出液口上安装有第二单向阀，第二单向阀左侧设有废水收集箱，当需要对工业废水进行取样时，将装置移动至工业废水旁，然后将吸管插入工业废水中，启动驱动电机顺时针转动，驱动电机带动齿轮A转动，齿轮A带动齿轮B进行转动，齿轮B通过啮合作用带动齿轮C进行转动，此时齿轮C内的螺杆带动活塞向上运动，从而将工业废水通过第一单向阀抽至取样装置腔内，待抽取完成后，通过控制驱动电机逆时针转动，从而使螺杆带动活塞向下运动，此时第一单向阀处于关闭状态，从而将取样装置腔内的工业废水从第二单向阀处压进废水收集箱内，整个工业废水取样过程结束。
作为本实用新型进一步的方案：所述滑轮上安装有锁死装置。
作为本实用新型再进一步的方案：所述限位块为矩形框，限位块外径大于螺杆最大外径。
作为本实用新型再进一步的方案：所述活塞为橡胶材质，表面涂有防腐蚀材料。
作为本实用新型再进一步的方案：所述吸管为金属软管，通过螺纹连接在第一单向阀上。
作为本实用新型再进一步的方案：所述所述第二单向阀与第一单向阀安装方向相反。
作为本实用新型再进一步的方案：所述第二单向阀与废水收集箱之间通过软管连接。
与现有技术相比，本实用新型的有益效果是：将吸管插入工业废水中，启动驱动电机顺时针转动，驱动电机带动齿轮A转动，齿轮A带动齿轮B进行转动，齿轮B通过啮合作用带动齿轮C进行转动，此时齿轮C内的螺杆带动活塞向上运动，从而将工业废水通过第一单向阀抽至取样装置腔内，待抽取完成后，通过控制驱动电机逆时针转动，从而使螺杆带动活塞向下运动，此时第一单向阀处于关闭状态，从而将取样装置腔内的工业废水从第二单向阀处压进废水收集箱内，整个工业废水取样过程结束。该装置通过驱动电机正反转带动活塞上下运动，实现了了对工业废水取样，整个操作过程简单易操作，效率高，同时对工业废水全程密闭取样，可以有效保护操作人员，避免操作人员直接接触工业废水造成中毒。
