申请日2018.04.04
公开(公告)日2019.02.19
IPC分类号C02F1/00
摘要
本实用新型公开了一种高效化学污水处理装置，涉及污水处理技术领域。该高效化学污水处理装置，包括底板，所述底板上表面的左端固定连接收纳柜，所述收纳柜前表面的左端通过合页活动连接有门板，所述门板的中部设置有把手，所述底板上表面的右侧固定连接有污水处理箱，且污水处理箱左端一侧与收纳柜固定连接，所述污水处理箱上表面的中部设置有进水口。该高效化学污水处理装置，通过对化学调制盒、电机、转杆、搅拌叶、支撑板、防护壳、电动推杆、放料杆、放料槽、活塞的设置，起到了在工作人员进行化学污水处理的时候，能起到对调料剂进行搅拌自动放料的作用，从而能高效的使用化学污水处理，可提高工作人员工作发的效率。
权利要求书

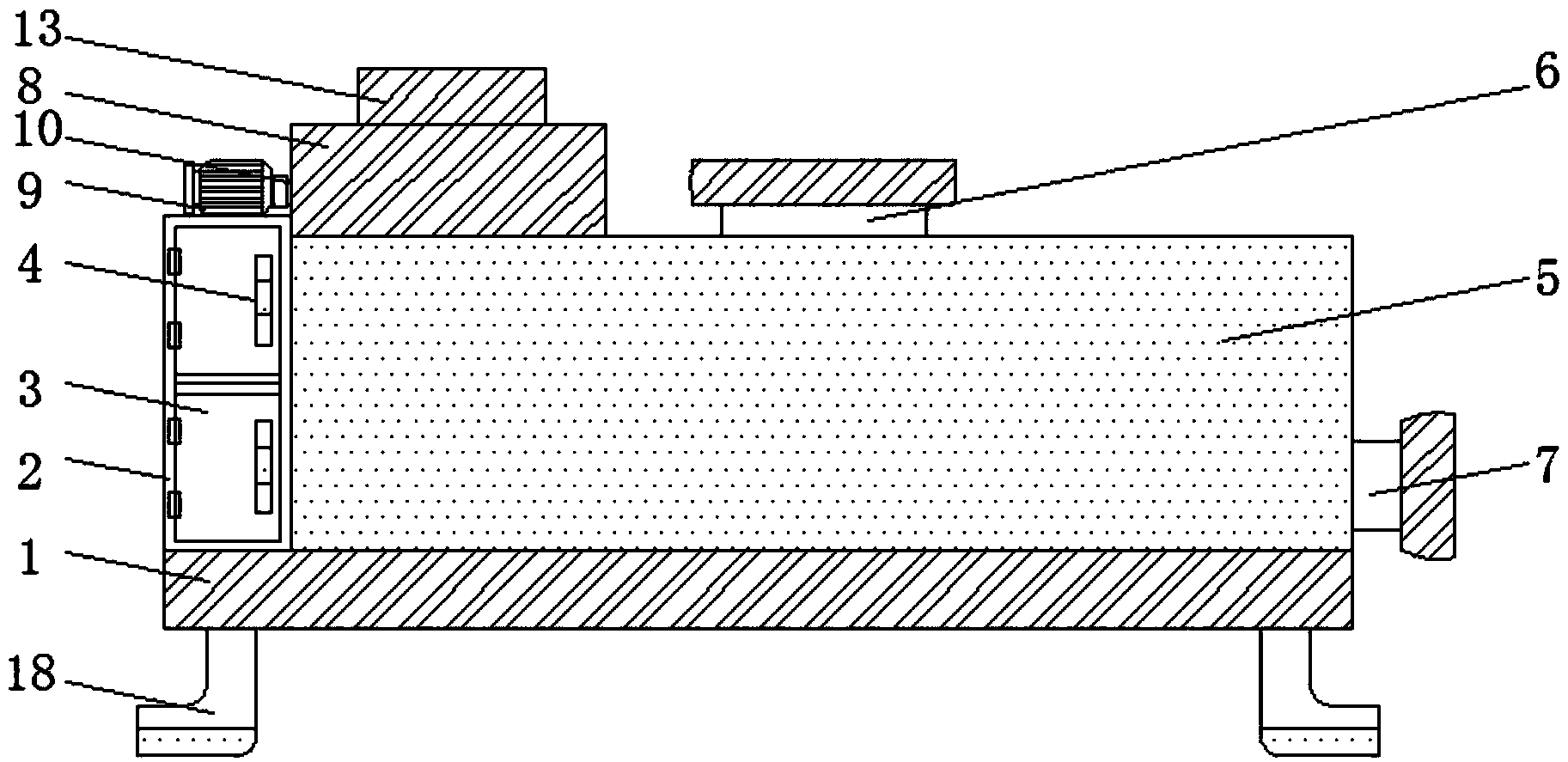

1.一种高效化学污水处理装置，包括底板(1)，其特征在于：所述底板(1)上表面的左端固定连接收纳柜(2)，所述收纳柜(3)前表面的左端通过合页活动连接有门板(3)，所述门板(3)的中部设置有把手(4)，所述底板(1)上表面的右侧固定连接有污水处理箱(5)，且污水处理箱(5)左端一侧与收纳柜(2)固定连接，所述污水处理箱(5)上表面的中部设置有进水口(6)，所述污水处理箱(5)右侧的下端设置有出水口(7)，所述进水口(6)和出水口(7)的另一端均设置有防护盖;
所述污水处理箱(5)上表面的左端固定连接有化学调制盒(8)，所述收纳柜(2)上表面的一侧固定连接有电机(9)，所述电机(9)的输出轴的一端通过联轴器固定连接有转杆(10)，所述转杆(10)的另一端贯穿污水处理箱(5)并延伸到污水处理箱(5)的内部固定连接有搅拌叶(11)，所述化学调制盒(8)内壁中部的上端固定连接有支撑板(12)，所述支撑板(12)的上表面固定连接有防护壳(13)，所述防护壳(13)内壁的顶部固定连接有电动推杆(14)，所述电动推杆(14)通过连接板固定连接有放料杆(15)，所述污水处理箱(5)和化学调制盒(8)上均开设有放料槽(16)。
2.根据权利要求1所述的一种高效化学污水处理装置，其特征在于：所述把手(4)的中部设置有防滑纹。
3.根据权利要求1所述的一种高效化学污水处理装置，其特征在于：所述门板(3)通过合页可活动角度为零到一百八十度。
4.根据权利要求1所述的一种高效化学污水处理装置，其特征在于：所述搅拌叶(11)一端的形状为半圆形，且搅拌叶(11)的数量八个。
5.根据权利要求1所述的一种高效化学污水处理装置，其特征在于：所述放料杆(15)的一端贯穿支撑板(12)并延伸到放料槽(16)的内部固定连接有活塞(17)，所述放料槽(16)的内壁上设置有密封圈(19)。
6.根据权利要求1所述的一种高效化学污水处理装置，其特征在于：所述底板(1)下表面的左右两侧均固定连接有支撑腿(18)，且支撑腿(18)的形状为L型。
说明书
一种高效化学污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效化学污水处理装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。污水处理工艺流程：曝气生物滤池，就是在生物滤池处理装置中设置填料，通过人为供氧，使填料上生长大量的微生物。这种污水处理工艺流程装置由滤床、布气装置、布水装置、排水装置等组成。曝气装置采用配套专用曝气头，产生的中小气泡经填料反复切割，达到接近微控曝气的效果。由于反应池内污泥浓度高，处理设施紧凑，可大大节省占地面积，减少反应时间。
目前市场上的污水处理装置，在工作人员进行化学污水处理的时候，不能起到对调料剂进行搅拌自动放料的作用，从而不能高效的使用化学污水处理，会减少工作人员工作效率，增加工作人员的劳动量，工作人员使用起来不方便，也会降低污水处理的效率，影响工作人员污水处理的进度的作用。
实用新型内容
针对现有技术的不足，本实用新型提供了一种高效化学污水处理装置，解决了在工作人员进行化学污水处理的时候，不能起到对调料剂进行搅拌自动放料的作用，从而不能高效的使用化学污水处理的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种高效化学污水处理装置，包括底板，所述底板上表面的左端固定连接收纳柜，所述收纳柜前表面的左端通过合页活动连接有门板，所述门板的中部设置有把手，所述底板上表面的右侧固定连接有污水处理箱，且污水处理箱左端一侧与收纳柜固定连接，所述污水处理箱上表面的中部设置有进水口，所述污水处理箱右侧的下端设置有出水口，所述进水口和出水口的另一端均设置有防护盖。
所述污水处理箱上表面的左端固定连接有化学调制盒，所述收纳柜上表面的一侧固定连接有电机，所述电机的输出轴的一端通过联轴器固定连接有转杆，所述转杆的另一端贯穿污水处理箱并延伸到污水处理箱的内部固定连接有搅拌叶，所述化学调制盒内壁中部的上端固定连接有支撑板，所述支撑板的上表面固定连接有防护壳，所述防护壳内壁的顶部固定连接有电动推杆，所述电动推杆通过连接板固定连接有放料杆，所述污水处理箱和化学调制盒上均开设有放料槽。
优选的，所述把手的中部设置有防滑纹。
优选的，所述门板通过合页可活动角度为零到一百八十度。
优选的，所述搅拌叶一端的形状为半圆形，且搅拌叶的数量八个。
优选的，所述放料杆的一端贯穿支撑板并延伸到放料槽的内部固定连接有活塞，所述放料槽的内壁上设置有密封圈。
优选的，所述底板下表面的左右两侧均固定连接有支撑腿，且支撑腿的形状为L型。
本实用新型提供了一种高效化学污水处理装置。具备以下有益效果：
(1)、该高效化学污水处理装置，通过对化学调制盒、电机、转杆、搅拌叶、支撑板、防护壳、电动推杆、放料杆、放料槽、活塞的设置，起到了在工作人员进行化学污水处理的时候，能起到对调料剂进行搅拌自动放料的作用，从而能高效的使用化学污水处理，可提高工作人员工作发的效率，减少工作人员的劳动量的作用。
(2)、该高效化学污水处理装置，通过对收纳柜、门板、把手的设置，起到了便于收纳化学调料剂的作用，人们不会因为寻找化学调料剂而浪费人们的时间，还通过对密封圈的设置，起到了工作人员在高效化学污水处理的时候密封性也比较好，工作人员使用起来方便，也可提高污水处理的效率，加快工作人员污水处理进度的作用。
