申请日2017.12.22
公开(公告)日2018.05.25
IPC分类号B01D9/02; C02F9/10; C02F101/30
摘要
本发明涉及农药废水处理技术领域，特别涉及一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，包括提纯机构和重结晶机构，提纯机构设置在重结晶机构顶部，提纯机构包括提纯箱和搅拌部件，搅拌部件竖直设置在提纯箱内，搅拌部件的正下方设有过滤部件，提纯箱上安装有第一进料管道和第二进料管道，重结晶机构包括蒸发箱和增压部件，蒸发箱位于提纯箱的底部设置，蒸发箱顶部设有与提纯箱底部连通的引流管，该引流管上安装有控制阀，增压部件通过增压管道与蒸发箱连通，本发明能够将农药废水反应并过滤残渣，最后将盐渣高效的蒸发提出，从而得到回用，节省资源，减少人力。
权利要求书
1.一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：包括提纯机构(1)和重结晶机构(5)，所述提纯机构(1)设置在重结晶机构(5)顶部，所述提纯机构(1)包括提纯箱(1a)和搅拌部件(1b)，所述搅拌部件(1b)竖直设置在提纯箱(1a)内，所述搅拌部件(1b)的正下方设有过滤部件，所述提纯箱(1a)上安装有第一进料管道(1a1)和第二进料管道(1a2)，所述第一进料管道(1a1)位于提纯箱(1a)顶部设置并且与其连通，所述第二进料管道(1a2)位于提纯箱(1a)上部的侧部并且与其连通设置，所述重结晶机构(5)包括蒸发箱(5a)和增压部件(6)，所述蒸发箱(5a)位于提纯箱(1a)的底部设置，所述蒸发箱(5a)顶部设有与提纯箱(1a)底部连通的引流管(5a3)，该引流管(5a3)上安装有控制阀(5a4)，所述增压部件(6)通过增压管道(6a)与蒸发箱(5a)连通。
2.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：所述提纯箱(1a)顶部设有一容纳盒，所述搅拌部件(1b)包括旋转电机(1b1)和搅拌轴(1b2)，所述搅拌轴(1b2)上设有若干沿其圆周方向设置的搅拌叶片(1b3)，所述旋转电机(1b1)竖直设置在容纳盒内，所述搅拌轴(1b2)一端竖直设置在提纯箱(1a)内，另一端与旋转电机(1b1)的主轴连接。
3.根据权利要求2所述的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：所述过滤部件包括隔板(2)和过滤组件，所述隔板(2)呈水平状态固定安装在提纯箱(1a)内并将其内部空间分割为上、下两部分，所述搅拌轴(1b2)设置在提纯箱(1a)的上部空间内，所述过滤组件包括呈水平状态设置在提纯箱(1a)下部空间内的滤网(3)，所述隔板(2)上设有排水孔(2a)，所述隔板(2)上安装有用于控制排水孔(2a)开启和关闭的启闭部(4)。
4.根据权利要求3所述的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：所述启闭部(4)包括密封部和电动推杆(4a1)，所述隔板(2)内设有用以容纳密封部并且供密封部移动的容纳空腔，所述电动推杆(4a1)固定安装在隔板(2)的下表面，所述密封部设有向隔板(2)下表面延伸并且与电动推杆(4a1)的输出端连接的联动杆(4b)，所述隔板(2)下表面开设有供联动杆(4b)移动的导向槽。
5.根据权利要求4所述的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：所述密封部包括与排水孔(2a)密封配合的密封块(4a)，所述密封块(4a)均包括垫片(4a2)、弹性部(4a3)和复位块(4a4)，所述垫片(4a2)位于弹性部(4a3)底部设置，所述复位块(4a4)设置于弹性部(4a3)的顶部，所述复位块(4a4)的直径均大于排水孔(2a)的直径，所述复位块(4a4)的上段均设有沿其圆周方向设置的弧面，所述垫片(4a2)与联动杆(4b)固定连接。
6.根据权利要求4所述的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：所述密封组件包括沿直线排列的多个密封块(4a)，所述隔板(2)上对应每个密封块(4a)均设置有一个排水孔(2a)，所有密封块(4a)均通过一个连接板(4a5)固定连接为一体结构，所述密封块(4a)均包括垫片(4a2)、弹性部(4a3)和复位块(4a4)，每个所述垫片(4a2)分别位于一个弹性部(4a3)底部设置，每个所述复位块(4a4)分别设置于一个弹性部(4a3)的顶部，每个所述复位块(4a4)的直径分别大于一个排水孔(2a)的直径，每个所述复位块(4a4)的上段均设有沿其圆周方向设置的弧面，每个所述垫片(4a2)均与连接板(4a5)固定连接。
7.根据权利要求6所述的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：所述电动推杆(4a1)的伸出方向与密封块(4a)的排列方向垂直。
8.根据权利要求1所述的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，其特征在于：所述蒸发箱(5a)设有可打开的箱门(5a2)，所述蒸发箱(5a)内设有可抽离的承料板(5a1)，所述蒸发箱(5a)一侧设有排气孔。
说明书
一种农药废水处理分离后盐渣高效提纯回用的重结晶装置
技术领域
本发明涉及农药废水处理技术领域，特别涉及一种农药废水处理分离后盐渣高效提纯回用的重结晶装置。
背景技术
农药可以用来杀灭昆虫、真菌和其他危害作物生长的生物。 最早使用的农药有滴滴涕、六六六等，它们能大量消灭害虫。但它们的稳定性好，能在环境中长期存在，并在动植物及人体中不断积累，为此被淘汰。 后来改用有机磷农药，如敌敌畏等，替代最初的农药。由于它们的毒性太大，对人畜的危害大。近年来，一批高效低毒的农药出现，具有专一性，即激素类农药。农药生产过程中，往往会产生大量的废水，但是这些废水内还会存留一些可以回用的资源，可是必须采用一些特殊的方法经过提取才可以进行回用。
发明内容
本发明的目的在于针对现有技术的不足，提供一种农药废水处理分离后盐渣高效提纯回用的重结晶装置。
为解决上述问题，本发明提供以下技术方案：

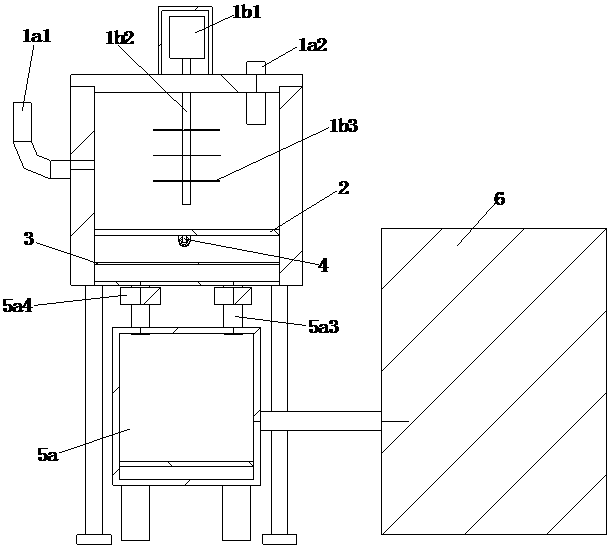

一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，包括提纯机构和重结晶机构，所述提纯机构设置在重结晶机构顶部，所述提纯机构包括提纯箱和搅拌部件，所述搅拌部件竖直设置在提纯箱内，所述搅拌部件的正下方设有过滤部件，所述提纯箱上安装有第一进料管道和第二进料管道，所述第一进料管道位于提纯箱顶部设置并且与其连通，所述第二进料管道位于提纯箱上部的侧部并且与其连通设置，所述重结晶机构包括蒸发箱和增压部件，所述蒸发箱位于提纯箱的底部设置，所述蒸发箱顶部设有与提纯箱底部连通的引流管，该引流管上安装有控制阀，所述增压部件通过增压管道与蒸发箱连通。
进一步地，所述提纯箱顶部设有一容纳盒，所述搅拌部件包括旋转电机和搅拌轴，所述搅拌轴上设有若干沿其圆周方向设置的搅拌叶片，所述旋转电机竖直设置在容纳盒内，所述搅拌轴一端竖直设置在提纯箱内，另一端与旋转电机的主轴连接。
进一步地，所述过滤部件包括隔板和过滤组件，所述隔板呈水平状态固定安装在提纯箱内并将其内部空间分割为上、下两部分，所述搅拌轴设置在提纯箱的上部空间内，所述过滤组件包括呈水平状态设置在提纯箱下部空间内的滤网，所述隔板上设有排水孔，所述隔板上安装有用于控制排水孔开启和关闭的启闭部。
进一步地，所述启闭部包括密封部和电动推杆，所述隔板内设有用以容纳密封部并且供密封部移动的容纳空腔，所述电动推杆固定安装在隔板的下表面，所述密封部设有向隔板下表面延伸并且与电动推杆的输出端连接的联动杆，所述隔板下表面开设有供联动杆移动的导向槽。
进一步地，所述密封部包括与排水孔密封配合的密封块，所述密封块均包括垫片、弹性部和复位块，所述垫片位于弹性部底部设置，所述复位块设置于弹性部的顶部，所述复位块的直径均大于排水孔的直径，所述复位块的上段均设有沿其圆周方向设置的弧面，所述垫片与联动杆固定连接。
进一步地，所述密封组件包括沿直线排列的多个密封块，所述隔板上对应每个密封块均设置有一个排水孔，所有密封块均通过一个连接板固定连接为一体结构，所述密封块均包括垫片、弹性部和复位块，每个所述垫片分别位于一个弹性部底部设置，每个所述复位块分别设置于一个弹性部的顶部，每个所述复位块的直径分别大于一个排水孔的直径，每个所述复位块的上段均设有沿其圆周方向设置的弧面，每个所述垫片均与连接板固定连接。
进一步地，所述电动推杆的伸出方向与密封块的排列方向垂直。
进一步地，所述蒸发箱设有可打开的箱门，所述蒸发箱内设有可抽离的承料板，所述蒸发箱一侧设有排气孔。
有益效果：本发明的一种农药废水处理分离后盐渣高效提纯回用的重结晶装置，当人工将农药废水通过第一进料管道送入提纯箱内后，人工再将反应剂通过第二进料管道送入提纯箱内并与农药废水结合，随后搅拌部件开始工作，并使农药废水通过反应剂充分产生反应，随后隔板会通过电动推杆驱动密封部使得排水孔将反应后的农药废水充分排入蒸发箱内，当流入蒸发箱内的过程中，首先会通过滤网，滤网会过滤掉一些农药废水内不会被反应的残渣，最后通过引流管进入蒸发箱内，因为蒸发箱是个成熟技术，内部自身可以进行加热工作，并且其顶部设有排气口，随后再通过增压管道与增压部件连接，加快了过滤后的农药废水的蒸发，最后得到了高效提纯的盐渣，并且因为承料板的设置，蒸发结束后人工可以通过承料板将盐渣很好的拿出，本实用结构简单并通过以上所述很好的将农药废水内的残渣过滤并将盐渣非常高效的提出，从而得到回用，节省资源，减少人力。
