申请日2017.12.22
公开(公告)日2018.07.27
IPC分类号C02F9/04
摘要
本发明公开了一种塑料配件加工用废水处理装置，包括处理箱和废物箱，废物箱固定在处理箱一侧，处理箱内壁中部固定连接有隔板，隔板上方设置有过滤筛板，过滤筛板靠近废物箱一侧铰接在处理箱内壁上，处理箱侧壁还设置有第一加药口和第二加药口，处理箱靠近废物箱一侧固定连接有固定杆，固定杆上端转动安装有葫芦轮，下端通过传动轴转动安装有绕线辊，固定杆背面还固定安装有支撑座，支撑座上固定有驱动马达，传动轴贯穿固定杆并与驱动马达输出轴活动连接，绕线辊上缠绕有钢丝绳，过滤筛板顶面中部还固定有吊环，钢丝绳自由端绕过葫芦轮并与吊环固定连接。本发明解决了目前的废水处理装置使用不便，且达不到完全充分处理的目的。
权利要求书

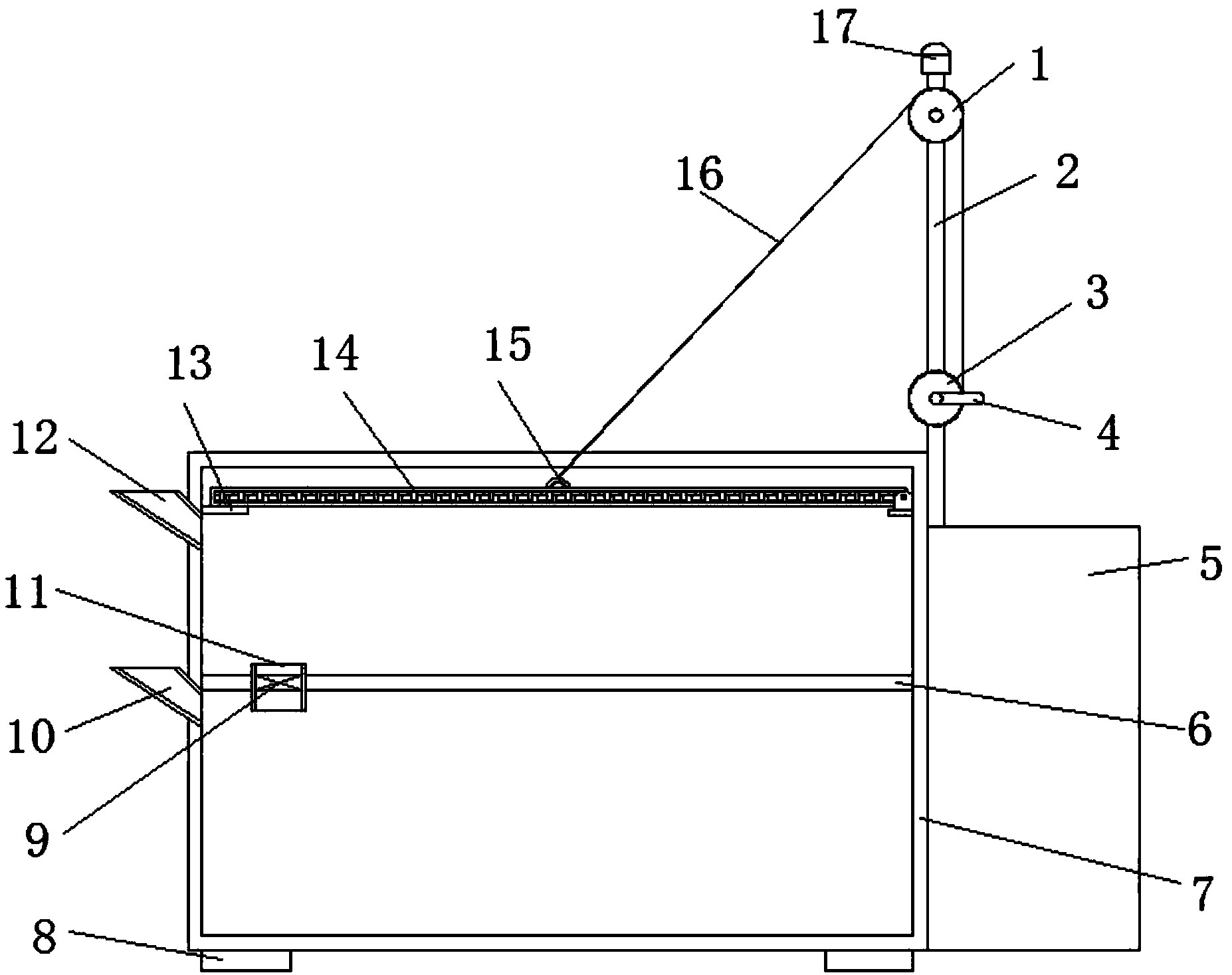

1.一种塑料配件加工用废水处理装置，包括处理箱(7)和废物箱(5)，所述废物箱(5)固定在处理箱(7)一侧，其特征在于：所述处理箱(7)内壁中部固定连接有隔板(6)，所述隔板(6)呈水平设置，所述隔板(6)上设置有连通口(11)，且所述连通口(11)内安装有电磁阀(9)，所述隔板(6)上方与其平行的设置有过滤筛板(14)，所述过滤筛板(14)靠近废物箱(5)一侧铰接在处理箱(7)内壁上，所述处理箱(7)远离废物箱(5)一侧内壁固定连接有支撑板(13)，且所述过滤筛板(14)下端叠置在支撑板(13)上，所述处理箱(7)侧壁还设置有第一加药口(12)和第二加药口(10)，且所述第一加药口(12)位于支撑板(13)下方，所述第二加药口(10)位于隔板(6)下方;
所述处理箱(7)靠近废物箱(5)一侧固定连接有固定杆(2)，且所述固定杆(2)上端高于废物箱(5)，所述固定杆(2)上端转动安装有葫芦轮(1)，下端通过传动轴(21)转动安装有绕线辊(3)，所述固定杆(2)背面还固定安装有支撑座(19)，所述支撑座(19)上固定有驱动马达(18)，所述传动轴(21)贯穿固定杆(2)并与驱动马达(18)输出轴活动连接，所述绕线辊(3)上缠绕有钢丝绳(16)，所述过滤筛板(14)顶面中部还固定有吊环(15)，所述钢丝绳(16)自由端绕过葫芦轮(1)并与吊环(15)固定连接。
2.根据权利要求1所述的一种塑料配件加工用废水处理装置，其特征在于：所述传动轴(21)后端端部固定连接有连接头(20)，所述驱动马达(18)输出轴延伸至连接头(20)内部，且所述驱动马达(18)输出轴与连接头(20)之间通过固定销轴(22)贯穿两者进行固定。
3.根据权利要求1所述的一种塑料配件加工用废水处理装置，其特征在于：所述处理箱(7)底面四角固定有防滑垫脚(8)。
4.根据权利要求1或2所述的一种塑料配件加工用废水处理装置，其特征在于：所述传动轴(21)前端端部固定连接有手柄(4)。
5.根据权利要求1所述的一种塑料配件加工用废水处理装置，其特征在于：所述固定杆(2)顶端端部螺接有应急照明灯(17)，且所述应急照明灯(17)内置充电电池。
说明书
一种塑料配件加工用废水处理装置
技术领域
本发明涉及塑料配件加工技术领域，具体为一种塑料配件加工用废水处理装置。
背景技术
在塑料配件加工过程中，通常会因为清洗或者混炼处理等步骤，而产生大量的废水，而这些废水直接排出的话通常会造成不少的环境污染，因此需要及时处理，而现有的废水处理装置大多结构简单，使用不便，且达不到完全充分处理的目的。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种塑料配件加工用废水处理装置，解决了目前的废水处理装置使用不便，且达不到完全充分处理的目的。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种塑料配件加工用废水处理装置，包括处理箱和废物箱，所述废物箱固定在处理箱一侧，所述处理箱内壁中部固定连接有隔板，所述隔板呈水平设置，所述隔板上设置有连通口，且所述连通口内安装有电磁阀，所述隔板上方与其平行的设置有过滤筛板，所述过滤筛板靠近废物箱一侧铰接在处理箱内壁上，所述处理箱远离废物箱一侧内壁固定连接有支撑板，且所述过滤筛板下端叠置在支撑板上，所述处理箱侧壁还设置有第一加药口和第二加药口，且所述第一加药口位于支撑板下方，所述第二加药口位于隔板下方;
所述处理箱靠近废物箱一侧固定连接有固定杆，且所述固定杆上端高于废物箱，所述固定杆上端转动安装有葫芦轮，下端通过传动轴转动安装有绕线辊，所述固定杆背面还固定安装有支撑座，所述支撑座上固定有驱动马达，所述传动轴贯穿固定杆并与驱动马达输出轴活动连接，所述绕线辊上缠绕有钢丝绳，所述过滤筛板顶面中部还固定有吊环，所述钢丝绳自由端绕过葫芦轮并与吊环固定连接。
优选的，所述传动轴后端端部固定连接有连接头，所述驱动马达输出轴延伸至连接头内部，且所述驱动马达输出轴与连接头之间通过固定销轴贯穿两者进行固定。
优选的，所述处理箱底面四角固定有防滑垫脚。
优选的，所述传动轴前端端部固定连接有手柄。
优选的，所述固定杆顶端端部螺接有应急照明灯，且所述应急照明灯内置充电电池。
(三)有益效果
本发明提供了一种塑料配件加工用废水处理装置，具备以下有益效果：
(1)、本发明通过设置过滤筛板和隔板，能够将处理箱分成过滤部分，以及反应部分和消毒部分，从而将废水进行充分精细处理;使用时，首先将废水通过过滤筛板进行初步过滤，滤除颗粒污染物，然后由第一加药口加入反应助剂，使得废水中的污染源离子进行处理，然后打开电磁阀，将反应过后的废水通入隔板下方的消毒箱部分，然后由第二加药口加入消毒液进行消毒，最终得到洁净水。
(2)、本发明通过在处理箱靠近废物箱一侧固定连接固定杆，然后在固定杆上安装葫芦轮和绕线辊，当过滤筛板上的颗粒废物需要清理时，启动驱动马达，即可将过滤筛板升起，然后将废物落入废物箱内，或者拔出固定销轴，使得驱动马达与传动轴分离，然后转动手柄，将过滤筛板升起，然后将废物落入废物箱内;具有手动和自动两用的功能，方便实用。
