申请日2018.01.30
公开(公告)日2018.09.25
IPC分类号C02F1/00
摘要

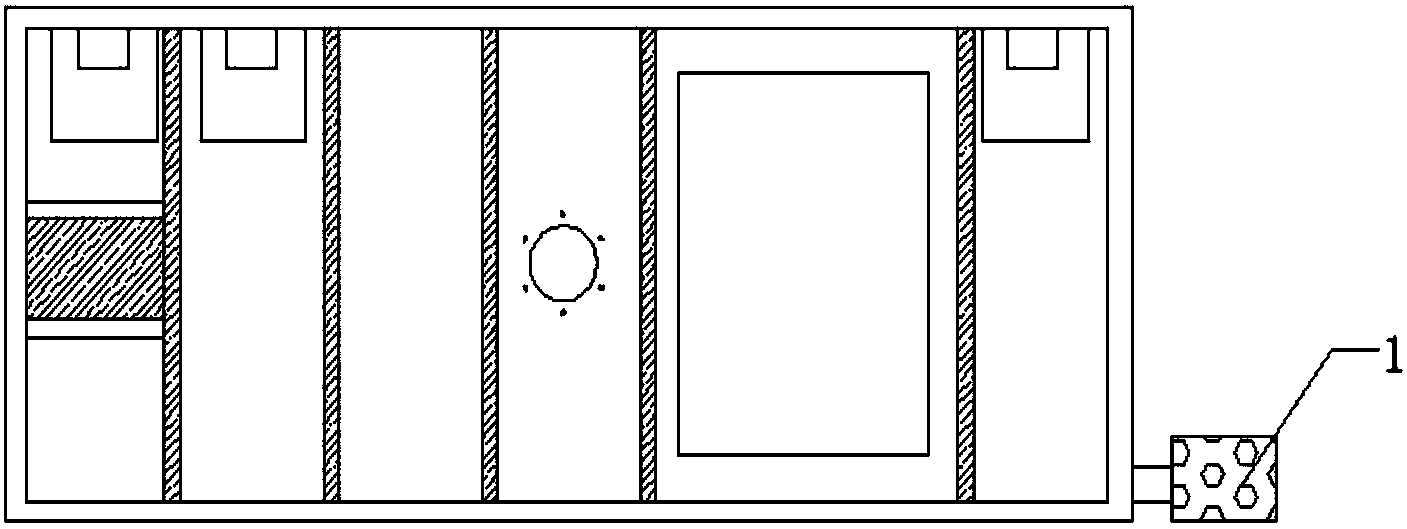

本实用新型公开了一种污水处理用提篮式格栅，包括第一提篮格栅、第二提篮格栅、过滤孔、凸起和提篮把手,所述第二提篮格栅配合安装在第一提篮格栅的内部，所述第一提篮格栅的表面设有的过滤孔，所述第二提篮格栅的表面设有与第一提篮格栅表面相同的过滤孔，所述第一提篮格栅的顶部设有提篮把手，所述第二提篮格栅包括第一格栅板、第二格栅板、第三格栅板、第四格栅板、凸起、连接块、连接盒、限位杆、压缩弹簧、限位板、挡板、格栅底板和把手，所述第一格栅板的一侧通过铰链与第二格栅板的一侧连接，此污水处理用提篮格栅，便于更换，便于清洗，便于对污水的粗过滤和洗过滤，实用性较强。
权利要求书
1.一种污水处理用提篮式格栅，包括第一提篮格栅(1)、第二提篮格栅(2)、过滤孔(3)和凸起(4)，其特征在于：所述第二提篮格栅(2)配合安装在第一提篮格栅(1)的内部，所述第一提篮格栅(1)的表面设有的过滤孔(3)，所述第二提篮格栅(2)的表面设有与第一提篮格栅(1)表面相同的过滤孔(3)，所述第二提篮格栅(2)包括第一格栅板(15)、第二格栅板(5)、第三格栅板(6)、第四格栅板(7)、凸起(4)、连接块(9)、连接盒(10)、限位杆(11)、压缩弹簧(12)、把手(13)、挡板(14)和格栅底板(16)，所述第一格栅板(15)的一侧通过铰链与第二格栅板(5)的一侧连接，所述第二格栅板(5)的另一侧通过铰链与第三格栅板(6)的一侧连接，所述第三格栅板(6)的另一侧通过铰链与第四格栅板(7)的一侧连接，所述第一格栅板(15)的另一侧对称固定连接有凸起(4)，所述凸起(4)远离第一格栅板(15)的一端设有弧形凹槽，所述第四格栅板(7)的另一侧对称固定有连接块(9)，所述连接块(9)的内部设有与凸起(4)相配合的凹槽，所述凸起(4)通过凹槽与连接块(9)连接，所述连接块(9)的顶部固定有连接盒(10)，所述连接盒(10)的顶部设有通孔，所述限位杆(11)通过通孔与连接盒(10)连接，所述限位杆(11)的外侧位于连接盒(10)的内部连接有压缩弹簧(12)，所述限位杆(11)的外侧位于压缩弹簧(12)和连接盒(10)内壁的底部设有挡板(14)，且挡板(14)位于连接盒(10)内壁底部的正上方，所述限位杆(11)的底部设有与弧形凹槽相配合的弧形凸起，所述限位杆(11)通过弧形凹槽与凸起(4)连接。
2.根据权利要求1所述的一种污水处理用提篮式格栅，其特征在于：所述第二提篮格栅(2)的底部卡接在格栅底板(16)的顶部。
3.根据权利要求1所述的一种污水处理用提篮式格栅，其特征在于：所述第一提篮格栅(1)的顶部设有提篮把手(8)。
4.根据权利要求2所述的一种污水处理用提篮式格栅，其特征在于：所述第二提篮格栅(2)的高度高于第一提篮格栅(1)。
5.根据权利要求1所述的一种污水处理用提篮式格栅，其特征在于：所述第二格栅板(5)和第四格栅板(7)的内壁的顶部设有把手(13)。
说明书
一种污水处理用提篮式格栅
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用提篮式格栅。
背景技术
水是宝贵的资源，水资源的日益短缺和社会经济的不断发展使得水资源的再生利用显得愈发重要，为了更好的进行下一步的污水处理工作，我们需要先将污水中的漂浮物，砂石颗粒，枯枝烂叶等肉眼可见的污染物过滤剔除出去，需要一种方便的污水过滤处理设备，通常使用一个固定栅栏过滤。
现有的提篮格栅的网眼为单个提篮格栅的固定网眼，处理污水时，不能根据处理的程度进行适当的调节，网眼过大对污水的处理不够合理，网眼过小又极容易堵塞;市面上的提篮格栅为固定不可拆卸式，这样的设计极不容易清洗，为此，我们提出一种污水处理用提篮式格栅。
实用新型内容
本实用新型的目的在于提供一种污水处理用提篮式格栅，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用提篮式格栅，包括第一提篮格栅、第二提篮格栅、过滤孔和凸起，所述第二提篮格栅配合安装在第一提篮格栅的内部，所述第一提篮格栅的表面设有的过滤孔，所述第二提篮格栅的表面设有与第一提篮格栅表面相同的过滤孔，所述第二提篮格栅包括第一格栅板、第二格栅板、第三格栅板、第四格栅板、凸起、连接块、连接盒、限位杆、压缩弹簧、把手、挡板和格栅底板，所述第一格栅板的一侧通过铰链与第二格栅板的一侧连接，所述第二格栅板的另一侧通过铰链与第三格栅板的一侧连接，所述第三格栅板的另一侧通过铰链与第四格栅板的一侧连接，所述第一格栅板的另一侧对称固定连接有凸起，所述凸起远离第一格栅板的一端设有弧形凹槽，所述第四格栅板的另一侧对称固定有连接块，所述连接块的内部设有与凸起相配合的凹槽，所述凸起通过凹槽与连接块连接，所述连接块的顶部固定有连接盒，所述连接盒的顶部设有通孔，所述限位杆通过通孔与连接盒连接，所述限位杆的外侧位于连接盒的内部连接有压缩弹簧，所述限位杆的外侧位于压缩弹簧和连接盒内壁的底部设有挡板，且挡板位于连接盒内壁底部的正上方，所述限位杆的底部设有与弧形凹槽相配合的弧形凸起，所述限位杆通过弧形凹槽与凸起连接。
优选的，所述第二提篮格栅的底部卡接在格栅底板的顶部。
优选的，所述第一提篮格栅的顶部设有提篮把手。
优选的，所述第二提篮格栅的高度高于第一提篮格栅。
优选的，所述第二格栅板和第四格栅板的内壁的顶部设有把手。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型一种污水处理用提篮式格栅,通过第一提篮格栅和第二提篮格栅的结合，当需要进行污水的粗过滤时，将第一提篮格栅和第二提篮格栅相同的过滤孔对准放置，以此过滤出污水的较大漂浮物，当需要进行污水的细过滤时，将第二提篮格栅拆卸下来更换过滤孔较细的提篮格栅，使过滤的更加干净。
2、本实用新型一种污水处理用提篮式格栅，第二提篮格栅上的格栅板能够通过按压限位杆将栅格板拆卸下来，使第一格栅板、第二格栅板、第三格栅板和第四格栅板平铺便于对第二格栅板的清洗，清洗完成后将第一格栅板上的凸起连接到第四格栅板的连接块内，将格栅板与底板格栅卡接再放入第一提篮格栅，可以使第二提篮格栅上的滤网进行更换，便于更换清洗，也可以更换过滤孔更细的格栅板继续对污水深层处理。
