申请日2018.01.29
公开(公告)日2019.01.01
IPC分类号C02F1/66; C02F103/10
摘要
本实用新型公开了一种用于矿山废水酸碱中和的治理装置，包括置换器与碱性废水容器，所述置换器的上端外表面固定安装有酸性原料进料口，且置换器的一侧外表面设置有一号料液管，所述一号料液管的一端固定安装有酸性废水容器，且酸性废水容器的一侧外表面固定连接有三号料液管，所述三号料液管的一端固定安装有中和反应容器，所述中和反应容器的内部固定安装有过滤网。本实用新型所述的一种用于矿山废水酸碱中和的治理装置，设置有置换器、散热层和出料口，置换器可置换出酸性废水中的贵重金属离子，散热层可将酸碱中和时产生的热量散掉，出料口可避免出水口的堵塞，带来更好的使用前景。
权利要求书

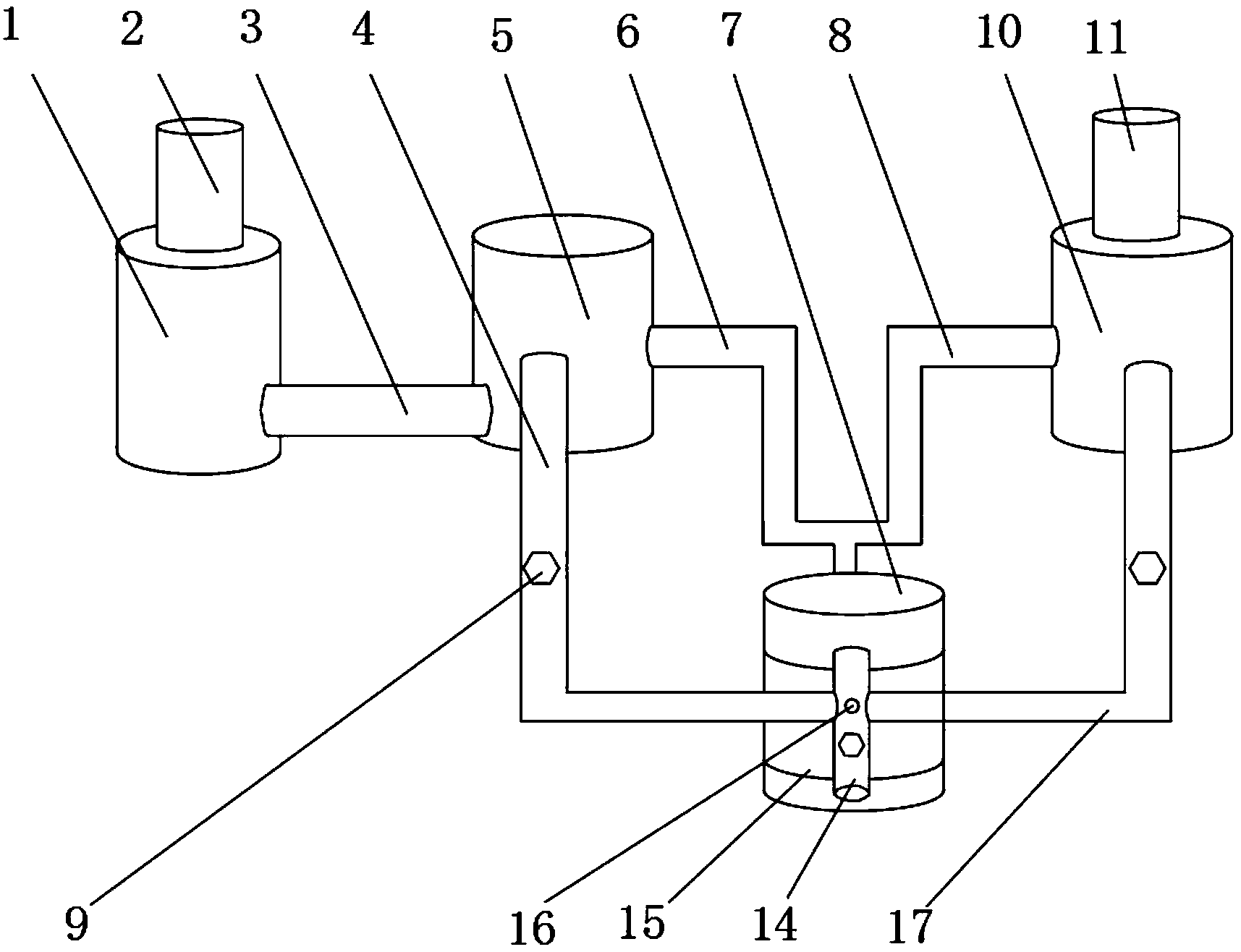

1.一种用于矿山废水酸碱中和的治理装置，包括置换器(1)与碱性废水容器(10)，其特征在于：所述置换器(1)的上端外表面固定安装有酸性原料进料口(2)，且置换器(1)的一侧外表面设置有一号料液管(3)，所述一号料液管(3)的一端固定安装有酸性废水容器(5)，且酸性废水容器(5)的一侧外表面固定连接有三号料液管(6)，所述三号料液管(6)的一端固定安装有中和反应容器(7)，所述中和反应容器(7)的内部固定安装有过滤网(13)，且中和反应容器(7)的一侧外表面靠近过滤网(13)的底端位置固定安装有出料口(12)，所述酸性废水容器(5)的另一侧外表面固定安装有二号料液管(4)，所述碱性废水容器(10)的上端外表面设置有碱性原料进料口(11)，且碱性废水容器(10)的一侧外表面固定安装有四号料液管(8)，所述碱性废水容器(10)的另一侧外表面固定安装有五号料液管(17)，所述四号料液管(8)与三号料液管(6)的一端均固定安装在中和反应容器(7)的后侧外表面，所述中和反应容器(7)的外表面设置有散热层(15)，且中和反应容器(7)的前侧外表面固定安装有出水口(14)，所述出水口(14)的一侧外表面设置有pH检测表(16)，所述二号料液管(4)、出水口(14)与五号料液管(17)的一侧外表面均固定安装有控制阀(9)，所述二号料液管(4)的一端固定安装在出水口(14)的一侧外表面，所述五号料液管(17)的一端固定安装在出水口(14)的另一侧外表面。
2.根据权利要求1所述的一种用于矿山废水酸碱中和的治理装置，其特征在于：所述置换器(1)与酸性废水容器(5)的表面设置有酸性防腐层，所述碱性废水容器(10)的表面设置有碱性防腐层。
3.根据权利要求1所述的一种用于矿山废水酸碱中和的治理装置，其特征在于：所述控制阀(9)的数量为三组，且控制阀(9)的外表面设置有防腐层。
4.根据权利要求1所述的一种用于矿山废水酸碱中和的治理装置，其特征在于：所述pH检测表(16)的输出端与控制阀(9)的输入端电性连接。
5.根据权利要求1所述的一种用于矿山废水酸碱中和的治理装置，其特征在于：所述中和反应容器(7)的上端外表面设置有桶盖，所述出水口(14)外表面上的pH检测表(16)位于靠近中和反应容器(7)的位置。
6.根据权利要求1所述的一种用于矿山废水酸碱中和的治理装置，其特征在于：所述置换器(1)、酸性废水容器(5)、碱性废水容器(10)与中和反应容器(7)的形状均为圆柱形，所述过滤网(13)倾斜安装在中和反应容器(7)的内部。
说明书
一种用于矿山废水酸碱中和的治理装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种用于矿山废水酸碱中和的治理装置。
背景技术
在矿山领域活动中，会产生大量的废水，这些矿山废水中含有大量的酸碱废水，由于酸碱废水的污染越来越严重，所以对于酸碱废水的处理装置也越来越得到重视;现有的矿山废水酸碱中和的治理及其装置在结构上存在一定的弊端，首先酸性废水中有大量贵重金属元素，不能回收，其次，酸碱废水中和时会释放大量热量，会加快机器的损坏，最后，酸碱中和后产生的盐可能会对出水口造成堵塞，给人们的使用过程带来了一定的影响，为此，我们提出一种用于矿山废水酸碱中和的治理装置。
实用新型内容
本实用新型的主要目的在于提供一种用于矿山废水酸碱中和的治理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于矿山废水酸碱中和的治理装置，包括置换器与碱性废水容器，所述置换器的上端外表面固定安装有酸性原料进料口，且置换器的一侧外表面设置有一号料液管，所述一号料液管的一端固定安装有酸性废水容器，且酸性废水容器的一侧外表面固定连接有三号料液管，所述三号料液管的一端固定安装有中和反应容器，所述中和反应容器的内部固定安装有过滤网，且中和反应容器的另一侧外表面靠近过滤网的底端位置固定安装有出料口，所述酸性废水容器另一侧外表面固定安装有二号料液管，所述碱性废水容器的上端外表面设置有碱性原料进料口，且碱性废水容器的一侧外表面固定安装有四号料液管，所述碱性废水容器的另一侧外表面固定安装有五号料液管，所述四号料液管与三号料液管的一端均固定安装在中和反应容器的后侧外表面，所述中和反应容器的外表面设置有散热层，且中和反应容器的前侧外表面固定安装有出水口，所述出水口的一侧外表面设置有pH检测表，所述二号料液管、出水口与五号料液管的一侧外表面均固定安装有控制阀，所述二号料液管的一端固定安装在出水口的一侧外表面，所述五号料液管的一端固定安装在出水口的另一侧外表面。
优选的，所述置换器与酸性废水容器的表面设置有酸性防腐层，所述碱性废水容器的表面设置有碱性防腐层。
优选的，所述控制阀的数量为三组，且控制阀的外表面设置有防腐层。
优选的，所述pH检测表的输出端与控制阀的输入端电性连接。
优选的，所述中和反应容器的上端外表面设置有桶盖，所述出水口外表面上的pH检测表位于靠近中和反应容器的位置。
优选的，所述置换器、酸性废水容器、碱性废水容器与中和反应容器的形状均为圆柱形，所述过滤网倾斜安装在中和反应容器的内部。
与现有技术相比，本实用新型具有如下有益效果：置换器可以在酸碱废水反应之前，先一步置换出酸性废水的的贵重金属离子，回收可用的金属，通过散热层的设置，可以将酸碱中和时放出的热量迅速散出，不会因温度过高加速中和反应容器的损坏，还有出料口和过滤网的设置，可以使酸碱中和产生的盐不会从出水口排出，避免了出水口堵塞的火锅，整个结构简单，操作方便，使用的效果相对于传统方式更好。
