申请日2018.01.23
公开(公告)日2018.09.25
IPC分类号C02F9/10
摘要
本实用新型公开了一种防漏水的污水处理设备，包括机体，所述机体的上表面设有电机，电机的输出端固定连接有转动杆，转动杆远离电机的一端贯穿机体的上表面并延伸至机体的内部，转动杆的外表面固定连接有三个第一固定圈，三个第一固定圈的左右两侧面均固定连接有清洗管，机体的内部固定连接有与机体相适配的隔板，机体的内底壁固定连接有密封垫，隔板靠近转动杆的一侧面分别固定连接有水泵和过滤网，过滤网远离隔板的一端与机体的内侧壁固定连接，水泵的进水端固定连通有抽水管，抽水管远离水泵的一端贯穿过滤网并延伸至过滤网的下方。该防漏水的污水处理设备，具有结构简单，除污效率高，不会出现漏水的优点。
权利要求书

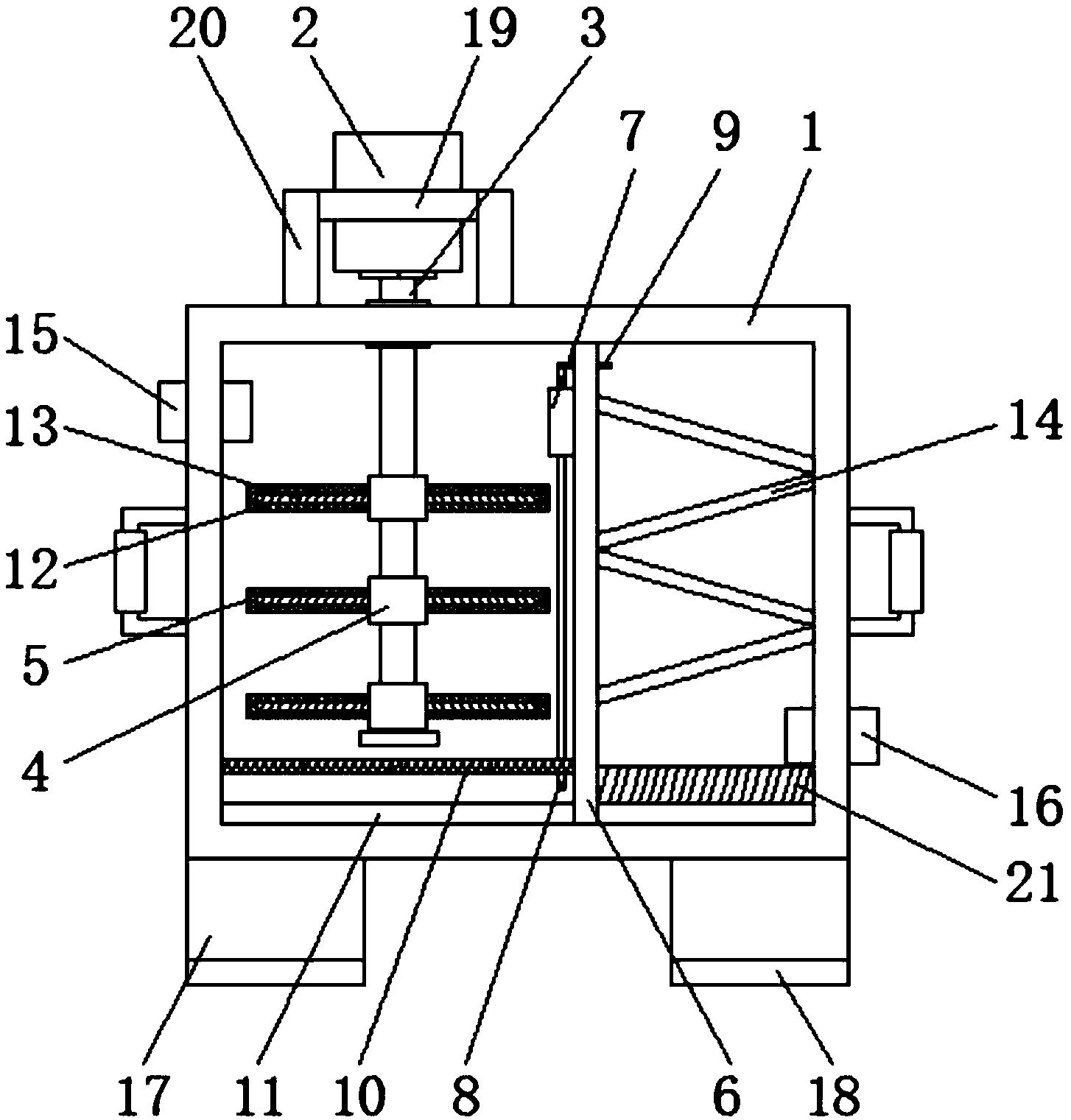

1.一种防漏水的污水处理设备，包括机体(1)，其特征在于：所述机体(1)的上表面设有电机(2)，所述电机(2)的输出端固定连接有转动杆(3)，所述转动杆(3)远离电机(2)的一端贯穿机体(1)的上表面并延伸至机体(1)的内部，所述转动杆(3)的外表面固定连接有三个第一固定圈(4)，三个所述第一固定圈(4)的左右两侧面均固定连接有清洗管(5)，所述机体(1)的内部固定连接有与机体(1)相适配的隔板(6)，所述机体(1)的内底壁固定连接有密封垫(11)，所述隔板(6)靠近转动杆(3)的一侧面分别固定连接有水泵(7)和过滤网(10)，所述过滤网(10)远离隔板(6)的一端与机体(1)的内侧壁固定连接，所述水泵(7)的进水端固定连通有抽水管(8)，所述抽水管(8)远离水泵(7)的一端贯穿过滤网(10)并延伸至过滤网(10)的下方，所述水泵(7)的出水端固定连通有送水管(9)，所述送水管(9)远离水泵(7)的一端贯穿隔板(6)并延伸至隔板(6)的另一侧。
2.根据权利要求1所述的一种防漏水的污水处理设备，其特征在于：所述清洗管(5)的外表面开设有通孔(12)，所述清洗管(5)的内部设有电极管(13)。
3.根据权利要求1所述的一种防漏水的污水处理设备，其特征在于：所述隔板(6)远离转动杆(3)的一侧面固定连接有过滤棉(14)，所述过滤棉(14)远离隔板(6)的一端与机体(1)的内侧壁固定连接。
4.根据权利要求1所述的一种防漏水的污水处理设备，其特征在于：所述机体(1)的一侧面固定连通有进水管(15)，所述机体(1)远离进水管(15)的一侧面固定连通有排水管(16)，所述隔板(6)远离转动杆(3)的一侧面固定连接有加热块(21)，所述加热块(21)远离隔板(6)的一端与机体(1)的内侧壁固定连接。
5.根据权利要求1所述的一种防漏水的污水处理设备，其特征在于：所述机体(1)的底部固定连接有底脚(17)，所述底脚(17)的底部固定连接有防滑垫(18)。
6.根据权利要求1所述的一种防漏水的污水处理设备，其特征在于：所述电机(2)的外表面套设有第二固定圈(19)，所述第二固定圈(19)的左右两侧面均固定连接有固定杆(20)，所述固定杆(20)的下表面与机体(1)的上表面固定连接。
说明书
一种防漏水的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种防漏水的污水处理设备。
背景技术
垃圾是人类日常生活和生产中产生的固体废弃物，由于排出量大，成分复杂多样，且具有污染性、资源性和社会性，需要无害化、资源化、减量化和社会化处理，如不能妥善处理，就会污染环境，影响环境卫生，浪费资源，破坏生产生活安全，破坏社会和谐，垃圾还会产生出大量的污水。
地表水污染显而易见，地下水的污染却是触目惊心。我国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。据介绍，全国90%的城市地下水已受到污染，但是目前的污水处理装置，结构复杂，除污效率低，还存在着漏水的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种防漏水的污水处理设备，解决了目前的污水处理装置，结构复杂，除污效率低，还存在着漏水的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种防漏水的污水处理设备，包括机体，所述机体的上表面设有电机，所述电机的输出端固定连接有转动杆，所述转动杆远离电机的一端贯穿机体的上表面并延伸至机体的内部，所述转动杆的外表面固定连接有三个第一固定圈，三个所述第一固定圈的左右两侧面均固定连接有清洗管，所述机体的内部固定连接有与机体相适配的隔板，所述机体的内底壁固定连接有密封垫，所述隔板靠近转动杆的一侧面分别固定连接有水泵和过滤网，所述过滤网远离隔板的一端与机体的内侧壁固定连接，所述水泵的进水端固定连通有抽水管，所述抽水管远离水泵的一端贯穿过滤网并延伸至过滤网的下方，所述水泵的出水端固定连通有送水管，所述送水管远离水泵的一端贯穿隔板并延伸至隔板的另一侧。
优选的，所述清洗管的外表面开设有通孔，所述清洗管的内部设有电极管。
优选的，所述隔板远离转动杆的一侧面固定连接有过滤棉，所述过滤棉远离隔板的一端与机体的内侧壁固定连接。
优选的，所述机体的一侧面固定连通有进水管，所述机体远离进水管的一侧面固定连通有排水管，所述隔板远离转动杆的一侧面固定连接有加热块，所述加热块远离隔板的一端与机体的内侧壁固定连接。
优选的，所述机体的底部固定连接有底脚，所述底脚的底部固定连接有防滑垫。
优选的，所述电机的外表面套设有第二固定圈，所述第二固定圈的左右两侧面均固定连接有固定杆，所述固定杆的下表面与机体的上表面固定连接。
(三)有益效果
本实用新型提供了一种防漏水的污水处理设备，具备以下有益效果：
(1)该防漏水的污水处理设备，通过设置加热块可以将流至其外表面的水蒸发为水蒸气，对污水进行高温杀菌，还可以避免污水从机体的底部流漏，提高了处理装置整体的使用效果，通过设置防滑垫加强了底脚与地面的摩擦强度，避免处理装置工作过程中产生滑动，提高了处理装置整体的稳定性。
(2)该防漏水的污水处理设备，通过设置第二固定圈避免电机在工作过程中产生抖动，延长了电机的使用寿命，提高了电机在工作过程中的稳定性，通过设置通孔可以使污水进入清洗管的内部，再通过电极管可以将进入清洗管内部的污水从带电离子转化为中性原子，提高了处理装置整体的适用性，通过设置过滤棉可以进一步对污水进行过滤，提高了处理装置整体的过滤强度，达到了结构简单，除污效率高，不会出现漏水的效果。
