申请日2018.01.19
公开(公告)日2018.08.24
IPC分类号F04B53/00
摘要
本实用新型提出了一种泵和水处理装置，泵包括：泵体;动力吸振器，与泵体弹性连接，动力吸振器包括：吸振环;多个减振柱，设于吸振环内，每个减振柱的一端与吸振环固定连接;吸振块，设于吸振环的中心，每个减振柱的另一端与吸振块固定连接，其中，动力吸振器用于吸收泵体的振动能量。通过本实用新型的技术方案，有效的减轻了泵的振动，减少了泵体振动能量传递到其他结构的可能，降低了噪音，延长了泵和水处理装置的使用寿命，还节省了水处理装置的内部空间，降低了成本。
权利要求书
1.一种泵，其特征在于，包括：
泵体;
动力吸振器，与所述泵体弹性连接，所述动力吸振器包括：
吸振环;
多个减振柱，设于所述吸振环内，每个所述减振柱的一端与所述吸振环固定连接;
吸振块，设于所述吸振环的中心，每个所述减振柱的另一端与所述吸振块固定连接，
其中，所述动力吸振器用于吸收所述泵体的振动能量。
2.根据权利要求1所述的泵，其特征在于，还包括：第一连接部，一端与所述泵体连接，另一端与所述吸振环连接。
3.根据权利要求2所述的泵，其特征在于，还包括：
多个凸出件，与所述泵体的外壁固定连接，并围绕所述泵体的中心线周向设置;
所述第一连接部包括多个挂架，每个所述挂架的一端套设于所述凸出件上，另一端与所述吸振环固定连接。
4.根据权利要求3所述的泵，其特征在于，所述凸出件的数量为两个，每个所述凸出件为一个管路接口，两个所述管路接口的重心连线与所述泵体的中心线相交。
5.根据权利要求4所述的泵，其特征在于，所述挂架为两个，每个所述挂架的另一端与所述吸振环中的一个设有第一连接孔，所述挂架的另一端与所述吸振环通过所述第一连接孔配合连接。
6.根据权利要求5所述的泵，其特征在于，所述吸振环还包括：
多个第二连接孔，设置在所述吸振环内，每个所述第二连接孔的开口朝向所述吸振环的中心，每个所述减振柱的一端插入一个所述第二连接孔内。
7.根据权利要求6所述的泵，其特征在于，所述吸振块包括：
多个第三连接孔，设于所述吸振块的外壁，每个所述第三连接孔与一个所述第二连接孔对应设置，以使每个所述减振柱的另一端插入所述第三连接孔内。
8.根据权利要求5所述的泵，其特征在于，所述减振柱包括：
两个挂钩，分别设于所述减振柱的两端，其中一个挂钩挂在所述吸振环上;
所述吸振块包括：多个挂环，设置在所述吸振块外壁上，所述多个挂环位于同一圆周，以使每个所述减振柱的另一个挂钩挂在一个所述挂环上。
9.根据权利要求2所述的泵，其特征在于，所述吸振块为中空结构，内置液体，或者内置多个规格相同的质量块。
10.根据权利要求1所述的泵，其特征在于，第二连接部，一端与所述泵体连接，另一端与所述吸振块连接。
11.根据权利要求10所述的泵，其特征在于，所述第二连接部为一弹性体，所述吸振环与所述减振柱，以及所述吸振块一体成型。
12.根据权利要求1至10中任一项所述的泵，其特征在于，任意相邻的两个所述减振柱的夹角相等。
13.一种水处理装置，其特征在于，包括权利要求1至12中任一项所述的泵。
说明书
泵和水处理装置
技术领域
本实用新型涉及水处理技术领域，具体而言，涉及一种泵和一种水处理装置。
背景技术
随着大通量水处理设备的性能提升，高转速大功率水泵开始应用到净水机中，但其带来巨大噪声和振动，造成严重的噪音污染。并且在净水机中，为节省空间，将隔膜泵立式悬挂在机体侧壁上，其主要通过在泵体周向上的橡胶脚来隔振和吸收振动能量，但由于泵体的重心未落在橡胶脚上，并且橡胶脚本身体积小，重量轻，导致这种隔振系统隔振效率低，很难大幅度降低隔膜泵传递到机体上的振动。
实用新型内容
本实用新型旨在至少解决现有技术或相关技术中存在的技术问题之一。
有鉴于此，本实用新型的一个目的在于提供一种泵，设有动力吸振器，以吸收泵体的振动能量，减少振动能量的传递，降低噪声并延长泵体的使用寿命。
本实用新型的另一个目的在于提供一种水处理装置，通过采用上述带有动力吸振器的泵，减少水处理装置被泵体带动而振动的可能，降低噪音，延长水处理装置的使用寿命。

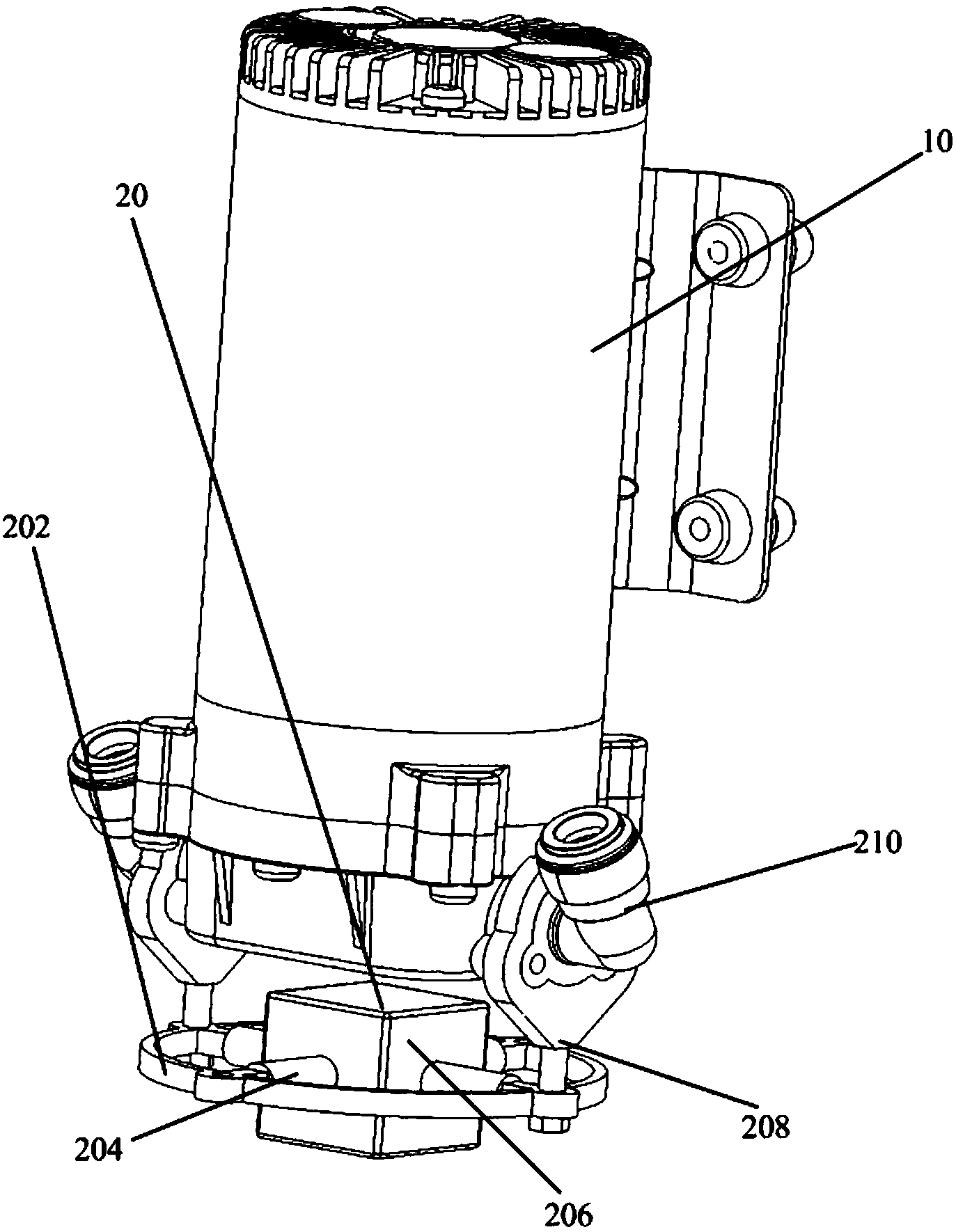

为了实现上述目的，本实用新型第一方面的技术方案提供了一种泵，包括：泵体;动力吸振器，与泵体弹性连接，动力吸振器包括：吸振环;多个减振柱，设于吸振环内，每个减振柱的一端与吸振环固定连接;吸振块，设于吸振环的中心，每个减振柱的另一端与吸振块固定连接，其中，动力吸振器用于吸收泵体的振动能量。
动力吸振器，主要应用辅助惯性质量体，吸收主系统的振动，通过匹配合适的弹性元件刚度，将主系统的振动能量吸收到动力吸振器子系统本身，从而降低主系统的振动。如上为动力吸振器的原理，据此，本技术方案通过在泵体上设置弹性连接的动力吸振器，利用本技术方案的动力吸振器中的吸振环或吸振块作为辅助惯性质量体，吸收泵体主系统的振动，并通过匹配刚度、弹性适合的减振柱，将泵体的振动能量吸收到吸振环或者吸振块，从而降低泵体的振动，减少泵体各部件连接部位松动的可能，从而减少泵体发生故障的可能，延长泵体的使用寿命，还大幅降低了因振动而带来的噪音。
可选地，还包括：第一连接部，一端与泵体连接，另一端与吸振环连接。通过第一连接部与吸振环连接，以吸振块的质量作为辅助惯性质量体来吸收泵体的振动而实现减振降噪的目的。
进一步地，还包括：多个凸出件，与泵体的外壁固定连接，并围绕泵体的中心线周向设置;第一连接部包括多个挂架，每个挂架的一端套设于凸出件上，另一端与吸振环固定连接。
进一步地，凸出件的数量为两个，每个凸出件为一个管路接口，两个管路接口的重心连线与泵体的中心线相交。通过泵体自带的管路接口作为与挂架连接的部件，可以节省空间。
进一步地，挂架为两个，每个挂架的另一端与吸振环中的一个设有第一连接孔，挂架的另一端与吸振环通过第一连接孔配合连接。
进一步地，吸振环还包括：多个第二连接孔，设置在吸振环内，每个第二连接孔的开口朝向吸振环的中心，每个减振柱的一端插入一个第二连接孔内。
进一步地，吸振块包括：多个第三连接孔，设于吸振块的外壁，每个第三连接孔与一个第二连接孔对应设置，以使每个减振柱的另一端插入第三连接孔内。
可选地，减振柱包括：两个挂钩，分别设于减振柱的两端，其中一个挂钩挂在吸振环上;吸振块包括：多个挂环，设置在吸振块外壁上，多个挂环位于同一圆周，以使每个减振柱的另一个挂钩挂在一个挂环上。
可选地，吸振块为中空结构，内置液体，或者内置多个规格相同的质量块。
可选地，第二连接部，一端与泵体连接，另一端与吸振块连接。
进一步地，第二连接部为一弹性体，吸振环与减振柱，以及吸振块一体成型。
可选地，任意相邻的两个减振柱的夹角相等。
本实用新型第二方面的技术方案提供了一种水处理装置，包括第一方面技术方案中的泵。
通过采用第一方面技术方案中的泵，使泵体的振动能量被动力吸振器大幅吸收，减少了振动能量传递到水处理装置的可能，减少了水处理装置振动的可能，延长了水处理装置的寿命，降低了噪音。
