申请日2017.12.19
公开(公告)日2018.04.10
IPC分类号C02F1/00; B01D39/14; B01D39/20; C02F103/34
摘要
公开了一种用于对LCD清洗废水进行过滤的滤芯，其包括：内芯，所述内芯的进水侧附着有过滤层，所述过滤层在进水侧指向出水侧的方向上依次包括第一颗粒层、第二颗粒层和第三颗粒层，所述第一、第二、第三颗粒层分别由颗粒状物质构成，其中，所述第一颗粒层的颗粒尺寸显著小于所述第二颗粒层的颗粒尺寸，所述第二颗粒层的颗粒尺寸显著大于所述第三颗粒层的颗粒尺寸，以使待过滤的LCD清洗废水进入所述过滤层后的流动速度呈现先减小再增大的趋势，提升过滤效果。
权利要求书
1.一种用于对LCD清洗废水进行过滤的滤芯，其特征在于，包括：内芯，所述内芯的进水侧附着有过滤层，所述过滤层在进水侧指向出水侧的方向上依次包括第一颗粒层、第二颗粒层和第三颗粒层，所述第一、第二、第三颗粒层分别由颗粒状物质构成，其中，所述第一颗粒层的颗粒尺寸显著小于所述第二颗粒层的颗粒尺寸，所述第二颗粒层的颗粒尺寸显著大于所述第三颗粒层的颗粒尺寸，以使待过滤的LCD清洗废水进入所述过滤层后的流动速度呈现先减小再增大的趋势。
2.根据权利要求1所述的滤芯，其特征在于，所述内芯呈圆筒型。
3.根据权利要求1所述的滤芯，其特征在于，所述第一颗粒层的颗粒尺寸等于所述第三颗粒层的颗粒尺寸。
4.根据权利要求3所述的滤芯，其特征在于，所述第一颗粒层的厚度小于或等于所述第三颗粒层的厚度。
5.根据权利要求1所述的滤芯，其特征在于，所述第一颗粒层的厚度和所述第二颗粒层的厚度之比介于0.7～1.3。
6.根据权利要求5所述的滤芯，其特征在于，所述第一颗粒层的厚度和所述第二颗粒层的厚度之比介于0.8～1。
7.根据权利要求1所述的滤芯，其特征在于，所述过滤颗粒为碳纤维颗粒。
说明书
一种显示器件的用于对LCD清洗废水 进行过滤的滤芯
技术领域
本发明涉及显示技术领域，尤其涉及一种显示器件的用于对LCD清洗废水进行过滤的滤芯。
背景技术
TFT-LCD行业中对环境及产品洁净度要求普遍较高，由于衬底基板在投入产线前表面仍会残留一些污渍、胶状物质、玻璃碎屑等需要清洗，因此在TFT-LCD行业中，通常要使用各类清洗机对衬底基板的表面进行清洗，使得每日所需要的纯水使用量巨大，而清洗后的废水无法循环使用，清洗后的废水直接排放严重浪费水资源。
发明内容
本发明的目的在于提供一种显示器件的用于对LCD清洗废水进行过滤的滤芯。
为实现上述目的，本发明提供如下技术方案：

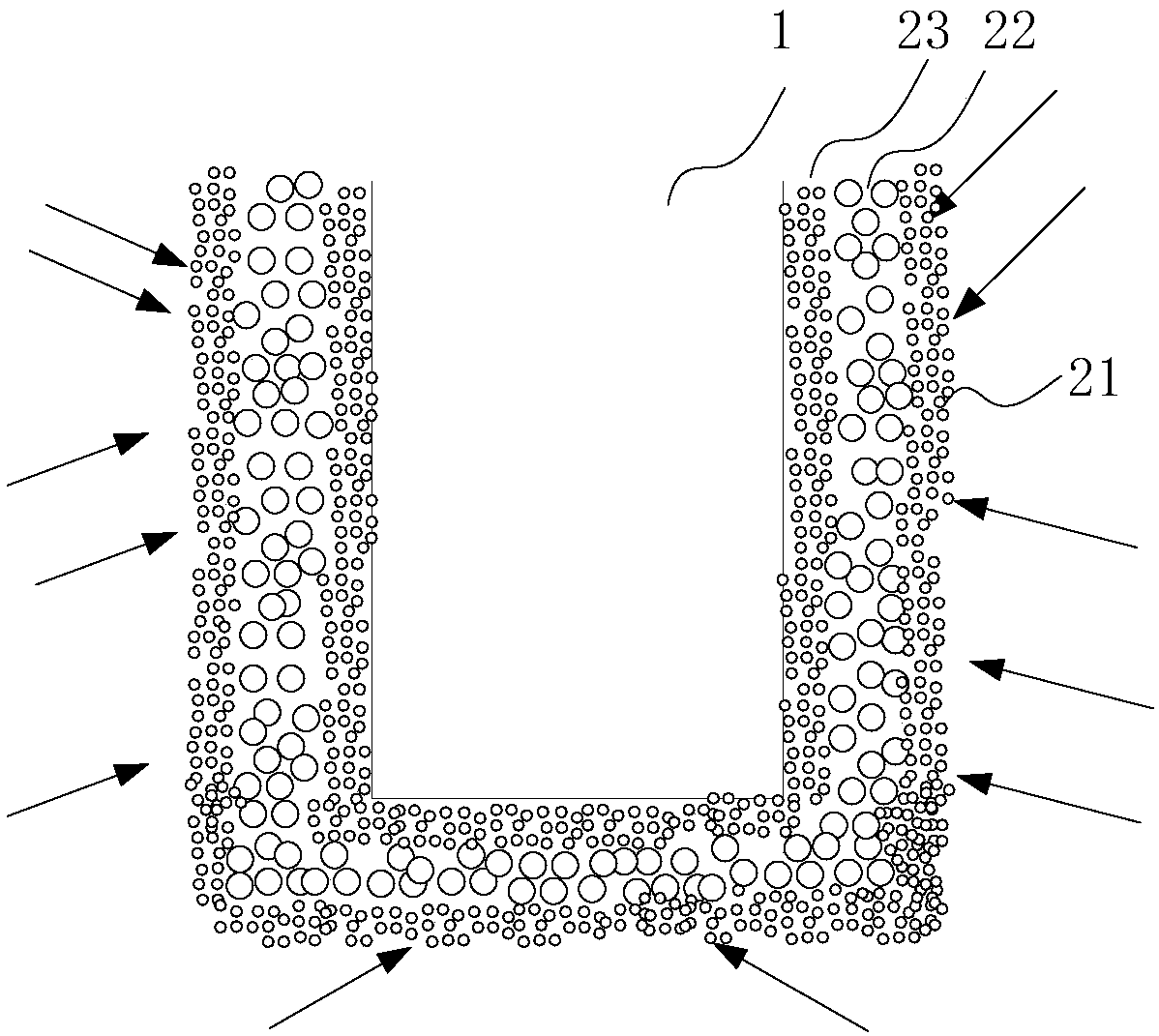

一种用于对LCD清洗废水进行过滤的滤芯，其包括：内芯，所述内芯的进水侧附着有过滤层，所述过滤层在进水侧指向出水侧的方向上依次包括第一颗粒层、第二颗粒层和第三颗粒层，所述第一、第二、第三颗粒层分别由颗粒状物质构成，其中，所述第一颗粒层的颗粒尺寸显著小于所述第二颗粒层的颗粒尺寸，所述第二颗粒层的颗粒尺寸显著大于所述第三颗粒层的颗粒尺寸，以使待过滤的LCD清洗废水进入所述过滤层后的流动速度呈现先减小再增大的趋势。
进一步地，所述内芯呈圆筒型。
进一步地，所述第一颗粒层的颗粒尺寸等于所述第三颗粒层的颗粒尺寸。
进一步地，所述第一颗粒层的厚度小于或等于所述第三颗粒层的厚度。
进一步地，所述第一颗粒层的厚度和所述第二颗粒层的厚度之比介于0.7～1.3。
进一步地，所述第一颗粒层的厚度和所述第二颗粒层的厚度之比介于0.8～1。
进一步地，所述过滤颗粒为碳纤维颗粒。
与现有技术相比，本发明的优点在于：
由于待过滤的LCD清洗废水进入所述过滤层后的流动速度呈现先减小再增大的趋势，在废水进入过滤层之后，废水与第一颗粒层以及第二颗粒层之间可以有更加充分的接触时间，并且废水在通过第二颗粒层后还会通过第三过滤层进行再一次的过滤，且水流速率可以增大以确保水进入内芯后的过滤效果，整体上本发明的杂质过滤效果更佳。
