申请日2018.01.22
公开(公告)日2018.09.25
IPC分类号C02F9/04
摘要
一种实验室废水处理反应装置，包括罐体，罐体的顶面开口，罐体的底面中间开设第一通孔，第一通孔内部轴承连接电机的转轴，电机的顶面与罐体的底面固定连接，转轴的下部外周均匀固定安装数个条形凸块，转轴的下部外周套装内齿轮，内齿轮与条形凸块啮合配合，转轴的中部外周固定安装第一挡环，转轴的上部外周固定安装数组搅拌扇叶，内齿轮的外周固定安装左右对称的浮杆，浮杆的底部均匀固定安装数个除垢倒刺，除垢倒刺的尖端能够与罐体的内壁底面接触配合，罐体的底面左侧开设螺纹通孔，螺纹通孔内螺纹安装外螺纹盖。本实用新型结构简单，过滤网、活性炭清理或更换便捷，罐体底部残渣清理方便，能够满足实际需求，适合推广。
权利要求书

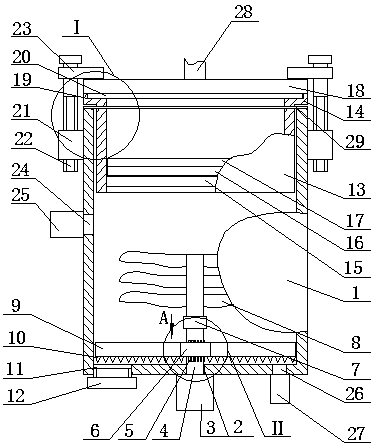

1.一种实验室废水处理反应装置，其特征在于：包括罐体(1)，罐体(1)的顶面开口，罐体(1)的底面中间开设第一通孔(2)，第一通孔(2)内部轴承连接电机(3)的转轴(4)，电机(3)的顶面与罐体(1)的底面固定连接，转轴(4)的下部外周均匀固定安装数个条形凸块(5)，转轴(4)的下部外周套装内齿轮(6)，内齿轮(6)与条形凸块(5)啮合配合，转轴(4)的中部外周固定安装第一挡环(7)，转轴(4)的上部外周固定安装数组搅拌扇叶(8)，内齿轮(6)的外周固定安装左右对称的浮杆(9)，浮杆(9)的底部均匀固定安装数个除垢倒刺(10)，除垢倒刺(10)的尖端能够与罐体(1)的内壁底面接触配合，罐体(1)的底面左侧开设螺纹通孔(11)，螺纹通孔(11)内螺纹安装外螺纹盖(12);罐体(1)的上口内设有圆管(13)，圆管(13)的外侧与罐体(1)的内侧接触配合，圆管(13)能够沿罐体(1)的内壁上下滑动，圆管(13)外周的上端固定连接第二挡环(14)的内侧，圆管(13)与第二挡环(14)为一体结构，第二挡环(14)的底面能够与罐体(1)的顶面接触配合，圆管(13)的内侧底部固定安装网板(15)，圆管(13)的内部分别活动安装活性炭板(16)、过滤网(17)，网板(15)的顶面与活性炭板(16)的底面接触配合，活性炭板(16)的顶面与过滤网(17)的底面接触配合;圆管(13)的上口设有罐盖(18)，罐盖(18)的顶部固定安装进水管(28)，罐体(1)左侧的上部开设注药口(24)，注药口(24)的外端固定连接一单向阀(25)的出气口，罐体(1)底面的右侧开设放水孔(26)，放水孔(26)的下端固定连接第二单向阀(27)的进气口。
2.根据权利要求1所述的一种实验室废水处理反应装置，其特征在于：所述的第二挡环(14)的顶面开设环形槽(19)，环形槽(19)内活动安装圆环(20)，圆环(20)的顶部固定连接罐盖(18)的底面，第二挡环(14)分别与环形槽(19)、圆环(20)、罐盖(18)中心线共线。
3.根据权利要求1所述的一种实验室废水处理反应装置，其特征在于：所述的罐体(1)的外周分别固定安装左右对称的螺母(21)，螺母(21)内分别螺纹安装螺栓(22)，螺栓(22)外周的顶部分别轴承连接挡板(23)，挡板(23)的底面分别与对应的罐盖(18)的顶面接触配合。
4.根据权利要求1所述的一种实验室废水处理反应装置，其特征在于：所述的罐体(1)的顶面固定安装橡胶垫(29)。
说明书
一种实验室废水处理反应装置
技术领域
本实用新型属于涉及废水处理装置领域，具体地说是一种实验室废水处理反应装置。
背景技术
实验室废水主要来自各科研单位实验研究室和高等院校的科研和教学实验室，实验室废水有其自身的特殊性质：量少、间断性强、高危害、成分复杂多变;所以实验室废水的合理处理对环境保护至关重要，但现有的废水处理装置结构复杂，反应池一般为罐体，过滤网、活性炭清理或更换困难，罐体底部残渣清理困难，不能够满足实际需求，故我们需要设计一种新型的实验室废水处理反应装置。
实用新型内容
本实用新型提供一种实验室废水处理反应装置，用以解决现有技术中的缺陷。
本实用新型通过以下技术方案予以实现：
一种实验室废水处理反应装置，包括罐体，罐体的顶面开口，罐体的底面中间开设第一通孔，第一通孔内部轴承连接电机的转轴，电机的顶面与罐体的底面固定连接，转轴的下部外周均匀固定安装数个条形凸块，转轴的下部外周套装内齿轮，内齿轮与条形凸块啮合配合，转轴的中部外周固定安装第一挡环，转轴的上部外周固定安装数组搅拌扇叶，内齿轮的外周固定安装左右对称的浮杆，浮杆的底部均匀固定安装数个除垢倒刺，除垢倒刺的尖端能够与罐体的内壁底面接触配合，罐体的底面左侧开设螺纹通孔，螺纹通孔内螺纹安装外螺纹盖;罐体的上口内设有圆管，圆管的外侧与罐体的内侧接触配合，圆管能够沿罐体的内壁上下滑动，圆管外周的上端固定连接第二挡环的内侧，圆管与第二挡环为一体结构，第二挡环的底面能够与罐体的顶面接触配合，圆管的内侧底部固定安装网板，圆管的内部分别活动安装活性炭板、过滤网，网板的顶面与活性炭板的底面接触配合，活性炭板的顶面与过滤网的底面接触配合;圆管的上口设有罐盖，罐盖的顶部固定安装进水管，罐体左侧的上部开设注药口，注药口的外端固定连接一单向阀的出气口，罐体底面的右侧开设放水孔，放水孔的下端固定连接第二单向阀的进气口。
如上所述的一种实验室废水处理反应装置，所述的第二挡环的顶面开设环形槽，条形槽内活动安装圆环，圆环的顶部固定连接罐盖的底面，第二挡环分别与环形槽、圆环、罐盖中心线共线。
如上所述的一种实验室废水处理反应装置，所述的罐体的外周分别固定安装左右对称的螺母，螺母内分别螺纹安装螺栓，螺栓外周的顶部分别轴承连接挡板，挡板的底面分别与对应的罐盖的顶面接触配合。
如上所述的一种实验室废水处理反应装置，所述的罐体的顶面固定安装橡胶垫。
本实用新型的优点是：本实用新型结构简单，过滤网、活性炭清理或更换便捷，罐体底部残渣清理方便，能够满足实际需求，适合推广。实验室废水处理时，废水从进水管进入罐体内部，废水先后经过过滤网、活性炭的初步过滤并流到罐体的底部，浮杆随废水液面不断升高而升高，当废水液面没过搅拌扇叶后，电机通电开始带动搅拌扇叶转动，将废水处理所需的药物通过第一单向阀、注药口注入罐体内，药物在搅拌扇叶的搅拌下与废水充分混合、反应，此时内齿轮位于条形凸块的上方，内齿轮的顶面与第一挡环的底面接触配合，浮杆不转动;当废水与药物反应完全后，打开第二单向阀，使处理后的废水经放水孔流出，当罐体内部的废水流尽时，浮杆重新落下，除垢倒刺的尖端与罐体内底面接触配合，此时内齿轮与条形凸块啮合配合，电机通电开始带动浮杆转动，浮杆底部的除垢倒刺将罐体内底面废水处理反应产生的沉淀物、结晶、污垢刮落，拧下外螺纹盖，使刮落的残渣从螺纹通孔内掉出来;当活性炭、过滤网需要清理或更换时，将圆管从罐体的上口内拉出，或者将罐盖打开便能够直接对活性炭、过滤网进行清理或更换。
