申请日2019.01.16
公开(公告)日2019.03.08
IPC分类号A47K1/02; E03C1/14; E03C1/122; E03C1/24
摘要
本发明提出了一种废水收集利用浴室用储物柜，包括桌面、水槽、桌腿、柜体、废水盆、所述桌面上设有水槽，所述水槽底部设有废水管，所述桌面底部设有支撑面，所述支撑面底部设有若干个桌腿，所述桌腿之间设有横杆，所述横杆上设有柜体，所述柜体内中部设有隔离推板，所述隔离推板上设有废水盆，所述废水盆与废水管连接。与现有技术相比，本发明一种废水收集利用浴室用储物柜，结构合理，在水龙头安装口安装一个水龙头，正常用水，产生的废水通过废水管经过主通道流向下水道，打开阀门，部分废水会流经副通道进入废水盆，当废水盆中水面达到警戒线后会关闭阀门，拉出隔离推板，将废水盆中废水再利用，从而达到对废水的收集再利用。
权利要求书

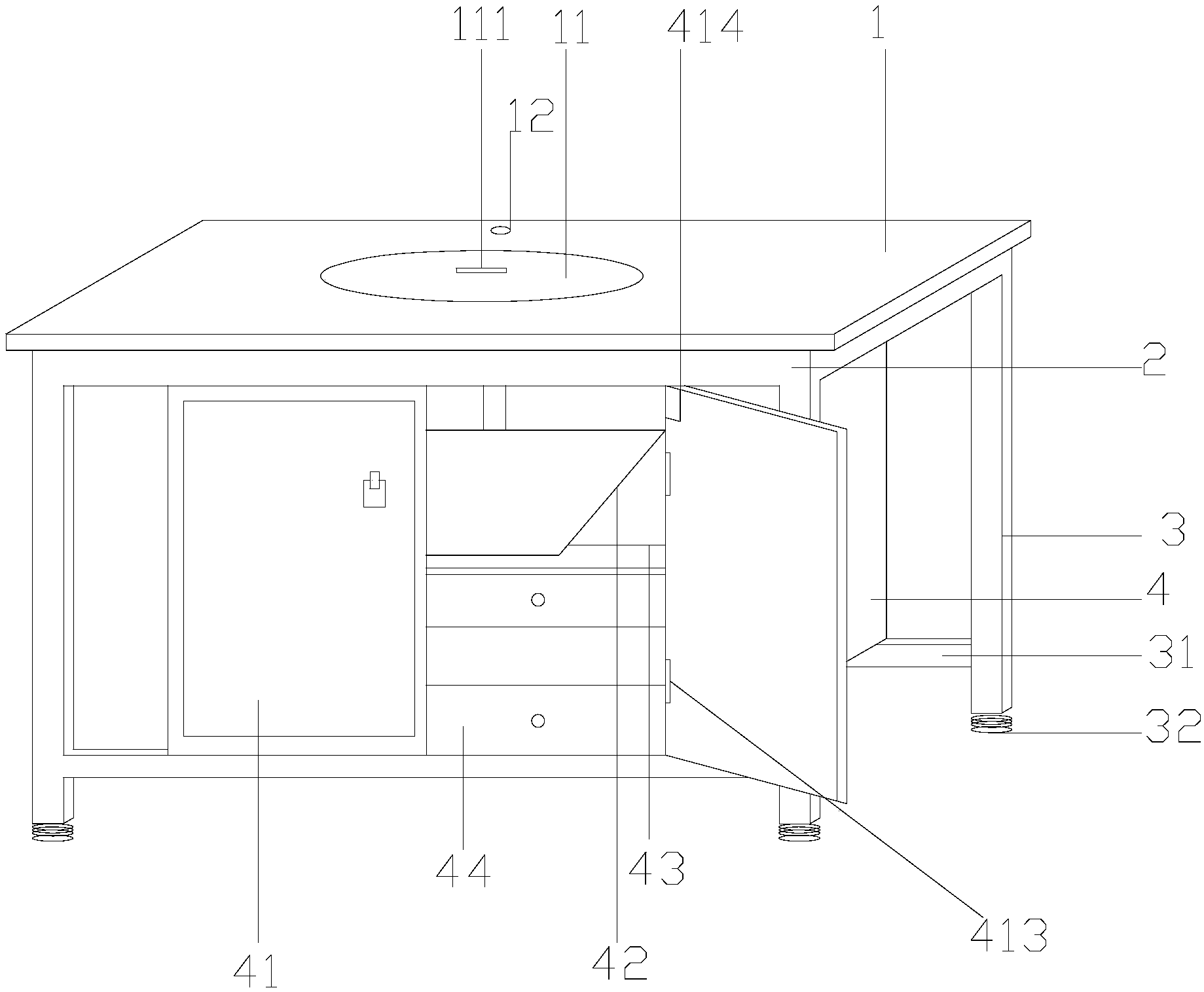

1.一种废水收集利用浴室用储物柜，其特征在于：包括桌面(1)、水槽(11)、支撑面(2)、桌腿(3)、横杆(31)、柜体(4)、柜门(41)、废水盆(42)、隔离推板(43)、抽屉(44)、废水管(112)，所述桌面(1)上设有水槽(11)，所述水槽(11)底部设有废水管(112)，所述桌面(1)底部设有支撑面(2)，所述支撑面(2)底部设有若干个桌腿(3)，所述桌腿(3)之间设有横杆(31)，所述横杆(31)上设有柜体(4)，所述柜体(4)上设有柜门(41)，所述柜体(4)内中部设有隔离推板(43)，所述隔离推板(43)上设有废水盆(42)，所述废水盆(42)与废水管(112)连接，所述隔离推板(43)下方设有若干个抽屉(44)。
2.按照权利要求1所述的废水收集利用浴室用储物柜，其特征在于：所述桌面(1)上设有一个的水龙头安装口(12)，所述水龙头安装口(12)位于水槽(11)后方，所述水槽(11)内设有一个防溢出口(111)，所述防溢出口(111)位于水槽(11)上部。
3.按照权利要求1所述的废水收集利用浴室用储物柜，其特征在于：所述废水管(112)设有主通道(113)和副通道(114)，所述主通道(113)通往下水道，所述副通道(114)与废水盆(42)相连。
4.按照权利要求3所述的废水收集利用浴室用储物柜，其特征在于：所述副通道(114)上设有阀门(115)，所述废水盆(42)内设有警戒线(116)，所述警戒线(116)与阀门(115)电子感应联接。
5.按照权利要求1所述的废水收集利用浴室用储物柜，其特征在于：所述柜体(4)两侧中部设有轨道(45)，所述隔离推板(43)两侧设有若干定向轮(431)，所述定向轮(431)可在轨道(45)上定向滑动。
6.按照权利要求1所述的废水收集利用浴室用储物柜，其特征在于：所述桌腿(3)底部设有桌腿垫(32)，所述桌腿垫(32)，所述桌腿垫(32)内部设有个可用于升降的弹簧圈(321)。
7.按照权利要求1所述的废水收集利用浴室用储物柜，其特征在于：所述柜门(41)与柜体(4)连接处设有铰链(413)，所述柜门(41)顶部设有防止柜门快速关闭的缓冲器(414)。
8.按照权利要求1所述的废水收集利用浴室用储物柜，其特征在于：所述柜门(41)上设有门把基座(411)，所述门把基座(411)上设有门把手环(412)，所述门把手环(412)上设有便于抓取的指槽(415)。
说明书
一种废水收集利用浴室用储物柜
【技术领域】
本发明涉及浴室用具领域，特别涉及一种废水收集利用浴室用储物柜。
【背景技术】
随着人们生活水平的不断提高，在如今家居生活中，浴室必不可少，浴室用品也随之越来越多：牙刷、牙杯、沐浴露、洗发水、洗面奶等等，因此浴室用储物柜的诞生是必然，它可以用来一些轻便体积不大的浴室用品，浴室内用水十分频繁，产生的废水也还有利用价值，因而对废水进行收集再利用十分有必要，可以做到节约水资源。
【发明内容】
本发明的目的在于克服上述现有技术的不足，提供一种废水收集利用浴室用储物柜，其旨在解决现有技术中对废水的再利用率低，水资源浪费严重等技术问题。
为实现上述目的，本发明提出了一种废水收集利用浴室用储物柜，其特征在于：包括桌面、水槽、支撑面、桌腿、横杆、柜体、柜门、废水盆、隔离推板、抽屉、废水管，所述桌面上设有水槽，所述水槽底部设有废水管，所述桌面底部设有支撑面，所述支撑面底部设有若干个桌腿，所述桌腿之间设有横杆，所述横杆上设有柜体，所述柜体上设有柜门，所述柜体内中部设有隔离推板，所述隔离推板上设有废水盆，所述废水盆与废水管连接，所述隔离推板下方设有若干个抽屉。
作为优选，所述桌面上设有一个的水龙头安装口，所述水龙头安装口位于水槽后方，所述水槽内设有一个防溢出口，所述防溢出口位于水槽上部。
作为优选，所述废水管设有主通道和副通道，所述主通道通往下水道，所述副通道与废水盆相连。
作为优选，所述副通道上设有阀门，所述废水盆内设有警戒线，所述警戒线与阀门电子感应联接。
作为优选，所述柜体两侧中部设有轨道，所述隔离推板两侧设有若干定向轮，所述定向轮可在轨道上定向滑动。
作为优选，所述桌腿底部设有桌腿垫，所述桌腿垫，所述桌腿垫内部设有个可用于升降的弹簧圈。
作为优选，所述柜门与柜体连接处设有铰链，所述柜门顶部设有防止柜门快速关闭的缓冲器。
作为优选，所述柜门上设有门把基座，所述门把基座上设有门把手环，所述门把手环上设有便于抓取的指槽。
本发明的有益效果：与现有技术相比，本发明提供的一种废水收集利用浴室用储物柜，结构合理，通过调节桌腿下方桌腿垫内的弹簧圈来调节储物柜的高度，在水龙头安装口安装一个合适的水龙头，可以正常用水，水槽内的防溢出口可以有效防止水溢出水槽，产生的废水通过废水管经过主通道流向下水道，打开阀门，部分废水会流经副通道进入废水盆，当废水盆中水面达到警戒线后，警戒线上的电子感应装置会关闭阀门，此时可以拉出隔离推板，将废水盆中废水再利用，从而达到对废水的收集再利用，隔离推板下方的抽屉也可以用来放置一些浴室用具。
