申请日2019.01.16
公开(公告)日2019.03.29
IPC分类号C02F1/461
摘要
一种污水电解槽的圆管嵌套式转动电极以一组等长的，直径大小不等的金属圆管大小相互嵌套成组，固定在一根绝缘转轴上，形成一个嵌套圆管电极极板+绝缘转轴的电极体。在电解处理污水过程中，电极体缓慢转动，极板上不产生絮状物的附着、积聚，堵塞现象，而且电极转体还具有相对增大液相‑电极极板接触面积、增大传质系数，促进电化学反应进程，提高反应效率，占地面积小等优点。
权利要求书
1.一种污水电解槽的圆管嵌套式转动电极，其特征是：一组等长的，直径大小不等;直径由小到大，相互直径差相等的圆柱形金属圆管(材质为铁或者铝)，大小相互嵌套，由内到外平行排列构成一个嵌套同心圆管组，固定在一根绝缘转轴上，形成一个嵌套圆管电极极板+绝缘转轴的电极体;所述圆柱形管数量不少于2个;一个圆管接电源正极，另外一个圆管接电源负极;当圆管数量大于4个时，圆管或者交替连接电源正极、负极;或者一个圆管接电源负极，其余圆管接电源正极;或者反之;在电解槽阴阳极之间，可以嵌套1～6个与阴阳极板相互平行的、相互独立、绝缘的金属管;相邻管壁有一定间距;内外管壁上有凸棱或凹槽。
说明书
一种污水电解槽的圆管嵌套式转动电极
技术领域
本发明涉及一种通过电化学对污水进行氧化和消毒，澄清水体，提高污水处理效果的污水电解槽的圆管嵌套式转动电极，属于污水电解处理领域。
背景技术
近些年，我国经济高速发展，城市污水排放量持续增加，城市水环境受到严重污染，污水问题已是当前中国一个严峻的环保和经济问题。由于污水处理成本高，财政投入难以为继，使得我国污水处理率很低，污水处理的成本和处理效率极大地制约了污水处理业的发展。因此，研究和开发成本低，速度快、效率高的污水处理新工艺、新设备是污水处理业的发展方向。
污水电解处理方法就是在电解槽内装置极板，使废水中有害物质在阴、阳两极上分别发生氧化和还原反应，转化成为无害物质以实现废水净化的方法。
在多种可用作电极的金属材料中，铝和铁由于其良好的溶解性和相对低廉的价格最经常被选做电解槽极板。当工业废水含有大量重金属污染物、酸碱污染物等，多采用铁作电极;而对于污染相对较轻的生活污水，则多采用金属铝作电极。这是由于铝电极出水稳定、清洁，能满足较高的处理需求。电解槽要求两极板间取适当间距，以保证电能消耗较少而又便于安装、运行和维修。
这种水处理法包括电极表面上的电化学作用、间接氧化和间接还原作用(利用电极附近产生的化学产物与水中物质发生化学反应)、电浮选作用(利用电解过程中产生的微小O2、H2气泡的上浮)、电絮凝作用(由于铁或铝制金属阳极溶解的离子进一步水解，成为氢氧化亚铁或氢氧化铝等不溶于水的金属氢氧化物活性混凝剂。这种物质呈多孔性凝胶结构，具有表面电荷作用和较强的吸附作用，能对废水中的有机或无机污染物起抱合凝聚作用，使污染物相互凝聚而从废水中分离出来)等。
电解法处理的优点是：使用低压直流电源，不耗费大量化学药剂，在常温常压下操作，管理简便;如废水中污染物浓度发生变化，可以通过调整电压和电流的方法,保证出水水质稳定;处理装置占地面积小。缺点是：处理大量废水时耗电，它的溶解性阳极消耗较大，溶解的阳极粒子作为核点形成絮凝剂，使污水中悬浮固体物沉淀，大量絮状悬浮物附着在电极板上，造成过水流量低，而且会附着在电极板上越来越多，造成电极板间絮凝装置故障，电场电压高，频繁报警，导致整体设备停用。
发明内容
为解决溶解性阳极消耗大，大量絮状悬浮物附着在电极板上，造成过水流量低、频发电极板间絮凝装置故障等缺陷，本发明创造性地发明了转动结构型电极。因为两极板取适当间距，可以保证电能消耗较少而又便于安装、运行和维修。故本发明取2个等长的、直径大小不等的金属圆管(材质为铁或者铝)取适当间距，内外相互平行嵌套，构成一个嵌套圆管组，固定在同一根绝缘转轴上，一个圆管接电源正极，另外一个圆管接电源负极，构成电解槽的阴阳两极。圆管式电极具有电化学反应有效面积大，比表面积大，处理效率高的特点。传动装置驱动电极轴体以低的角速度在电解槽内转动，转动的筒体促使沉淀物在重力和周向剪切力的作用下滑动下移，最后从筒面上落入池底，沉入贮泥斗，从而不会在筒体间形成吸附、积聚，堵塞现象。
由于筒体随转轴转动。通过快速转动转轴，形成强烈湍动的剪切流，即可对筒体电极造成高速冲刷作用，清除可能的淤积、堵塞非常方便。
本发明解决其技术问题所采用的技术方案：
一种污水电解槽的圆管嵌套式转动电极，其特征是：一组等长的，直径大小不等;直径由小到大，相互直径差相等的圆柱形金属圆管(材质为铁或者铝)，大小相互嵌套，由内到外平行排列构成一个嵌套同心圆管组，固定在一根绝缘转轴上，形成一个嵌套圆管电极极板+绝缘转轴的电极体;所述圆柱形管数量不少于2个;一个圆管接电源正极，另外一个圆管接电源负极;当圆管数量大于4个时，圆管或者交替连接电源正极、负极;或者一个圆管接电源负极，其余圆管接电源正极;或者反之;在电解槽阴阳极之间，可以嵌套1～6个与阴阳极板相互平行的、相互独立、绝缘的金属管;相邻管壁有一定间距;内外管壁上有凸棱或凹槽。

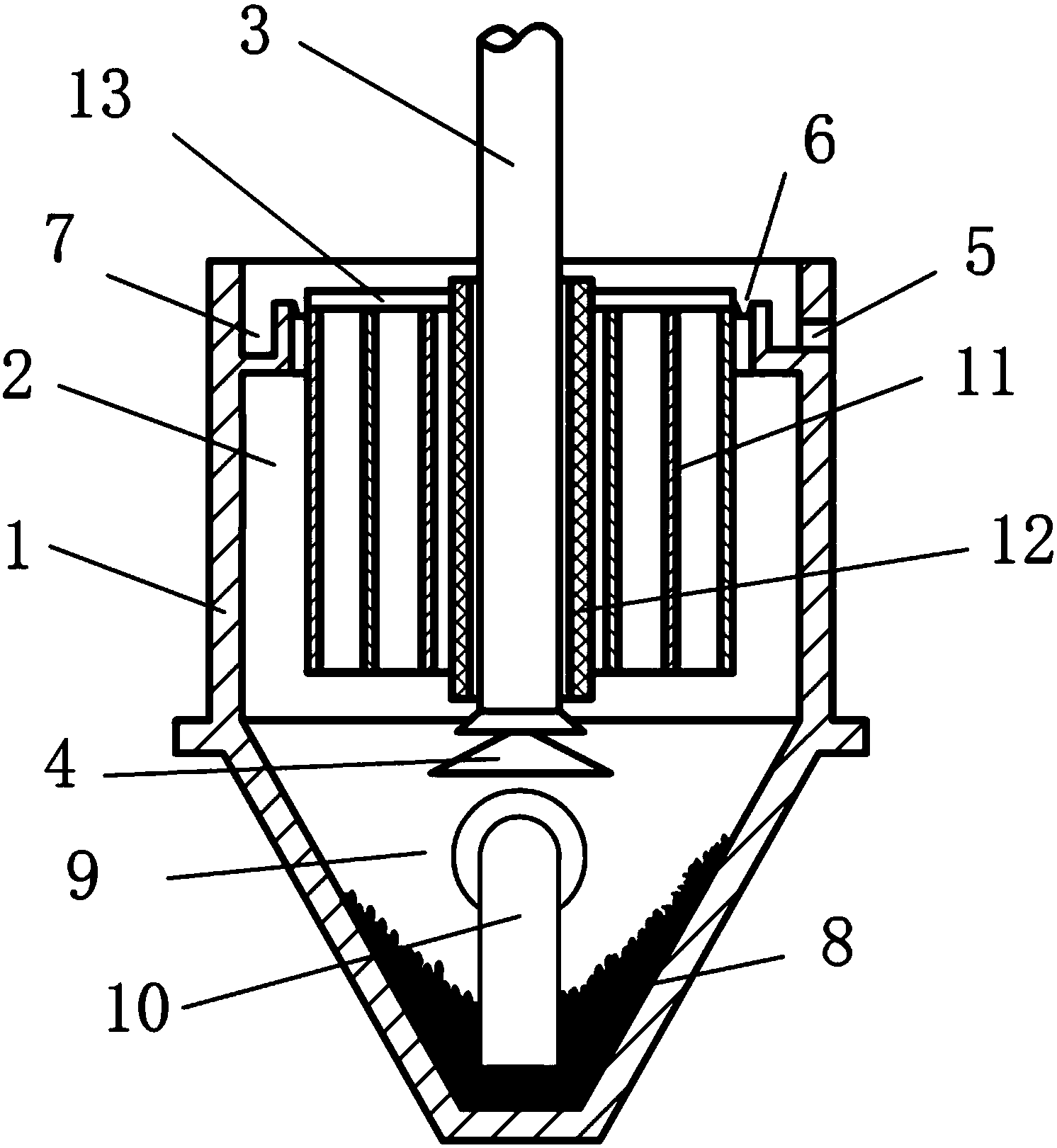

电极体浸在污水电解槽内，由传动装置驱使绝缘转轴以较低的角速度在电解槽内转动;电解槽内充满污水，水流在电解槽中沿转轴的轴向流动，从转轴一端流入电解槽，从另一端流出电解槽;槽底有贮泥斗。
本发明的有益效果是，圆管嵌套式转动电极极板上不产生絮状物的附着、积聚，堵塞现象;嵌套式转动电极具有电化学反应有效面积大，比表面积大，电解处理效率高，占地面积小等优点;在电解槽阴阳极之间，若再加入一块或一系列的平行金属板，则这些金属板向着阳极面的显阴极性，向着阴极面的显阳极性，形成双极性电极，所构成的电解槽即为双极性电解槽;圆管嵌套式转动电极连接简单，运行安全，耗电量显著减少，从而达到节能效果。
