申请日2018.01.20
公开(公告)日2018.07.03
IPC分类号B01D21/28; B01D21/04; B01D21/00
摘要
本发明公开了一种化工污水用快速沉淀装置，包括底座，底座的上表面从左至右依次连接有第一沉淀室，增压泵和第二沉淀室，第一沉淀室和第二沉淀室之间通过导管连通，第一沉淀室的侧壁连接有支撑板，支撑板的上表面连接有电机，电机的输出端通过联轴器连接有第一搅拌杆，第一搅拌杆贯穿第一沉淀室侧壁的中心位置且向其内腔延伸，第一搅拌杆上设有第一螺旋叶片，第一沉淀室内设有关于第一搅拌杆对称的两个第二搅拌杆，第二搅拌杆上设有第二螺旋叶片，第一螺旋叶片和第二螺旋叶片的螺旋方向相同。本发明结构简单，操作方便，加快了化工污水沉淀的速度，提高了污水处理的效率。
权利要求书

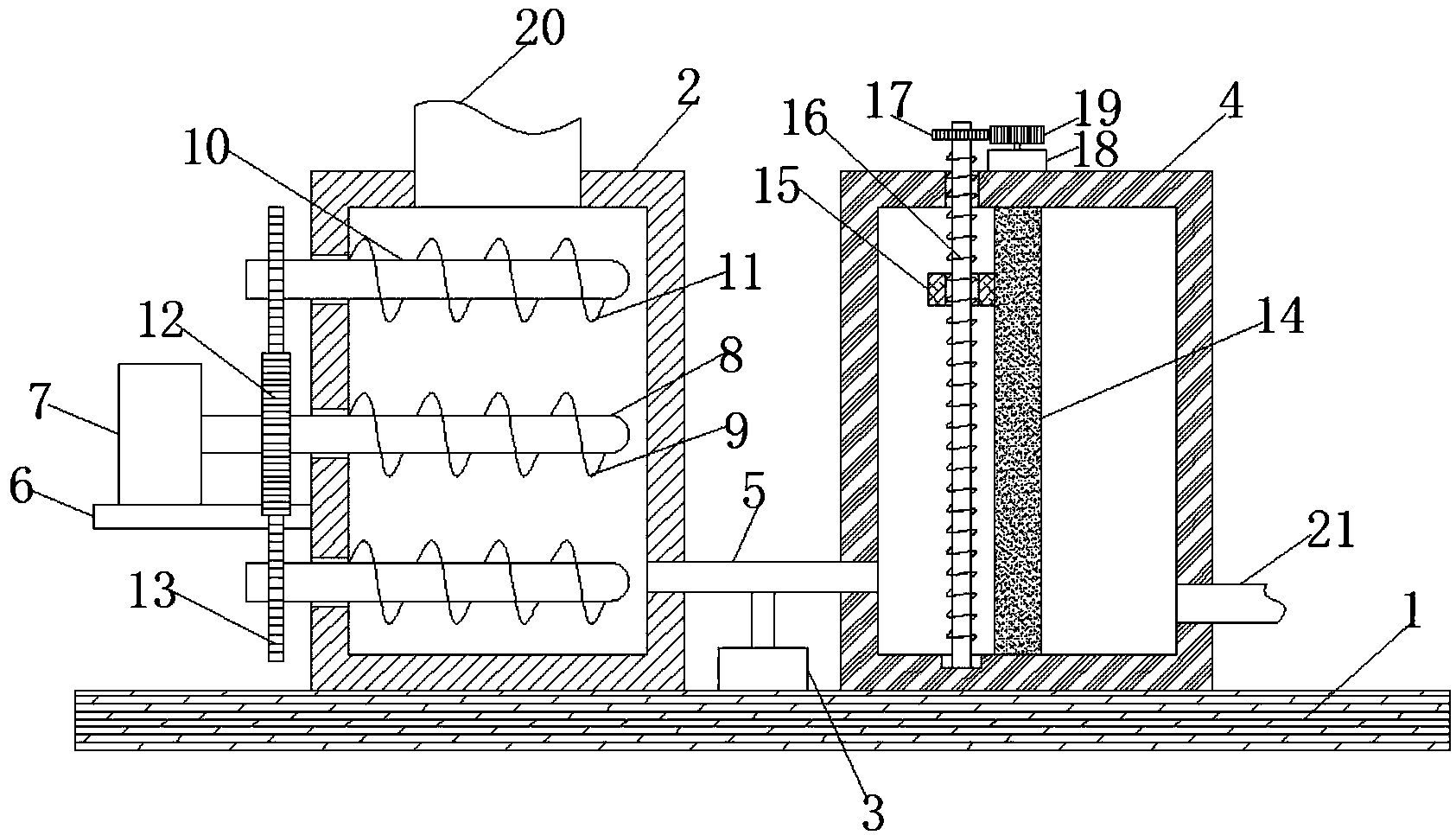

1.一种化工污水用快速沉淀装置，包括底座(1)，其特征在于，所述底座(1)的上表面从左至右依次固定连接有第一沉淀室(2)，增压泵(3)和第二沉淀室(4)，所述第一沉淀室(2)和第二沉淀室(4)之间通过导管(5)连通，所述第一沉淀室(2)的侧壁固定连接有支撑板(6)，所述支撑板(6)的上表面固定连接有电机(7)，所述电机(7)的输出端通过联轴器连接有第一搅拌杆(8)，所述第一搅拌杆(8)贯穿第一沉淀室侧壁(2)的中心位置且向其内腔延伸，所述第一搅拌杆(8)上设有第一螺旋叶片(9)，所述第一沉淀室(2)内设有关于第一搅拌杆(8)对称的两个第二搅拌杆(10)，所述第二搅拌杆(10)上设有第二螺旋叶片(11)，所述第一螺旋叶片(9)和第二螺旋叶片(11)的螺旋方向相同，位于所述第一沉淀室(2)外侧的第一搅拌杆(8)侧壁上固定套设有第一齿轮(12)，位于所述第一沉淀室(2)外侧的第二搅拌杆(10)侧壁上均固定套设有与第一齿轮(12)相啮合的第二齿轮(13)，所述第二沉淀室(4)内腔的中心位置处设有过滤板(14)。
2.根据权利要求1所述的一种化工污水用快速沉淀装置，其特征在于，所述第二沉淀室(4)内滑动连接有刮板(15)，所述刮板(15)与过滤板(14)相抵，所述第二沉淀室(4)内转动连接有螺纹杆(16)，所述螺纹杆(16)贯穿刮板(15)的中心位置，且螺纹杆(16)与刮板(15)螺纹连接，位于所述第二沉淀室(4)外侧的螺纹杆(16)侧壁上固定套设有从动齿轮(17)，所述第二沉淀室(4)的上表面固定连接有伺服驱动电机(18)，所述伺服驱动电机(18)的输出端通过联轴器连接有与从动齿轮(17)相啮合的主动齿轮(19)。
3.根据权利要求1所述的一种化工污水用快速沉淀装置，其特征在于，所述第一沉淀室(2)的上表面开设有进料口(20)。
4.根据权利要求1所述的一种化工污水用快速沉淀装置，其特征在于，所述第一搅拌杆(8)和第二搅拌杆(10)与第一沉淀室(2)的连接处均设有密封垫。
5.根据权利要求2所述的一种化工污水用快速沉淀装置，其特征在于，所述第二沉淀室(4)靠近底部的侧壁上开设有出料口(21)。
6.根据权利要求2所述的一种化工污水用快速沉淀装置，其特征在于，所述刮板(15)靠近过滤板(14)的侧壁上设有刮垫。
说明书
一种化工污水用快速沉淀装置
技术领域
本发明涉及化工污水处理技术领域，尤其涉及一种化工污水用快速沉淀装置。
背景技术
纯净的水在经过使用后改变了原来的物理性质或化学性质，成为了含有不同种类杂质的废水，化工污水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。
当前污水处理厂中的沉淀池功能单一，不能将污水中的杂质清理干净，给下一步的污水处理带来困难，而且现有的添加装置不能均匀的将沉淀剂添加到污水中，导致沉淀速度慢，影响污水处理的效率。
发明内容
本发明的目的是为了解决现有技术中化工污水沉淀速度慢以及污水处理效率低的问题，而提出的一种化工污水用快速沉淀装置。
为了实现上述目的，本发明采用了如下技术方案：
一种化工污水用快速沉淀装置，包括底座，所述底座的上表面从左至右依次固定连接有第一沉淀室，增压泵和第二沉淀室，所述第一沉淀室和第二沉淀室之间通过导管连通，所述第一沉淀室的侧壁固定连接有支撑板，所述支撑板的上表面固定连接有电机，所述电机的输出端通过联轴器连接有第一搅拌杆，所述第一搅拌杆贯穿第一沉淀室侧壁的中心位置且向其内腔延伸，所述第一搅拌杆上设有第一螺旋叶片，所述第一沉淀室内设有关于第一搅拌杆对称的两个第二搅拌杆，所述第二搅拌杆上设有第二螺旋叶片，所述第一螺旋叶片和第二螺旋叶片的螺旋方向相同，位于所述第一沉淀室外侧的第一搅拌杆侧壁上固定套设有第一齿轮，位于所述第一沉淀室外侧的第二搅拌杆侧壁上均固定套设有与第一齿轮相啮合的第二齿轮，所述第二沉淀室内腔的中心位置处设有过滤板。
优选的，所述第二沉淀室内滑动连接有刮板，所述刮板与过滤板相抵，所述第二沉淀室内转动连接有螺纹杆，所述螺纹杆贯穿刮板的中心位置，且螺纹杆与刮板螺纹连接，位于所述第二沉淀室外侧的螺纹杆侧壁上固定套设有从动齿轮，所述第二沉淀室的上表面固定连接有伺服驱动电机，所述伺服驱动电机的输出端通过联轴器连接有与从动齿轮相啮合的主动齿轮。
优选的，所述第一沉淀室的上表面开设有进料口。
优选的，所述第一搅拌杆和第二搅拌杆与第一沉淀室的连接处均设有密封垫。
优选的，所述第二沉淀室靠近底部的侧壁上开设有出料口。
优选的，所述刮板靠近过滤板的侧壁上设有刮垫。
与现有技术相比，本发明提供了一种化工污水用快速沉淀装置，具备以下有益效果：
1、该化工污水用快速沉淀装置，通过设置第一沉淀室、第二沉淀室、增压泵、导管、电机、第一搅拌杆、第二搅拌杆、第一螺旋叶片、第二螺旋叶片、第一齿轮、第二齿轮和过滤板，化工污水和沉淀剂加入第一沉淀室，启动电机正转，带动第一搅拌杆上的第一螺旋叶片正转，通过第一齿轮和第二齿轮，带动第二搅拌杆上的第二螺旋叶片反转，第一螺旋叶片和第二螺旋叶片的螺旋方向相同，从而使第一螺旋叶片和第二螺旋叶片的搅拌方向相反，保证污水沉淀剂与污水充分混合，提高沉淀的效率，沉淀合适时间后，启动增压泵，将第一沉淀室的水通过导管通入第二沉淀室，通过过滤板过滤，保证沉淀的效果更佳。
2、该化工污水用快速沉淀装置，通过设置刮板、过滤板、螺纹杆、从动齿轮、伺服驱动电机和主动齿轮，过滤板过滤污水时，过滤板上的杂质会影响过滤效率，启动连接有主动齿轮的伺服驱动电机顺时针转动，带动连接有从动齿轮的螺纹杆转动，使螺纹杆螺纹连接的刮板向下运动，伺服驱动电机逆时针转动，刮板向上运动，如此反复，将过滤板上的杂质清理干净，从而提高污水处理的效率。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构简单，操作方便，加快了化工污水沉淀的速度，提高了污水处理的效率。
