申请日2017.12.19
公开(公告)日2018.09.25
IPC分类号C02F1/04; C02F103/30
摘要
本实用新型提供了一种纺织污水净化装置，包括污水管，所述外壁设有加热网，所述污水管向上延伸出排气管所述排气管端部均与一传输管连通，所述传输管端部设有抽风机，所述抽风机后方设有冷凝器。本实用新型采用加热蒸发的方式净化污水，避免传统沉降式净化所存在的调节净化剂错误情况发生。
权利要求书

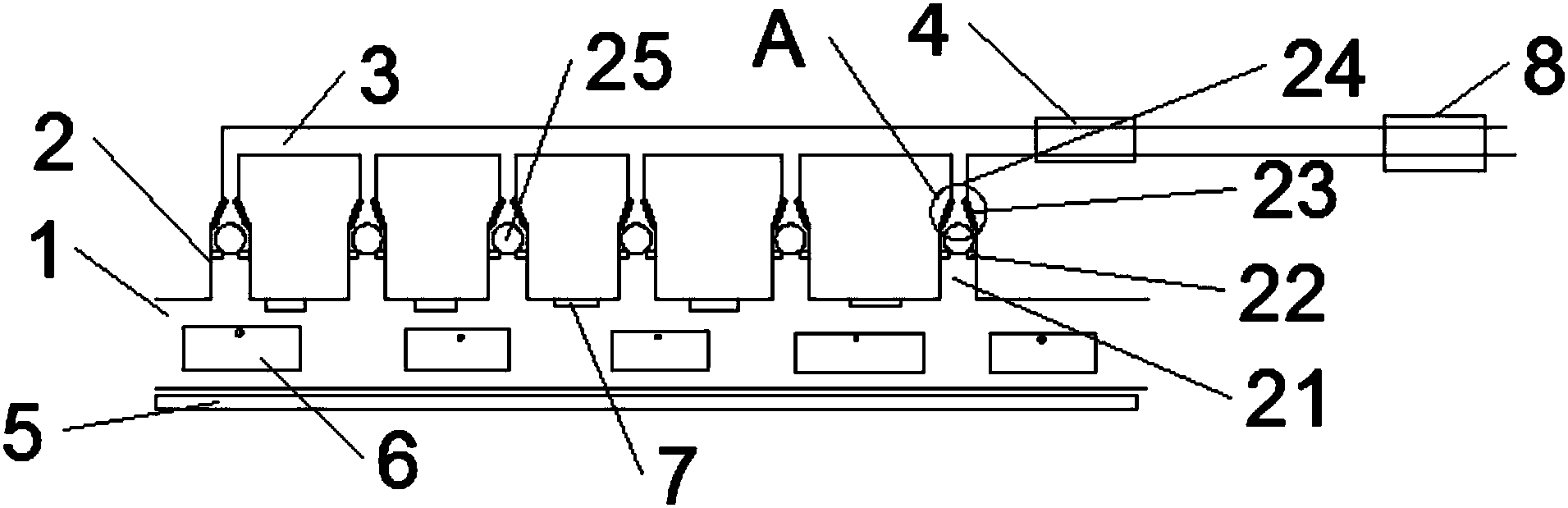

1.一种纺织污水净化装置，其特征在于：包括污水管(1)，所述污水管(1)外壁设有加热网(5)，所述污水管(1)延长度方向向上延伸出多根排气管(2)，每根排气管(2)端部均与一传输管(3)连通，所述传输管(3)端部设有抽风机(4)，所述抽风机(4)后方设有冷凝器(8)。
2.根据权利要求1所述的一种纺织污水净化装置，其特征在于：所述污水管(1)一侧铰接有清污门(6)，用于清理污水管(1)内积累的固体废物。
3.根据权利要求1所述的一种纺织污水净化装置，其特征在于：所述加热网(5)与控制器连接，污水管(1)内还沿长度方向均匀设有多个温度传感器(7)，所述温度传感器(7)与控制器连接。
4.根据权利要求1所述的一种纺织污水净化装置，其特征在于：所述排气管(2)包括与污水管(1)连通的粗管(21)段以及与传输管(3)连通的细管(24)段，所述粗管(21)段与细管(24)段之间通过一开口向下的喇叭口(23)连通。
5.根据权利要求4所述的一种纺织污水 净化装置，其特征在于：所述粗管(21)段内沿周向设有一凸环(22)，所述凸环(22)与喇叭口(23)之间置有浮球(25)，用于防止污水进入传输管(3)。
6.根据权利要求5所述的一种纺织污水净化装置，其特征在于：所述喇叭口(23)内壁上粘贴有胶垫(26)。
说明书
一种纺织污水净化装置
技术领域
本实用新型属于纺织污水净化领域，尤其是涉及一种纺织污水净化装置。
背景技术
现在纺织行业都是通过沉淀、调节环节后将处理后的水放置到储水池，然后再排放到自然界或将处理后的水作为工业用水循环使用。在该技术中，调节环节一般通过树脂高盐等材料来对污水进行处理。如果调节环节出现问题，不仅仅需要对调节池内的调节材料进行补充，同时还要将整个生产线停工，同时将储水池的水抽出重新除污，大大浪费人力物力。
实用新型内容
有鉴于此，本实用新型旨在提出一种纺织污水净化装置，以净化纺织用水，以便水资源回收利用。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种纺织污水净化装置，包括污水管，所述污水管外壁设有加热网，污水管延长度方向向上延伸出多个排气管，每根排气管端部均与同一传输管连通，所述传输管端部设有抽风机，所述抽风机后方设有冷凝器。
进一步的，所述污水管一侧铰接有清污门，用于清理污水管内积累的固体废物。
进一步的，所述加热网与控制器连接，污水管内还沿长度方向均匀设有多个温度传感器，所述温度传感器与控制器连接，用于观测管道内温度变化，控制温度过高，防止发生危险。
进一步的，所述排气管包括与污水管连通的粗管段以及与传输管连通的细管段，所述粗管段与细管段之间通过一开口向下的喇叭口连通。
进一步的，所述粗管段内沿周向设有一凸环，所述凸环与喇叭口之间置有浮球。用于防止污水进入传输管。
进一步的，所述喇叭口内壁上粘贴有胶垫。
相对于现有技术，本实用新型所述的一种纺织污水净化装置具有以下优势：
本实用新型采用加热蒸发的方式净化污水，避免传统沉降式净化所存在的沉降不彻底的情况发生。
