申请日2017.12.18
公开(公告)日2018.06.01
IPC分类号C02F9/08
摘要
本发明公开了一种用于污水净化的颗粒过滤检测装置，包括筒体、进水管道、出水管道、絮凝剂添加管道、磁棒、搅拌杆、第一过滤网、第一颗粒收集装置、第一振子、第二过滤网、第二颗粒收集装置、第二振子、活性炭过滤网等。其通过在筒体内依次设置第一过滤网、第二过滤网、活性炭过滤网进行逐层过滤，并利用磁棒吸附磁性颗粒，过滤效果好;其通过设置絮凝剂添加剂管道在筒体内加入絮凝剂，并利用磁棒上的搅拌杆进行搅拌，可以有效去除污水中的悬浮物等，净化效果好;其通过在第一过滤网和第二过滤网的低位一侧设置颗粒收集装置，高位一侧设置振子，振子定期振动，堆积在过滤网上的固态颗粒滑落到颗粒收集装置中，避免过滤网堵塞，清理方便。
权利要求书
1.一种用于污水净化的颗粒过滤检测装置，其特征在于，包括：

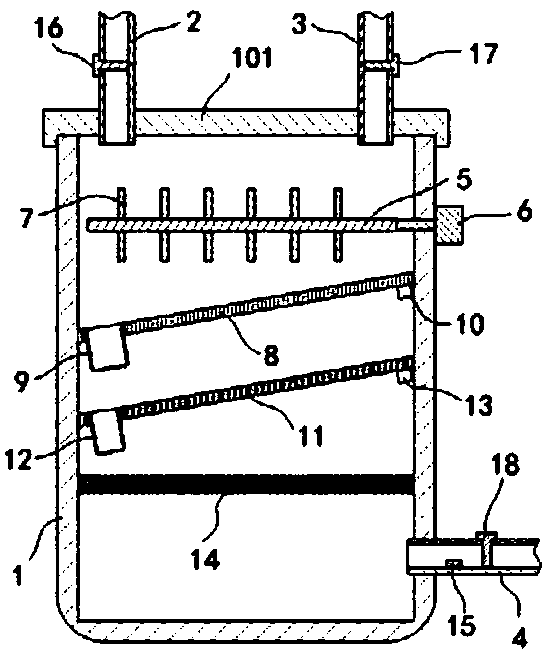

圆柱形的筒体(1)，所述筒体(1)的上端设置有筒盖(101)，所述筒盖(101)上连接有进水管道(2)和絮凝剂添加管道(3)，所述筒体(1)的侧壁下端连接有出水管道(4);
磁棒(5)和第一电机(6)，所述磁棒(5)横向设置在所述筒体(1)的内部上方，所述第一电机(6)设置在所述筒体(1)的外侧壁上，所述第一电机(6)的输出轴穿过所述筒体(1)的侧壁后与所述磁棒(5)连接，所述磁棒(5)上成型有若干搅拌杆(7);
第一过滤网(8)，所述第一过滤网(8)倾斜设置在所述磁棒(5)的下方，所述第一过滤网(8)低位的一侧设置有第一颗粒收集器(9)，所述第一过滤网(8)高位的一侧下端设置有第一振子(10)，所述第一过滤网(8)的一侧成型有圆形通孔(801)，所述圆形通孔(801)的内侧壁粘贴有环形的第一磁铁吸片(802)，所述第一颗粒收集器(9)包括圆柱形的收集框(901)，所述收集框(901)的外侧壁上端粘贴有环形的第二磁铁吸片(902)，所述第二磁铁吸片(902)的上方成型有半环形的第三磁铁吸片(903)，所述第一颗粒收集器(9)的上端插接在所述圆形通孔(801)内，所述第一磁铁吸片(802)的内侧面与所述第二磁铁吸片(902)的外侧面吸合，所述第三磁铁吸片(903)的底面与所述第一磁铁吸片(802)的顶面吸合;
第二过滤网(11)，所述第二过滤网(11)倾斜设置在所述第二过滤网(11)的下方，所述第二过滤网(11)低位的一侧设置有第二颗粒收集器(12)，所述第二过滤网(12)高位的一侧下端设置有第二振子(13)，所述第二颗粒收集器(12)的结构与所述第一颗粒收集器(9)的结构相同，所述第二颗粒收集器(12)的半径小于所述第一颗粒收集器(9)的半径。
2.根据权利要求1所述的一种用于污水 净化的颗粒过滤检测装置，其特征在于，还包括：活性炭过滤网(14)，所述活性炭过滤网(14)设置在所述第二过滤网(12)的下方。
3.根据权利要求1所述的一种用于污水净化的颗粒过滤检测装置，其特征在于，还包括：固态颗粒物浓度检测仪(15)，所述固态颗粒物浓度检测仪(15)设置在所述出水管道(4)内，所述固态颗粒物浓度测试仪(15)用于实时监测出水管道中固态颗粒物浓度指标。
4.根据权利要求1所述的一种用于污水净化的颗粒过滤检测装置，其特征在于：所述第一颗粒收集器(9)顶面与所述第一过滤网(8)的上表面齐平，所述第二颗粒收集器(12)顶面与所述第二过滤网(11)的上表面齐平。
5.根据权利要求1所述的一种用于污水净化的颗粒过滤检测装置，其特征在于：所述第一过滤网(8)的过滤通孔大于所述第二过滤网(11)的过滤通孔。
6.根据权利要求1所述的一种用于污水净化的颗粒过滤检测装置，其特征在于：所述进水管道(2)上设置有第一电磁阀(16)，所述絮凝剂添加管道(3)上设置有第二电磁阀(17)，所述出水管道(4)上设置有第三电磁阀(18)。
7.根据权利要求1所述的一种用于污水净化的颗粒过滤检测装置，其特征在于：所述第一电机(6)的输出轴前端成型有外螺纹，所述磁棒(5)与所述第一电机(6)的输出轴连接的一端成型有螺纹孔，所述第一电机(6)的输出轴螺接在所述磁棒(5)的螺纹孔内。
说明书
一种用于污水净化的颗粒过滤检测装置
技术领域：
本发明属于污水净化设备技术领域，具体是涉及一种用于污水净化的颗粒过滤检测装置。
背景技术：
水是生命之源，人们的日常生活中离不开水。但随着工业的发展，其会产生各种类型的污水，污水统一进入水处理厂进行处理，而污水处理时，先需要对污水进行初步过滤，过滤掉污水内的大颗粒杂质。净化设备在国内使用已经得到了一定程度的普及，在用水时，采用净化设备对水中及输水管路引起的杂质等进行过滤。
而现有的污水输送管上的过滤器结构过于简单，其过滤器一般为孔板结构的滤网或过滤座，其过滤效果差，过滤后的杂质也会堆积在滤网或过滤座上，容易造成污水管道的堵塞，所以滤网或过滤座需要定期进行清理，且清理较为不便。
发明内容：
为此，本发明所要解决的技术问题在于现有技术中用于污水净化设备的过滤器过滤效果差、清理不方便，从而提出一种用于污水净化的颗粒过滤检测装置。
为达到上述目的，本发明的技术方案如下：
一种用于污水净化的颗粒过滤检测装置，包括：
圆柱形的筒体，所述筒体的上端设置有筒盖，所述筒盖上连接有进水管道和絮凝剂添加管道，所述筒体的侧壁下端连接有出水管道。
磁棒和第一电机，所述磁棒横向设置在所述筒体的内部上方，所述第一电机设置在所述筒体的外侧壁上，所述第一电机的输出轴穿过所述筒体的侧壁后与所述磁棒连接，所述磁棒上成型有若干搅拌杆。
第一过滤网，所述第一过滤网倾斜设置在所述磁棒的下方，所述第一过滤网低位的一侧设置有第一颗粒收集器，所述第一过滤网高位的一侧下端设置有第一振子，所述第一过滤网的一侧成型有圆形通孔，所述圆形通孔的内侧壁粘贴有环形的第一磁铁吸片，所述第一颗粒收集器包括圆柱形的收集框，所述收集框的外侧壁上端粘贴有环形的第二磁铁吸片，所述第二磁铁吸片的上方成型有半环形的第三磁铁吸片，所述第一颗粒收集器的上端插接在所述圆形通孔内，所述第一磁铁吸片的内侧面与所述第二磁铁吸片的外侧面吸合，所述第三磁铁吸片的底面与所述第一磁铁吸片的顶面吸合。
第二过滤网，所述第二过滤网倾斜设置在所述第二过滤网的下方，所述第二过滤网低位的一侧设置有第二颗粒收集器，所述第二过滤网高位的一侧下端设置有第二振子，所述第二颗粒收集器的结构与所述第一颗粒收集器的结构相同，所述第二颗粒收集器的半径小于所述第一颗粒收集器的半径。
作为上述技术方案的优选，还包括：
活性炭过滤网，所述活性炭过滤网设置在所述第二过滤网的下方。
作为上述技术方案的优选，还包括：
固态颗粒物浓度检测仪，所述固态颗粒物浓度检测仪设置在所述出水管道内，所述固态颗粒物浓度测试仪用于实时监测出水管道中固态颗粒物浓度指标。
作为上述技术方案的优选，所述第一颗粒收集器顶面与所述第一过滤网的上表面齐平，所述第二颗粒收集器顶面与所述第二过滤网的上表面齐平。
作为上述技术方案的优选，所述第一过滤网的过滤通孔大于所述第二过滤网的过滤通孔。
作为上述技术方案的优选，所述进水管道上设置有第一电磁阀，所述絮凝剂添加管道上设置有第二电磁阀，所述出水管道上设置有第三电磁阀。
作为上述技术方案的优选，所述第一电机的输出轴前端成型有外螺纹，所述磁棒与所述第一电机的输出轴连接的一端成型有螺纹孔，所述第一电机的输出轴螺接在所述磁棒的螺纹孔内。
本发明的有益效果在于：其通过在筒体内依次设置第一过滤网、第二过滤网、活性炭过滤网进行逐层过滤，并利用磁棒吸附磁性颗粒，过滤效果好;其通过设置絮凝剂添加剂管道在筒体内加入絮凝剂，并利用磁棒上的搅拌杆进行搅拌，将污水中的悬浮物等絮凝成胶体颗粒，可以有效去除污水中的悬浮物、部分细菌和溶解性物质，净化效果好;其通过在第一过滤网和第二过滤网的低位一侧设置颗粒收集装置，高位一侧设置振子，振子定期振动，堆积在过滤网上的固态颗粒滑落到颗粒收集装置中，避免过滤网堵塞，清理方便;颗粒收集装置通过磁铁吸片吸附在过滤网上，拆卸方便;其通过设置固态颗粒浓度检测仪，可以实时监测出水管道中固态颗粒物浓度指标。
