申请日2017.12.18
公开(公告)日2018.07.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种蒙砂生产废水处理装置，包括过滤水箱，所述过滤水箱包括输水室，所述输水室的一侧设有出水管，所述输水管的一端连接抽水泵，所述抽水泵的一侧连接有第一输水管，所述输水室的顶部设有输水管，所述输水室的底部设有过滤网，所述过滤网的下方设有过滤箱，所述过滤箱的一侧设有设有第二输水管，所述过滤水箱的一侧设有中和箱，所述中和箱与所述过滤箱通过所述第二输水管连接。有益效果：通过过滤水箱进行过滤，将液体与杂质进行分离，同时通过中和室进行中和，且通过检侧室进行检侧，此外，进行过滤排出，提高了净化的效率，且提高了净化的效果，节省了净化的成本。
权利要求书

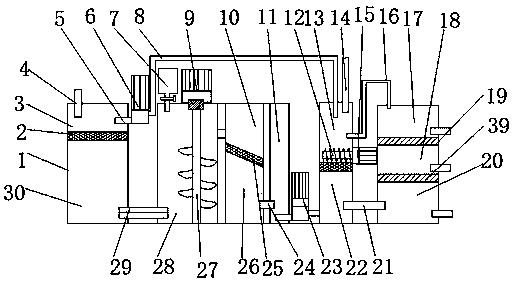

1.一种蒙砂生产废水处理装置，其特征在于，包括过滤水箱(1)，所述过滤水箱(1)包括输水室(3)，所述输水室(3)的一侧设有出水管(5)，所述出水管(5)的一端连接抽水泵(6)，所述抽水泵(6)的一侧连接有第一输水管(8)，所述输水室(3)的顶部设有输水管(4)，所述输水室(3)的底部设有过滤网(2)，所述过滤网(2)的下方设有过滤箱(30)，所述过滤箱(30)的一侧设有设有第二输水管(29)，所述过滤水箱(1)的一侧设有中和箱(28)，所述中和箱(28)与所述过滤箱(30)通过所述第二输水管(29)连接，所述中和箱(28)的顶部设有试剂室(7)，所述试剂室(7)包括试剂盒(31)，所述试剂盒(31)的一侧设有刻度尺(32)，所述试剂盒(31)的下方设有输料管(38)，所述输料管(38)的一侧设有伸缩齿板(36)，所述伸缩齿板(36)的一端设有阻隔板(37)，所述伸缩齿板(36)上设有旋转轴(34)，所述旋转轴(34)上套设旋转齿轮(33)，所述旋转齿轮(33)与所述伸缩齿板(36)活动齿接，所述旋转轴(34)的一端设有旋转把手(35)，所述试剂室(7)的一侧设有搅拌电机(9)，所述搅拌电机(9)的输出轴连接搅拌轴(27)，所述搅拌轴(27)贯穿所述中和箱(28)，所述中和箱(28)的一侧设有吸附室(10)，所述吸附室(10)的底部设有活性炭吸附网(25)，所述活性炭吸附网(25)的下方设有集水室(26)，所述集水室(26)的一侧设有计量室(11)，所述计量室(11)的一侧设有进水口(24)，所述集水室(26)与所述计量室(11)通过所述进水口(24)连接，所述计量室(11)的另一侧设有检测室(22)，所述检测室(22)的一侧设有负压输水阀(23)，所述检测室(22)与所述计量室(11)通过所述负压输水阀(23)连接，所述检测室(22)的上方设有稀释箱(13)，所述稀释箱(13)与所述抽水泵(6)通过所述第一输水管(8)连接，所述稀释箱(13)一侧设有旋转电机(15)，所述旋转电机(15)输出轴上设有旋转轴(12)，所述旋转轴(12)延伸至所述稀释箱(13)内，所述旋转电机(15)的一侧设有大颗粒集尘箱(17)，所述大颗粒集尘箱(17)的顶部设有连接管(16)，所述大颗粒集尘箱(17)与所述稀释箱(13)通过所述连接管(16)连接，所述大颗粒集尘箱(17)的底部设有大颗粒过滤板(19)，所述大颗粒过滤板(19)的下方设有小颗粒集尘箱(18)，所述小颗粒集尘箱(18)的下方设有小颗粒过滤板(39)，所述小颗粒过滤板(39)的下方设有排水室(20)，所述排水室(20)的一侧设有排水管(21)，所述排水室(20)与所述检测室(22)通过所述排水管(21)连接。
2.根据权利要求1所述的一种蒙砂生产废水处理装置，其特征在于，所述稀释箱(13)顶部设有稀释管(14)，所述稀释管连接稀释液箱。
3.根据权利要求1所述的一种蒙砂生产废水处理装置，其特征在于，所述大颗粒集尘箱(17)、所述小颗粒集尘箱(18)与所述排水室(20)的一侧均设有排污阀，所述排污阀内设有旋转杆，所述旋转杆上设有螺旋片。
4.根据权利要求1所述的一种蒙砂生产废水处理装置，其特征在于，所述负压输水阀(23)包括负压电机，所述负压电机的下方设有负压输水室。
5.根据权利要求1所述的一种蒙砂生产废水 处理装置，其特征在于，所述检测室(22)的一侧设有PH检测板，所述PH检测板与所述检测室(22)内壁活动连接。
说明书
一种蒙砂生产废水处理装置
技术领域
本实用新型涉及蒙砂生产废水处理设备技术领域，具体来说，涉及一种蒙砂生产废水处理装置。
背景技术
生产废水而言，生产类废水具有水量小、成分复杂、排放时间不规律等特点，且采用分批排放，各批次废水水质组分均不相同，在蒙砂生产过程中产生大量的废水，且对人体造成较大的伤害。
现阶段，蒙砂生产产生的的废水处理成本较高，且效率低下，效果一般，造成环境污染。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型的目的是提出一种蒙砂生产废水处理装置，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种蒙砂生产废水处理装置，包括过滤水箱，所述过滤水箱包括输水室，所述输水室的一侧设有出水管，所述输水管的一端连接抽水泵，所述抽水泵的一侧连接有第一输水管，所述输水室的顶部设有输水管，所述输水室的底部设有过滤网，所述过滤网的下方设有过滤箱，所述过滤箱的一侧设有设有第二输水管，所述过滤水箱的一侧设有中和箱，所述中和箱与所述过滤箱通过所述第二输水管连接，所述中和箱的顶部设有试剂室，所述试剂室包括试剂盒，所述试剂盒的一侧设有刻度尺，所述试剂盒的下方设有输料管，所述输料管的一侧设有伸缩齿板，所述伸缩齿板的一端设有阻隔板，所述伸缩齿板上设有旋转轴，所述旋转轴上套设旋转齿轮，所述旋转齿轮与所述伸缩齿板活动齿接，所述旋转轴的一端设有旋转把手，所述试剂室的一侧设有搅拌电机，所述搅拌电机的输出轴连接搅拌轴，所述搅拌轴贯穿所述中和箱，所述中和箱的一侧设有吸附室，所述吸附室的底部设有活性炭吸附网，所述活性炭吸附网的下方设有集水室，所述集水室的一侧设有计量室，所述计量室的一侧设有进水口，所述集水室与所述计量室通过所述进水口连接，所述计量室的另一侧设有检测室，所述检测室的一侧设有负压输水阀，所述检测室与所述计量室通过所述负压输水阀连接，所述检测室的上方设有稀释箱，所述稀释箱与所述抽水泵通过所述第一输水管连接，所述稀释箱一侧设有旋转电机，所述旋转电机输出轴上设有旋转轴，所述旋转轴延伸至所述稀释箱内，所述旋转电机的一侧设有大颗粒集尘箱，所述大颗粒集尘箱的顶部设有连接管，所述大颗粒集尘箱与所述稀释箱通过所述连接管连接，所述大颗粒集尘箱的底部设有大颗粒过滤板，所述大颗粒过滤板的下方设有小颗粒集尘箱，所述小颗粒集尘箱的下方设有小颗粒过滤板，所述小颗粒过滤板的下方设有排水室，所述排水室的一侧设有排水管，所述排水室与所述检测室通过所述排水管连接。
进一步的，所述稀释箱顶部设有稀释管，所述稀释管连接稀释液箱。
进一步的，所述大颗粒集尘箱、所述小颗粒集尘箱与所述排水室的一侧均设有排污阀，所述排污阀内设有旋转杆，所述旋转杆上设有螺旋片。
进一步的，所述负压输水阀包括负压电机，所述负压电机的下方设有负压输水室。
进一步的，所述检测室的一侧设有PH检测板，所述PH检测板与所述检测室内壁活动连接。
本实用新型的有益效果：通过过滤水箱进行过滤，将液体与杂质进行分离，同时通过中和室进行中和，且通过检侧室 进行检侧，此外，进行过滤排出，提高了净化的效率，且提高了净化的效果，节省了净化的成本。
