申请日2018.12.28
公开(公告)日2019.03.26
IPC分类号C02F1/24
摘要
本发明涉及一种环保污水处理用平流气浮池排渣装置，包括斜面机架、漂浮件、悬浮物收集装置、悬浮物输送装置及位移装置，所述斜面机架与所述位移装置连接，所述悬浮物收集装置设置在所述漂浮件上，所述悬浮物收集装置与所述斜面机架卡合且可相对所述斜面机架滑动，所述悬浮物收集装置的输入端位于气浮池内，所述悬浮物收集装置的输出端延伸至所述悬浮物输送装置处，所述悬浮物输送装置设置在所述斜面机架上。本发明公开的环保污水处理用平流气浮池排渣装置通过在气浮池里面往复运动就能将气浮池水面上的悬浮物进行收集并排出，提高工作效率。此环保污水处理用平流气浮池排渣装置自动化程度高，工作过程无需工作人员辅助。
权利要求书
1.一种环保污水处理用平流气浮池排渣装置，其特征在于，包括斜面机架(1)、漂浮件(2)、悬浮物收集装置(3)、悬浮物输送装置(4)及位移装置(5)，所述斜面机架(1)与所述位移装置(5)连接，所述悬浮物收集装置(3)设置在所述漂浮件(2)上，所述悬浮物收集装置(3)与所述斜面机架(1)卡合且可相对所述斜面机架(1)滑动，所述悬浮物收集装置(3)的输入端位于气浮池(6)内，所述悬浮物收集装置(3)的输出端延伸至所述悬浮物输送装置(4)处，所述悬浮物输送装置(4)设置在所述斜面机架(1)上，所述悬浮物输送装置(4)用于将所述悬浮物收集装置(3)输入的漂浮物输出。
2.根据权利要求1所述的环保污水处理用平流气浮池排渣装置，其特征在于，所述悬浮物收集装置(3)的数量为两个，两个所述悬浮物收集装置(3)设置在所述漂浮件(2)上且位于所述漂浮件(2)两侧，两个所述悬浮物收集装置(3)与所述漂浮件(2)形成卡合空隙，所述斜面机架(1)设置在所述卡合空隙处，所述悬浮物收集装置(3)随着所述漂浮件(2)上下浮动时可相对所述斜面机架(1)移动，所述斜面机架(1)随着所述位移装置(5)移动时可带动所述悬浮物收集装置(3)运动。
3.根据权利要求1所述的环保污水处理用平流气浮池排渣装置，其特征在于，所述悬浮物收集装置(3)包括安装座(31)、橡胶叶片套(32)、第一输送带(33)、第二输送带(34)及橡胶拨片轮(35)，所述安装座(31)与所述斜面机架(1)卡合，所述橡胶叶片套(32)设置在所述安装座(31)上，所述橡胶叶片套(32)用于将漂浮物输入，所述第一输送带(33)设置在所述安装座(31)上，所述第一输送带(33)用于承接所述橡胶叶片套(32)输入的漂浮物，所述第二输送带(34)设置在所述安装座(31)上，所述第二输送带(34)的数量为两个，两个所述第二输送带(34)为与所述第一输送带(33)两端，两个所述第二输送带(34)与所述第一输送带(33)形成输入通道，所述橡胶拨片轮(35)设置在所述安装座(31)上，所述橡胶拨片轮(35)的数量为两个，两个所述橡胶拨片轮(35)设置在所述橡胶叶片套(32)的两端，两个所述橡胶拨片轮(35)用于将所述橡胶叶片套(32)的两端的漂浮物输入所述橡胶叶片套(32)工作范围内。
4.根据权利要求3所述的环保污水处理用平流气浮池排渣装置，其特征在于，所述安装座(31)包括限位侧板(311)、连接板(312)、安装侧板(313)、进渣板(314)、安装板(315)及刮板(316)，所述限位侧板(311)的数量为两块，两块所述限位侧板(311)之间通过所述连接板(312)连接，所述第一输送带(33)设置在所述连接板(312)上，所述安装侧板(313)的数量为两块，两块所述安装侧板(313)设置在所述连接板(312)两端，所述第二输送带(34)设置在所述安装侧板(313)上，所述橡胶拨片轮(35)两端设置在所述安装侧板(313)上，所述进渣板(314)与所述连接板(312)连接，所述进渣板(314)与所述橡胶叶片套(32)配合输入漂浮物，所述安装板(315)的数量为两块，所述安装板(315)与所述安装侧板(313)连接，所述安装板(315)位于所述进渣板(314)两侧，所述橡胶拨片轮(35)设置在所述安装板(315)上，所述刮板(316)设置在所述第一输送带(33)一侧，所述刮板(316)用于刮除第一输送带(33)上悬浮物。
5.根据权利要求4所述的环保污水处理用平流气浮池排渣装置，其特征在于，还包括导向轮(37)，所述导向轮(37)设置在所述限位侧板(311)上，所述导向轮(37)用于与所述气浮池(6)的侧壁相抵。
6.根据权利要求3所述的环保污水处理用平流气浮池排渣装置，其特征在于，还包括毛刷套(38)，所述毛刷套(38)设置在所述橡胶叶片套(32)的叶片之间。
7.根据权利要求3所述的环保污水处理用平流气浮池排渣装置，其特征在于，所述斜面机架(1)包括面板(11)、底盒(12)、连接柱(13)、引导板(14)、限位盒(15)、限位件(16)、进口(17)及限位槽(18)，所述面板(11)与所述底盒(12)之间通过所述连接柱(13)连接，所述面板(11)与所述底盒(12)之间设有进口(17)，所述底盒(12)内侧设有所述引导板(14)，所述限位盒(15)设置在所述底盒(12)上，所述限位盒(15)与所述面板(11)位于所述底盒(12)的两侧，所述限位盒(15)设有限位槽(18)，所述悬浮物输送装置(4)设置在所述限位槽(18)处，所述限位件(16)设置在所述底盒(12)上，所述限位件(16)位于所述底盒(12)外侧，所述限位件(16)用于在所述悬浮物收集装置(3)下移时对所述悬浮物收集装置(3)进行限位。
8.根据权利要求1所述的环保污水处理用平流气浮池排渣装置，其特征在于，所述悬浮物输送装置(4)包括限位板(41)、第四输送带(42)及第五输送带(43)，所述限位板(41)设置在所述斜面机架(1)上，所述第四输送带(42)与所述第五输送带(43)设置在所述限位板(41)上，所述第四输送带(42)与所述第五输送带(43)依次设置，所述第四输送带(42)用于承接所述悬浮物收集装置(3)的悬浮物，所述第五输送带(43)用于将所述第四输送带(42)上的悬浮物输入集渣池(7)内。

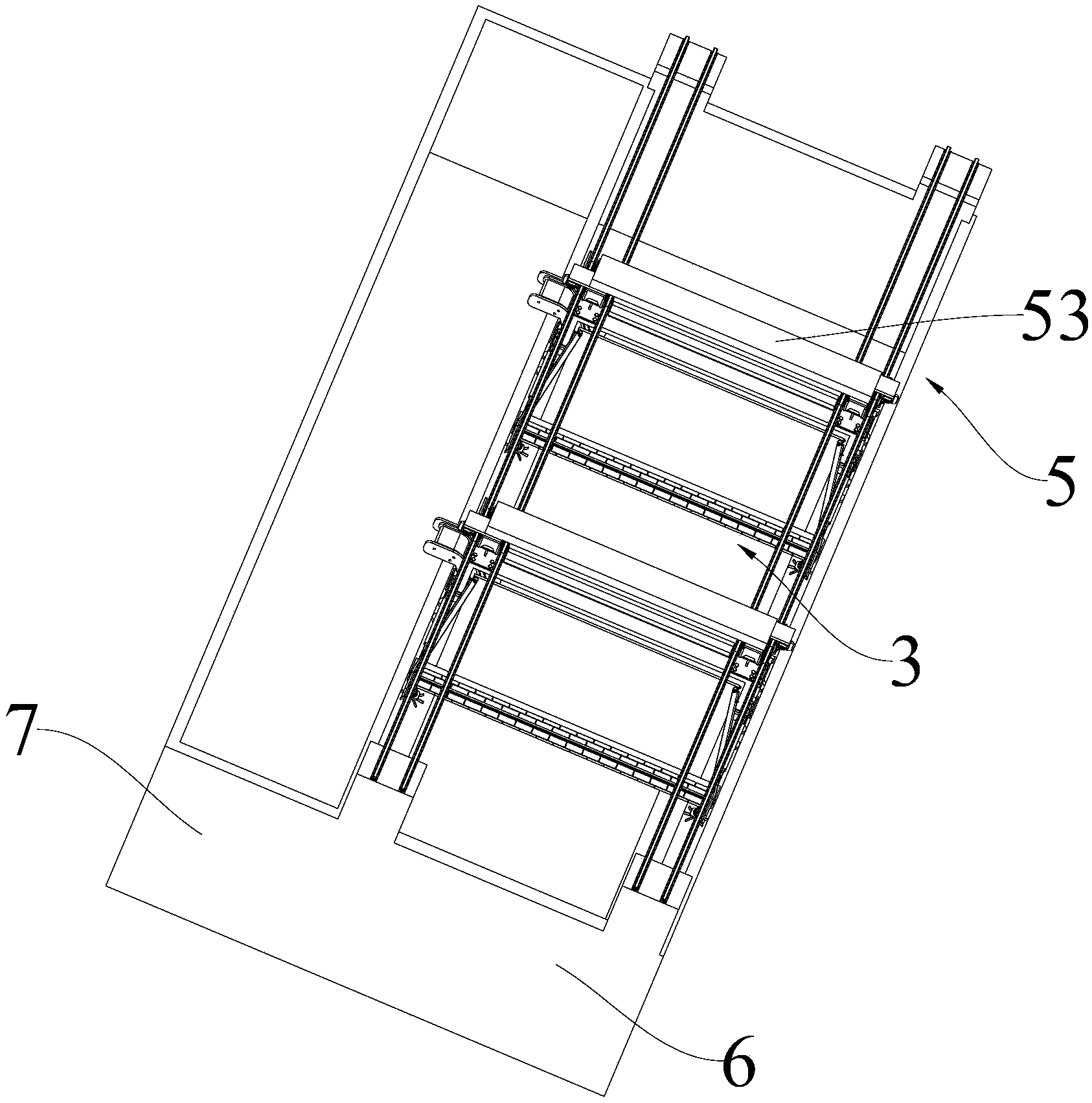

9.根据权利要求1所述的环保污水处理用平流气浮池排渣装置，其特征在于，所述位移装置(5)包括动力装置(51)、轨道(52)及连接板(53)，所述动力装置(51)设置在所述轨道(52)上，所述动力装置(51)与所述斜面机架(1)连接，所述动力装置(51)的数量至少为两个，所述动力装置(51)之间通过所述连接板(53)连接。
10.根据权利要求9所述的环保污水处理用平流气浮池排渣装置，其特征在于，所述动力装置(51)包括电机(511)、滚轮(512)、传动组件(513)及底板(514)，所述电机(511)、所述传动组件(513)及所述滚轮(512)依次连接，所述底板(514)的一端与所述传动组件(513)连接，所述底板(514)的另一端与所述斜面机架(1)连接，所述滚轮(512)设置在所述轨道(52)上。
说明书
环保污水处理用平流气浮池排渣装置
技术领域
本发明涉及污水处理装置，特别是涉及环保污水处理用平流气浮池排渣装置。
背景技术
目前污水处理主要包括以下几个步骤，预处理，混凝沉淀，上浮和气浮，过滤，氧化还原，活性炭吸附以及膜分离。其中气浮法是一种历史悠久的固液分离技术，在国内外广泛使用。其原理是在污水中引入大量微小气泡，气泡通过表面张力作用与颗粒物的相互作用，包括吸附、絮凝及水动力学等复杂过程。使其粘附在悬浮颗粒上，形成整体比重小于1的状况，根据浮力原理浮至水面，实现固液分离，污水得以净化。气浮机是目前普遍使用的污水处理设备，主要有气体生成系统、气浮池、刮渣车三部分构成。
现有刮渣车问题：
1、气浮池中污水中的悬浮颗粒被气泡带到水面时，形成的泥渣层中含有絮凝剂、混凝剂、起泡剂等药剂，经常会粘连在刮渣板上，刮渣板再次返回工作时会流入水中。
2、刮渣板工作时与水面保持垂直状态出渣效果最好，但目前刮渣板普遍使用橡胶材质，气浮池宽度普遍很大，为满足气浮池尺寸要求，刮渣板自身尺寸很长，实际使用时刮渣板由于尺寸的原因表面普遍存在变形，影响刮渣效果。
3、尽管在气浮池靠近集渣池位置增加了倾斜的斜面来过滤污水，但刮渣车容易将一定量正在处理的污水带入到集渣池中。
4、气浮池内壁处形成的泥渣层很难被刮渣板推走，形成清理死角。
以上的问题造成了现有气浮机处理污水的时间比设计理论处理时间延长很多，造成每天污水处理量降低，如果气浮机在无人看守状态，无法监控处理后的水质，会造成处理后的水没有达到排放要求就被排出的情况。
发明内容
基于此，有必要针对气浮池排渣过程中容易重复污染的问题，提供一种环保污水处理用平流气浮池排渣装置。
一种环保污水处理用平流气浮池排渣装置，包括斜面机架、漂浮件、悬浮物收集装置、悬浮物输送装置及位移装置，所述斜面机架与所述位移装置连接，所述悬浮物收集装置设置在所述漂浮件上，所述悬浮物收集装置与所述斜面机架卡合且可相对所述斜面机架滑动，所述悬浮物收集装置的输入端位于气浮池内，所述悬浮物收集装置的输出端延伸至所述悬浮物输送装置处，所述悬浮物输送装置设置在所述斜面机架上，所述悬浮物输送装置用于将所述悬浮物收集装置输入的漂浮物输出。
上述环保污水处理用平流气浮池排渣装置工作时，漂浮件在气浮池内悬浮，通过漂浮件的悬浮使环保污水处理用平流气浮池排渣装置保持在液体表面。通过位移装置带动斜面机架运动，通过此种方法扩大收集面。在悬浮物收集装置随着斜面机架运动过程中，悬浮物收集装置将气浮池内的漂浮物输入，悬浮物收集装置输入的漂浮物将输入悬浮物输送装置内，悬浮物输送装置将收集的漂浮物输出。本发明公开的环保污水处理用平流气浮池排渣装置通过在气浮池里面往复运动就能将气浮池水面上的悬浮物进行收集并排出，提高工作效率。此环保污水处理用平流气浮池排渣装置自动化程度高，工作过程无需工作人员辅助。
下面对上述技术方案作进一步的说明：
在其中一个实施例中，所述悬浮物收集装置的数量为两个，两个所述悬浮物收集装置设置在所述漂浮件上且位于所述漂浮件两侧，两个所述悬浮物收集装置与所述漂浮件形成卡合空隙，所述斜面机架设置在所述卡合空隙处，所述悬浮物收集装置随着所述漂浮件上下浮动时可相对所述斜面机架移动，所述斜面机架随着所述位移装置移动时可带动所述悬浮物收集装置运动。悬浮物收集装置与漂浮件形成卡合空隙使整体结构紧凑，此种结构保证了悬浮物收集装置与漂浮件随着水面的升降上下移动，悬浮物收集装置上下移动的过程可以保证将表面的悬浮物输出。两个悬浮物收集装置使设备向左或向右运动均能收集悬浮物，提高工作效率。
在其中一个实施例中，所述悬浮物收集装置包括安装座、橡胶叶片套、第一输送带、第二输送带及橡胶拨片轮，所述安装座与所述斜面机架卡合，所述橡胶叶片套设置在所述安装座上，所述橡胶叶片套用于将漂浮物输入，所述第一输送带设置在所述安装座上，所述第一输送带用于承接所述橡胶叶片套输入的漂浮物，所述第二输送带设置在所述安装座上，所述第二输送带的数量为两个，两个所述第二输送带为与所述第一输送带两端，两个所述第二输送带与所述第一输送带形成输入通道，所述橡胶拨片轮设置在所述安装座上，所述橡胶拨片轮的数量为两个，两个所述橡胶拨片轮设置在所述橡胶叶片套的两端，两个所述橡胶拨片轮用于将所述橡胶叶片套的两端的漂浮物输入所述橡胶叶片套工作范围内。环保污水处理用平流气浮池排渣装置工作时，橡胶叶片套将悬浮物拨到第一输送带上，悬浮物随着第一输送带移动，第二输送带与第一输送带配合形成输入通道，避免悬浮物从两侧排出。橡胶叶片套两侧安装橡胶拨片轮紧贴气浮池侧壁，随着橡胶拨片轮旋转，将气浮池内壁处形成的悬浮物拨到橡胶叶片套前端，不会形成清理死角。
在其中一个实施例中，所述安装座包括限位侧板、连接板、安装侧板、进渣板、安装板及刮板，所述限位侧板的数量为两块，两块所述限位侧板之间通过所述连接板连接，所述第一输送带设置在所述连接板上，所述安装侧板的数量为两块，两块所述安装侧板设置在所述连接板两端，所述第二输送带设置在所述安装侧板上，所述橡胶拨片轮两端设置在所述安装侧板上，所述进渣板与所述连接板连接，所述进渣板与所述橡胶叶片套配合输入漂浮物，所述安装板的数量为两块，所述安装板与所述安装侧板连接，所述安装板位于所述进渣板两侧，所述橡胶拨片轮设置在所述安装板上，所述刮板设置在第一输送带一侧，所述刮板用于刮除第一输送带上悬浮物。
在其中一个实施例中，还包括导向轮，所述导向轮设置在所述限位侧板上，所述导向轮用于与所述气浮池的侧壁相抵。悬浮物收集装置侧面安装导向轮，工作过程此导向轮在气浮池侧壁上滚动，减小与侧壁摩擦，防止设备旋转。
在其中一个实施例中，还包括毛刷套，所述毛刷套设置在所述橡胶叶片套的叶片之间。安装毛刷套，随着叶片套旋转，毛刷套将叶片上的悬浮物刷掉，防止叶片将悬浮物再次带入水中。
在其中一个实施例中，所述斜面机架包括面板、底盒、连接柱、引导板、限位盒、限位件、进口及限位槽，所述面板与所述底盒之间通过所述连接柱连接，所述面板与所述底盒之间设有进口，所述底盒内侧设有所述引导板，所述限位盒设置在所述底盒上，所述限位盒与所述面板位于所述底盒的两侧，所述限位盒设有限位槽，所述悬浮物输送装置设置在所述限位槽处，所述限位件设置在所述底盒上，所述限位件位于所述底盒外侧，所述限位件用于在所述悬浮物收集装置下移时对所述悬浮物收集装置进行限位。
在其中一个实施例中，所述悬浮物输送装置包括限位板、第四输送带及第五输送带，所述限位板设置在所述斜面机架上，所述第四输送带与所述第五输送带设置在所述限位板上，所述第四输送带与所述第五输送带依次设置，所述第四输送带用于承接所述悬浮物收集装置的悬浮物，所述第五输送带用于将所述第四输送带上的悬浮物输入集渣池内。
在其中一个实施例中，所述位移装置包括动力装置、轨道及连接板，所述动力装置设置在所述轨道上，所述动力装置与所述斜面机架连接，所述动力装置的数量至少为两个，所述动力装置之间通过所述连接板连接。
在其中一个实施例中，所述动力装置包括电机、滚轮、传动组件及底板，所述电机、所述传动组件及所述滚轮依次连接，所述底板的一端与所述传动组件连接，所述底板的另一端与所述斜面机架连接，所述滚轮设置在所述轨道上。环保污水处理用平流气浮池排渣装置采用滚轮在轻轨轨道上行走的方式带动环保污水处理用平流气浮池排渣装置在气浮池上往复运动，结构稳定，方便控制安装，根据需求可以随意增加多组滚轮。
