申请日2018.12.28
公开(公告)日2019.03.22
IPC分类号C02F9/04
摘要
本发明公开了一种市政污水处理装置，包括处理内框，处理内框顶部的中间位置通过连通管道连通有传输内框，传输内框内部的中间位置转动连接有传输料斗，连通管道内部的左侧固定连接有移料槽，移料槽的内部贯穿且滑动连接有杂质滤网，杂质滤网位于连通管道内部，杂质滤网位于连通管道外部的一侧固定连接有出料拉杆，处理内框右侧的上下两端对称固定连接有密封插槽，密封插槽的内部分别贯穿且滑动连接有上挡板和下传动挡板，本发明涉及污水处理技术领域，该市政污水处理装置，达到了减少静置后的污水流动，提高化学沉淀污水的处理效果，降低污水过滤处理工序，减轻劳动力的目的。
权利要求书

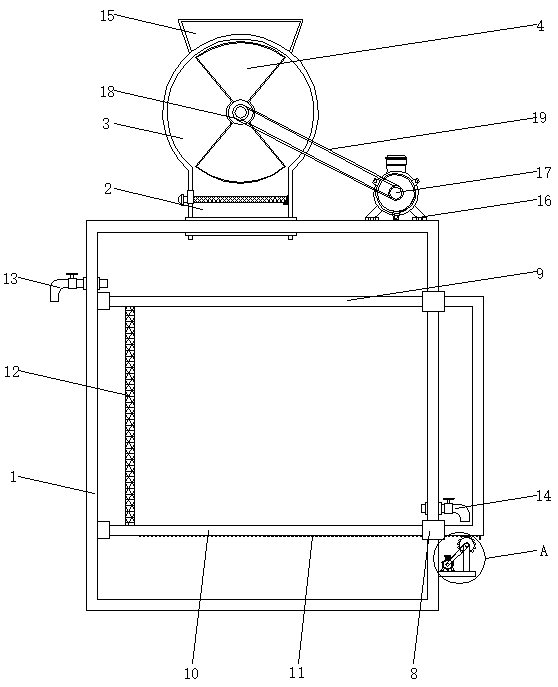

1.一种市政污水处理装置，包括处理内框(1)，其特征在于：所述处理内框(1)顶部的中间位置通过连通管道(2)连通有传输内框(3)，所述传输内框(3)内部的中间位置转动连接有传输料斗(4)，所述连通管道(2)内部的左侧固定连接有移料槽(5)，所述移料槽(5)的内部贯穿且滑动连接有杂质滤网(6)，所述杂质滤网(6)位于连通管道(2)内部，所述杂质滤网(6)位于连通管道(2)外部的一侧固定连接有出料拉杆(7)，所述处理内框(1)右侧的上下两端对称固定连接有密封插槽(8)，所述密封插槽(8)的内部分别贯穿且滑动连接有上挡板(9)和下传动挡板(10)，所述上挡板(9)与下传动挡板(10)位于处理内框(1)外部的一端固定连接，所述下传动挡板(10)的底端表面固定连接有传动直齿条(11)，所述上挡板(9)与下传动挡板(10)位于处理内框(1)内部的左侧通过悬浮物移动滤网(12)固定连接，所述处理内框(1)的左侧且位于上挡板(9)的上方连通有第一水阀(13)，所述处理内框(1)的右侧且位于下传动挡板(10)的上方连通有第二水阀(14)。
2.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述传输内框(3)外部的顶端固定连接有进水口(15)。
3.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述处理内框(1)外部顶端的右侧固定连接有第一电动机(16)，所述第一电动机(16)的输出轴上固定连接有第一主动轮(17)。
4.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述传输料斗(4)的轴心处固定连接有第一从动轮(18)，所述第一从动轮(18)通过第一皮带(19)与第一主动轮(17)传动连接。
5.根据权利要求1所述的一种市政污水处理装置，其特征在于：所述处理内框(1)外部靠近下方的位置固定连接有传动齿轮(20)，所述传动齿轮(20)与传动直齿条(11)啮合连接。
6.根据权利要求5所述的一种市政污水处理装置，其特征在于：所述处理内框(1)外部靠近下方的位置且位于传动齿轮(20)的左侧固定连接有第二电动机(21)，所述第二电动机(21)的输出轴上固定连接有第二主动轮(22)。
7.根据权利要求6所述的一种市政污水处理装置，其特征在于：所述传动齿轮(20)的轴心处固定连接有第二从动轮(23)，所述第二从动轮(23)通过第二皮带(24)与第二主动轮(22)传动连接。
8.根据权利要求1所述的一种市政污水处理装置的处理方法，其特征在于，包括以下步骤：
步骤一、将足量的沉淀剂先加入处理内框(1)的内部，再从将市政污水与进水口(15)连通，使得污水进入传输内框(3)内部;
步骤二、此时控制第一电动机(16)工作，通过控制第一电动机(16)的转速调整传输料斗(4)间歇等量传输污水的效率，污水经过杂质滤网(6)除去杂物，剩余污水经过连通管道(2)进入处理内框(1)中，待处理内框(1)中冲满污水，静置12h，使得污水与沉淀剂充分混合，此时出现上漂浮层、中清澈层和下沉淀层，此时控制第二电动机(21)工作，从而传动齿轮(20)与传动直齿条(11)啮合带动上挡板(9)和下传动挡板(10)向处理内框(1)内部移动，悬浮物移动滤网(12)跟随缓慢移动滤除悬浮物，悬浮物移动滤网(12)左侧为清液，悬浮物移动滤网(12)右侧为浑浊液，此时的上漂浮层、中清澈层和下沉淀层位独立的密封状态;
步骤三、打开第一水阀(13)和第二水阀(14)，对第二水阀(14)排出的污水进项进一步污水加工处理，实现污水的化学沉淀物理。
9.根据权利要求8所述的一种市政污水处理装置的处理方法，其特征在于：所述步骤一中沉淀剂的用量为理论用量的1.2倍。
10.根据权利要求8所述的一种市政污水处理装置的处理方法，其特征在于：所述步骤二中传输料斗(4)运动到进水口(15)的底部时，开始储存传输污水，同理传输料斗(4)部位与进水口(15)底部时，污水不被运输。
说明书
一种市政污水处理装置及其处理方法
技术领域
本发明涉及污水处理技术领域，具体为一种市政污水处理装置及其处理方法。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
市政污水主要由生活污水和农业废水组成，生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田，农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法，在处理污水时，为减小污水排放量及其复杂程度，应结合国家正在大力推广的沼气池建设，将生活用水中的冲厕用水(黑水)和其他生活用水(灰水)分开，灰水用自然净化系统处理，黑水以及人畜粪便经厌氧沼气池处理，不但可以降低污水的排放量、复杂程度和处理费用，而且对发展农村清洁新能源，保护人居环境、促进农村经济社会的可持续发展等具有重要的意义。
目前通过化学沉淀处理市政污水，沉淀物通过过滤的方法滤除，过滤过程中沉淀物会随着水流动再次扬起，沉淀物过滤不充分，从而需要多次过滤，增加了污水处理成本，降低污水处理效率。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种市政污水处理装置及其处理方法，解决了目前通过化学沉淀处理市政污水，沉淀物通过过滤的方法滤除，过滤过程中沉淀物会随着水流动再次扬起，沉淀物过滤不充分，从而需要多次过滤，增加了污水处理成本，降低污水处理效率的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种市政污水处理装置，包括处理内框，所述处理内框顶部的中间位置通过连通管道连通有传输内框，所述传输内框内部的中间位置转动连接有传输料斗，所述连通管道内部的左侧固定连接有移料槽，所述移料槽的内部贯穿且滑动连接有杂质滤网，所述杂质滤网位于连通管道内部，所述杂质滤网位于连通管道外部的一侧固定连接有出料拉杆，所述处理内框右侧的上下两端对称固定连接有密封插槽，所述密封插槽的内部分别贯穿且滑动连接有上挡板和下传动挡板，所述上挡板与下传动挡板位于处理内框外部的一端固定连接，所述下传动挡板的底端表面固定连接有传动直齿条，所述上挡板与下传动挡板位于处理内框内部的左侧通过悬浮物移动滤网固定连接，所述处理内框的左侧且位于上挡板的上方连通有第一水阀，所述处理内框的右侧且位于下传动挡板的上方连通有第二水阀。
优选的，所述传输内框外部的顶端固定连接有进水口。
优选的，所述处理内框外部顶端的右侧固定连接有第一电动机，所述第一电动机的输出轴上固定连接有第一主动轮。
优选的，所述传输料斗的轴心处固定连接有第一从动轮，所述第一从动轮通过第一皮带与第一主动轮传动连接。
优选的，所述处理内框外部靠近下方的位置固定连接有传动齿轮，所述传动齿轮与传动直齿条啮合连接。
优选的，所述处理内框外部靠近下方的位置且位于传动齿轮的左侧固定连接有第二电动机，所述第二电动机的输出轴上固定连接有第二主动轮。
优选的，所述传动齿轮的轴心处固定连接有第二从动轮，所述第二从动轮通过第二皮带与第二主动轮传动连接。
一种市政污水处理装置的处理方法，包括以下步骤：
步骤一、将足量的沉淀剂先加入处理内框的内部，再从将市政污水与进水口连通，使得污水进入传输内框内部;
步骤二、此时控制第一电动机工作，通过控制第一电动机的转速调整传输料斗间歇等量传输污水的效率，污水经过杂质滤网除去杂物，剩余污水经过连通管道进入处理内框中，待处理内框中冲满污水，静置12h，使得污水与沉淀剂充分混合，此时出现上漂浮层、中清澈层和下沉淀层，此时控制第二电动机工作，从而传动齿轮与传动直齿条啮合带动上挡板和下传动挡板向处理内框内部移动，悬浮物移动滤网跟随缓慢移动滤除悬浮物，悬浮物移动滤网左侧为清液，悬浮物移动滤网右侧为浑浊液，此时的上漂浮层、中清澈层和下沉淀层位独立的密封状态;
步骤三、打开第一水阀和第二水阀，对第二水阀排出的污水进项进一步污水加工处理，实现污水的化学沉淀物理。
优选的，所述步骤一中沉淀剂的用量为理论用量的1.2倍。
优选的，所述步骤二中传输料斗运动到进水口的底部时，开始储存传输污水，同理传输料斗部位与进水口底部时，污水不被运输。
(三)有益效果
本发明提供了一种市政污水处理装置及其处理方法。具备以下有益效果：
该市政污水处理装置及其处理方法，通过控制第一电动机工作，通过控制第一电动机的转速调整传输料斗间歇等量传输污水的效率，污水经过杂质滤网除去杂物，剩余污水经过连通管道进入处理内框中，传输料斗运动到进水口的底部时，开始储存传输污水，同理传输料斗部位与进水口底部时，污水不被运输，实现定量传输污水，避免部分有水流冲击穿过杂质滤网，提高杂质滤网滤除杂质的性能，待处理内框中冲满污水，静置12h，使得污水与沉淀剂充分混合，此时出现上漂浮层、中清澈层和下沉淀层，此时控制第二电动机工作，从而传动齿轮与传动直齿条啮合带动上挡板和下传动挡板向处理内框内部移动，悬浮物移动滤网跟随缓慢移动滤除悬浮物，悬浮物移动滤网左侧为清液，悬浮物移动滤网右侧为浑浊液，此时的上漂浮层、中清澈层和下沉淀层位独立的密封状态，打开第一水阀和第二水阀，对第二水阀排出的污水进项进一步污水加工处理，实现污水的化学沉淀物理，达到了减少静置后的污水流动，提高化学沉淀污水的处理效果，降低污水过滤处理工序，减轻劳动力的目的。
