申请日2018.12.28
公开(公告)日2019.03.08
IPC分类号C02F9/12
摘要
本发明公开了一种生活污水治理用高效膜分离净化装置，包括水过滤箱、水净化箱和水消毒箱，所述水净化箱的顶部安装有水过滤箱，所述水净化箱的一侧外壁上安装有水消毒箱，所述水净化箱由电磁发生器、控制器、高效离子膜、石灰石槽、固体盐酸槽与PH检测仪组成，所述控制器镶嵌在水净化箱的外表面上，所述电磁发生器安装在水净化箱的左侧外壁上，所述电磁发生器的输出端贯穿与水净化箱壳体安装有电磁板。本发明通过安装PH检测仪，PH检测仪可对水体的PH值检测，使该装置具有自我检测功能，且只有在水体PH值呈中性值时，才会停止净化步骤，具备反馈调节功能，从而提高了水体净化效果。
权利要求书

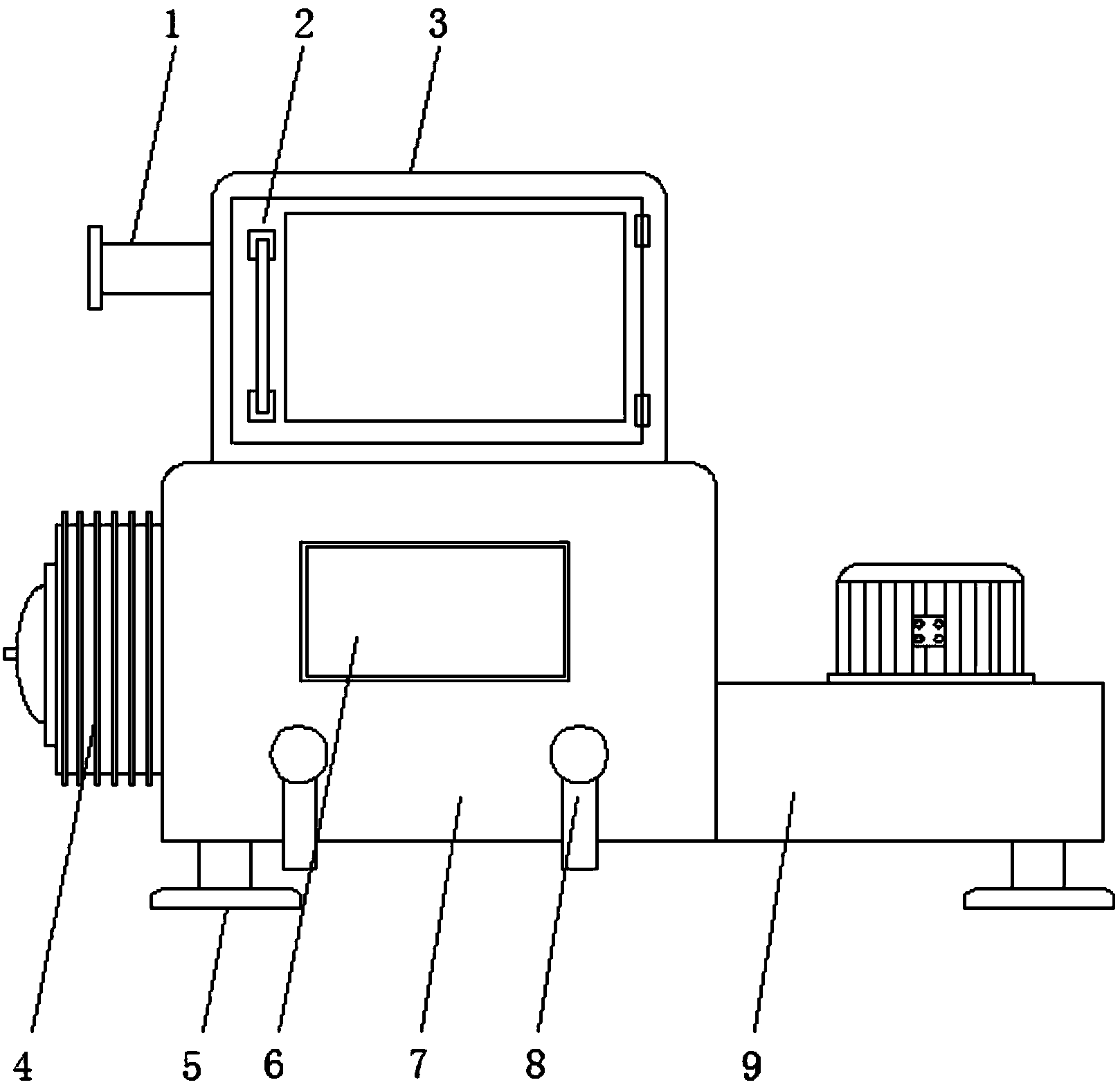

1.一种生活污水治理用高效膜分离净化装置，包括水过滤箱(3)、水净化箱(7)和水消毒箱(9)，其特征在于：所述水净化箱(7)的顶部安装有水过滤箱(3)，所述水净化箱(7)的一侧外壁上安装有水消毒箱(9)，所述水净化箱(7)由电磁发生器(4)、控制器(6)、高效离子膜(17)、石灰石槽(18)、固体盐酸槽(19)与PH检测仪(20)组成，所述控制器(6)镶嵌在水净化箱(7)的外表面上，所述电磁发生器(4)安装在水净化箱(7)的左侧外壁上，所述电磁发生器(4)的输出端贯穿与水净化箱(7)壳体安装有电磁板(16)，所述水净化箱(7)的顶角与底面之间设置有高效离子膜(17)，所述石灰石槽(18)与固体盐酸槽(19)分别开设在水净化箱(7)的内壁上，所述PH检测仪(20)安装在水净化箱(7)的底面内壁上，且PH检测仪(20)上方水净化箱(7)的内壁上安装有进气口(21) 所述控制器(6)的输出端分别与电磁发生器(4)、抽水泵(10)、PH检测仪(20)、UV杀菌灯管(26)、电机(27)与电热管(30)的输入端电性连接。
2.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述水过滤箱(3)由抽水泵(10)、过滤网(12)、活性炭层(13)、卵石层(14)和无纺布层(15)组成，所述抽水泵(10)通过安装架安装在水过滤箱(3)的内部，且抽水泵(10)的输出端安装有出水管(11)，所述水过滤箱(3)的内壁上从上至下分别设置有过滤网(12)、活性炭层(13)、卵石层(14)和无纺布层(15)。
3.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述水消毒箱(9)由UV杀菌灯管(26)、电机(27)与电热管(30)组成，所述电机(27)安装在水消毒箱(9)的顶部，所述电机(27)的输出端通过转轴穿过水消毒箱(9)的顶部安装有转盘(29)，所述转盘(29)的底面上安装有搅拌轴(28)，所述UV杀菌灯管(26)安装在水消毒箱(9)的顶面内壁上，所述电热管(30)安装在水消毒箱(9)的底面内壁上。
4.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述抽水泵(10)的输出端穿过水过滤箱(3)的左侧外壁安装有进水管(1)。
5.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述水过滤箱(3)的外部通过合页安装有箱门(2)。
6.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述过滤网(12)、活性炭层(13)、卵石层(14)和无纺布层(15)的厚度一致。
7.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述水净化箱(7)与水消毒箱(9)的底部安装有支撑底腿(5)。
8.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述PH检测仪(20)的外部安装有防水壳(22)，且PH检测仪(20)与进气口(21)分别关于水净化箱(7)的纵向中心轴对称安装有2个。
9.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述搅拌轴(28)平行安装有3个。
10.根据权利要求1所述的一种生活污水治理用高效膜分离净化装置，其特征在于：所述石灰石槽(18)、固体盐酸槽(19)的外部均通过连接轴转动安装有旋转盖板(24)，且石灰石槽(18)的内部填充有石灰石基粒(23)，且固体盐酸槽(19)的内部填充有固体盐酸基粒(25)。
说明书
一种生活污水治理用高效膜分离净化装置
技术领域
本发明属于污水处理技术领域，具体涉及一种生活污水治理用高效膜分离净化装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物和大量病原微生物。
一般对生活污水处理的方法是只通过过滤水源，对水源进行净化处理来进化生活污水，但未对净化结果进行检测分析，且未对污水进行杀菌处理，无法去除水体内的微生物及细菌，卫生性较差，且内部并未设置有高效离子膜，无法去除水体内的一些有害金属离子。
发明内容
本发明的目的在于提供一种可对处理效果进行检测可杀菌的生活污水治理用高效膜分离净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水治理用高效膜分离净化装置，包括水过滤箱、水净化箱和水消毒箱，所述水净化箱的顶部安装有水过滤箱，所述水净化箱的一侧外壁上安装有水消毒箱，所述水净化箱由电磁发生器、控制器、高效离子膜、石灰石槽、固体盐酸槽与PH检测仪组成，所述控制器镶嵌在水净化箱的外表面上，所述电磁发生器安装在水净化箱的左侧外壁上，所述电磁发生器的输出端贯穿与水净化箱壳体安装有电磁板，所述水净化箱的顶角与底面之间设置有高效离子膜，所述石灰石槽与固体盐酸槽分别开设在水净化箱的内壁上，所述PH检测仪安装在水净化箱的底面内壁上，且PH检测仪上方水净化箱的内壁上安装有进气口。
所述控制器的输出端分别与电磁发生器、抽水泵、PH检测仪、UV杀菌灯管、电机与电热管的输入端电性连接。
优选的，所述水过滤箱由抽水泵、过滤网、活性炭层、卵石层和无纺布层组成，所述抽水泵通过安装架安装在水过滤箱的内部，且抽水泵的输出端安装有出水管，所述水过滤箱的内壁上从上至下分别设置有过滤网、活性炭层、卵石层和无纺布层。
优选的，所述水消毒箱由UV杀菌灯管、电机与电热管组成，所述电机安装在水消毒箱的顶部，所述电机的输出端通过转轴穿过水消毒箱的顶部安装有转盘，所述转盘的底面上安装有搅拌轴，所述UV杀菌灯管安装在水消毒箱的顶面内壁上，所述电热管安装在水消毒箱的底面内壁上。
优选的，所述抽水泵的输出端穿过水过滤箱的左侧外壁安装有进水管。
优选的，所述水过滤箱的外部通过合页安装有箱门。
优选的，所述过滤网、活性炭层、卵石层和无纺布层的厚度一致。
优选的，所述水净化箱与水消毒箱的底部安装有支撑底腿。
优选的，所述PH检测仪的外部安装有防水壳，且PH检测仪与进气口分别关于水净化箱的纵向中心轴对称安装有2个。
优选的，所述搅拌轴平行安装有3个。
优选的，所述石灰石槽、固体盐酸槽的外部均通过连接轴转动安装有旋转盖板，且石灰石槽的内部填充有石灰石基粒，且固体盐酸槽的内部填充有固体盐酸基粒。
与现有技术相比，本发明的有益效果是：
1、通过设置过滤网、活性炭层、卵石层与无纺布层，在水过滤过程中，不仅可过滤掉水体内的一些颗粒杂质，还可以对水体内的一些微小可溶杂质进行吸收，从而提高了水体的过滤效果。
2、通过在内部安装有高效离子膜，在外部安装有离子发生器，工作中，高效离子膜可分离出水体内的金属离子，电磁发生器可将水体内的一些金属离子分解，且在装置内部安装有进气口，气体通入水体内，可携带一些油珠分子移动上升，从而可使油水进行分层，从而过滤出水体内的油液成分。
3、通过在装置内部安装PH检测仪，PH检测仪可对水体的PH值检测，使该装置具有自我检测功能，且只有在水体PH值呈中性值时，才会停止净化步骤，体现了反馈调节，从而提高了水体净化效果。
4、通过安装有UV杀菌灯管，从而在水体进化后，还可以对水体进行杀毒灭菌处理，提高了水体的安全性与卫生性，消毒箱内安装有搅拌轴，工作中搅拌轴可开启搅动，从而大大提升了水体的消毒速率及效果。
