申请日2018.12.29
公开(公告)日2019.03.26
IPC分类号E03F11/00
摘要

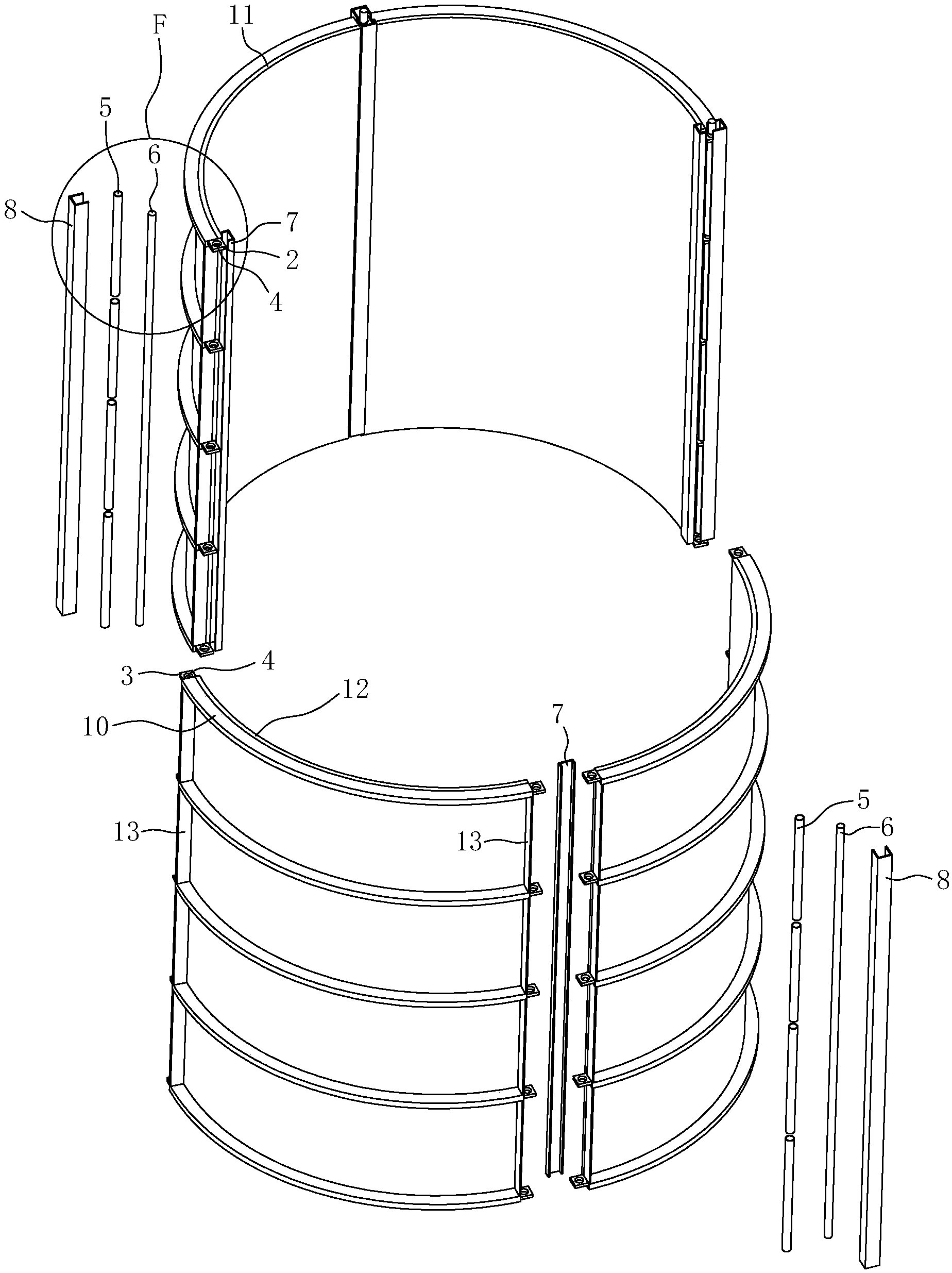

本发明公开一种可拆式移动水处理功能池，包括有多块围板，围板首尾相接围成功能池腔，相邻两围板的连接边在第一围板侧边上沿高度方向伸出有多只上插合耳，第二围板侧边上沿长度方向伸出有多只下插合耳，上插合耳和下插合耳上都加工有通孔，上插合耳和下插合耳层叠起来，沿高度方向从最高处的上插合耳的通孔开始插进塑料管，塑料管向下依次通过所有的上插合耳和下插合耳上的通孔，在塑料管内插进钢筋，钢筋穿过整条塑料管，沿着连接边的内外侧分别设置有凹形条，内侧凹形条和外侧凹形条都压合着围板壁体形成混凝土成型腔，在混凝土成型腔内灌注混凝土，实现模块式安装，提高了功能池的建造效率，主体材料可重复使用，节约成本。
权利要求书
1.一种可拆式移动水处理功能池，其特征在于：包括有多块围板，围板首尾相接围成功能池腔，相邻两围板的连接边在第一围板侧边上沿高度方向伸出有多只上插合耳，第二围板侧边上沿长度方向伸出有多只下插合耳，上插合耳和下插合耳上都加工有通孔，上插合耳和下插合耳层叠起来，沿高度方向从最高处的上插合耳的通孔开始插进塑料管，塑料管向下依次通过所有的上插合耳和下插合耳上的通孔，在塑料管内插进钢筋，钢筋穿过整条塑料管，沿着连接边的内外侧分别设置有凹形条，内侧凹形条和外侧凹形条都压合着围板壁体形成混凝土成型腔，在混凝土成型腔内灌注混凝土。
2.根据权利要求1所述的一种可拆式移动水处理功能池，其特征在于：围板为圆弧形造型，功能池为圆柱形池体。
说明书
一种可拆式移动水处理功能池
技术领域：
本发明涉及一种可拆式移动水处理功能池。
背景技术：
目前的污水处理系统中，存在多种功能池，传统的功能池建造方式都较为落后，具体地说，传统的功能池都是砖墙结构或者全混凝土结构，由砖墙或混凝土墙围成功能池，这种结构的功能池建造效率非常低，工期很长，严重影响整个污水处理系统的建造时间，另外这种土建方式的功能池只能是一次性使用，污水处理系统完成使命后，只能整体拆除，所有被拆卸下来的功能池材料都是土建废料，不可能被重复使用，造成资源极大浪费，而且建造成本也相当昂贵。
发明内容：
本发明的目的是为了克服上述现有技术的缺点，提供一种可拆卸、主体材料可重复使用的水处理功能池。
本发明的发明目的可以通过以下的技术方案来实现：一种可拆式移动水处理功能池，包括有多块围板，围板首尾相接围成功能池腔，相邻两围板的连接边在第一围板侧边上沿高度方向伸出有多只上插合耳，第二围板侧边上沿长度方向伸出有多只下插合耳，上插合耳和下插合耳上都加工有通孔，上插合耳和下插合耳层叠起来，沿高度方向从最高处的上插合耳的通孔开始插进塑料管，塑料管向下依次通过所有的上插合耳和下插合耳上的通孔，在塑料管内插进钢筋，钢筋穿过整条塑料管，沿着连接边的内外侧分别设置有凹形条，内侧凹形条和外侧凹形条都压合着围板壁体形成混凝土成型腔，在混凝土成型腔内灌注混凝土。
采用本技术方案后，与现有技术相比，本技术方案具有以下优点：通过各围板快速拼合，实现模块式安装，大大提高了功能池的建造效率，缩短工期，而且功能池的主体材料都可以拆卸运到别处重复使用，节约资源，节约成本。
