申请日2017.12.16
公开(公告)日2018.08.10
IPC分类号C02F1/00
摘要
本实用新型公开一种污水处理槽加盖装置，包括污水处理槽,所述污水处理槽顶部左右对称设有盖板，所述盖板包括第一滑盖以及设置在第一滑盖上部的第二滑盖，所述污水处理槽侧壁顶面设有第一鸽尾键槽，所述第一滑盖底面设有第一鸽尾键与第一鸽尾键槽间隙配合，所述第一滑盖顶面设有第二鸽尾键槽，所述第二滑盖底面设有第二鸽尾键与第二鸽尾键槽间隙配合，所述污水处理槽两侧外壁上对称设有挡板，本实用新型结构简单，可以通过滑动伸缩进行闭合和打开，操作简单方便，便于使用，容易放置且不易丢失。
权利要求书

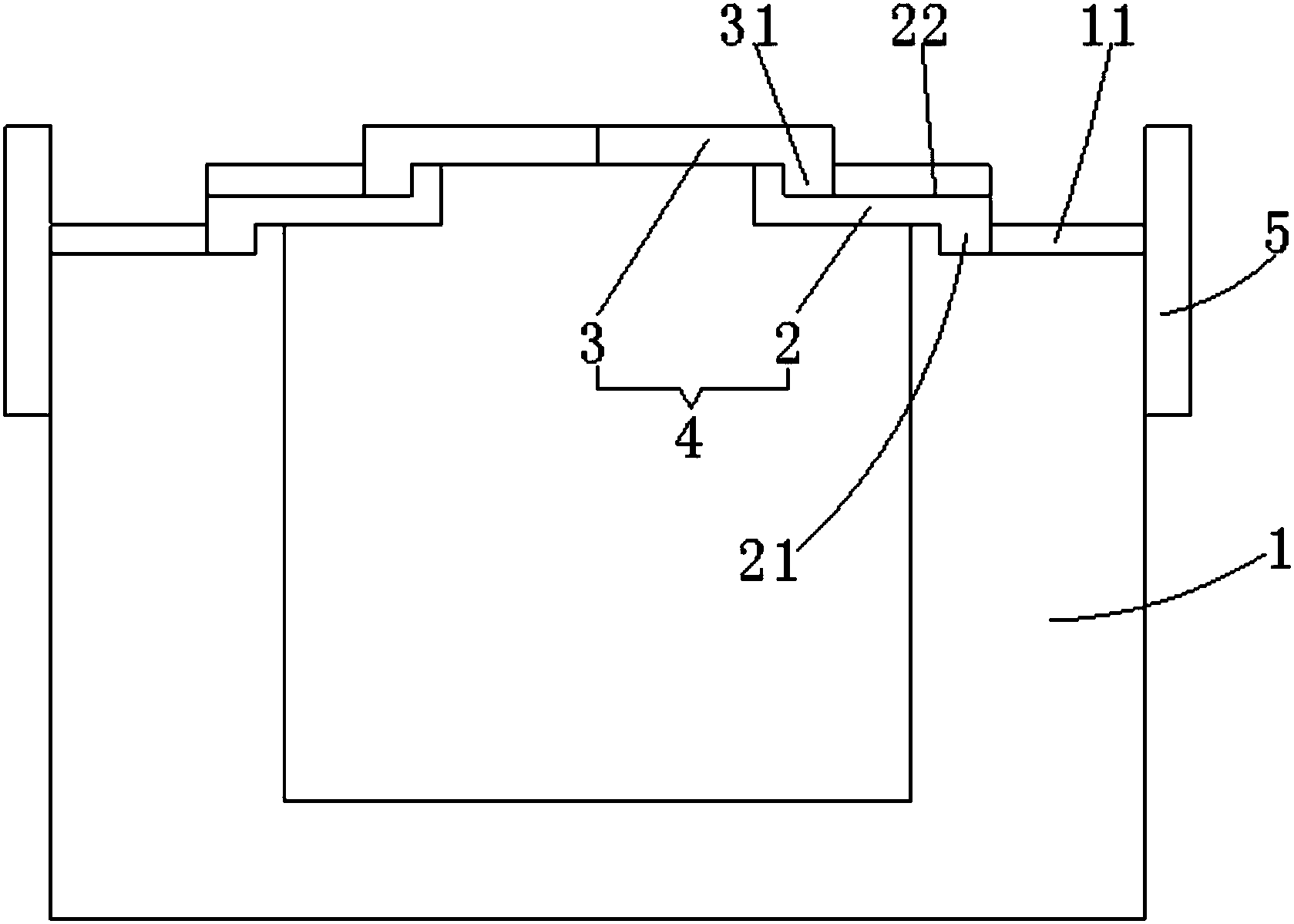

1.一种污水处理槽加盖装置，其特征在于：包括污水处理槽(1),所述污水处理槽(1)顶部左右对称设有盖板(4)，所述盖板(4)包括第一滑盖(2)以及设置在第一滑盖(2)上部的第二滑盖(3)，所述污水处理槽(1)侧壁顶面设有第一鸽尾键槽(11)，所述第一滑盖(2)底面设有第一鸽尾键(21)与第一鸽尾键槽(11)间隙配合，所述第一滑盖(2)顶面设有第二鸽尾键槽(22)，所述第二滑盖(3)底面设有第二鸽尾键(31)与第二鸽尾键槽(22)间隙配合，所述污水处理槽(1)两侧外壁上对称设有挡板(5)。
2.如权利要求1所述一种污水处理槽加盖装置，其特征在于：所述第一滑盖(2)、第二滑盖(3)的宽度均等于污水处理槽(1)的侧壁厚度。
3.如权利要求1所述一种污水处理槽加盖装置，其特征在于：所述第一鸽尾键槽(11)的深度小于污水处理槽(1)的侧壁厚度。
4.如权利要求1所述一种污水处理槽加盖装置，其特征在于：所述第二鸽尾键槽(22)的深度小于第一滑盖(2)的宽度。
5.如权利要求1所述一种污水处理槽加盖装置，其特征在于：所述挡板(5)顶面与第二滑盖(3)顶面齐平。
6.如权利要求1所述一种污水处理槽加盖装置，其特征在于：所述挡板(5)通过螺钉与污水处理槽(1)联接。
7.如权利要求1所述一种污水处理槽加盖装置，其特征在于：所述挡板(5)通过焊接与污水处理槽(1)联接。
说明书
一种污水处理槽加盖装置
技术领域
本实用新型涉及污水 处理技术领域，尤其是涉及一种污水处理槽加盖装置。
背景技术
近几年来，污水处理槽的臭气治理越来越受关注，由于现有的污水处理槽多为敞开结构，在处理过程中会产生大量恶臭有害气体，对周围环境、居民都造成极大影响，所以必须要对污水处理槽增加盖板，现有技术的盖板安装难度大，操作复杂，放置不方便且容易丢失，急需改进。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种污水处理槽加盖装置，结构简单，可以通过滑动伸缩进行闭合和打开，操作简单方便，便于使用，容易放置且不易丢失。
为达到上述目的，本实用新型的技术方案是：一种污水处理槽加盖装置，包括污水处理槽,所述污水处理槽顶部左右对称设有盖板，所述盖板包括第一滑盖以及设置在第一滑盖上部的第二滑盖，所述污水处理槽侧壁顶面设有第一鸽尾键槽，所述第一滑盖底面设有第一鸽尾键与第一鸽尾键槽间隙配合，所述第一滑盖顶面设有第二鸽尾键槽，所述第二滑盖底面设有第二鸽尾键与第二鸽尾键槽间隙配合，所述污水处理槽两侧外壁上对称设有挡板。
所述第一滑盖、第二滑盖的宽度均等于污水处理槽的侧壁厚度。
所述第一鸽尾键槽的深度小于污水处理槽的侧壁厚度。
所述第二鸽尾键槽的深度小于第一滑盖的宽度。
所述挡板顶面与第二滑盖顶面齐平。
所述挡板通过螺钉与污水处理槽联接。
所述挡板通过焊接与污水处理槽联接。
本实用新型的有益效果是：本实用新型结构简单，可以通过滑动第一滑盖和第二滑盖进行闭合和打开盖板，操作简单方便，便于使用，第一滑盖与污水处理槽侧壁顶面之间、第二滑盖与第一滑盖之间均采用鸽尾键与鸽尾键槽的方式配合联接，联接可靠且方便操作，盖板打开时第一滑盖和第二滑盖叠放在污水处理槽侧壁顶面，容易放置且不易丢失，实用性强。
