公开(公告)日2018.07.24
IPC分类号C02F11/12
摘要
本发明公开了一种双曲柄式污泥压缩脱水环保处理装置，包括底座，底座上端右侧安装有脱水桶，脱水桶上端内部安装有压板，压板上端中部连接有升降轴，脱水桶下端中部安装有脱水板，脱水板下端的脱水桶区域内设有冲洗腔，底座上端左侧安装有蓄水箱，底座下端中部安装有引水泵，脱水桶左侧上端安装有电机座，电机座上端连接有驱动电机，驱动电机前端中部连接有驱动带轮，脱水桶上端中部通过支撑架连接有第一转轮，第一转轮中部连接有第一曲柄，蓄水箱上端通过支撑架连接有第二转轮，第二转轮中部连接有第二曲柄。本发明，实现着压板的上下升降和推板的左右移动，进而使得污泥被压缩脱水后可以被及时排出，避免着压缩后的泥块堵塞在出料口。
权利要求书

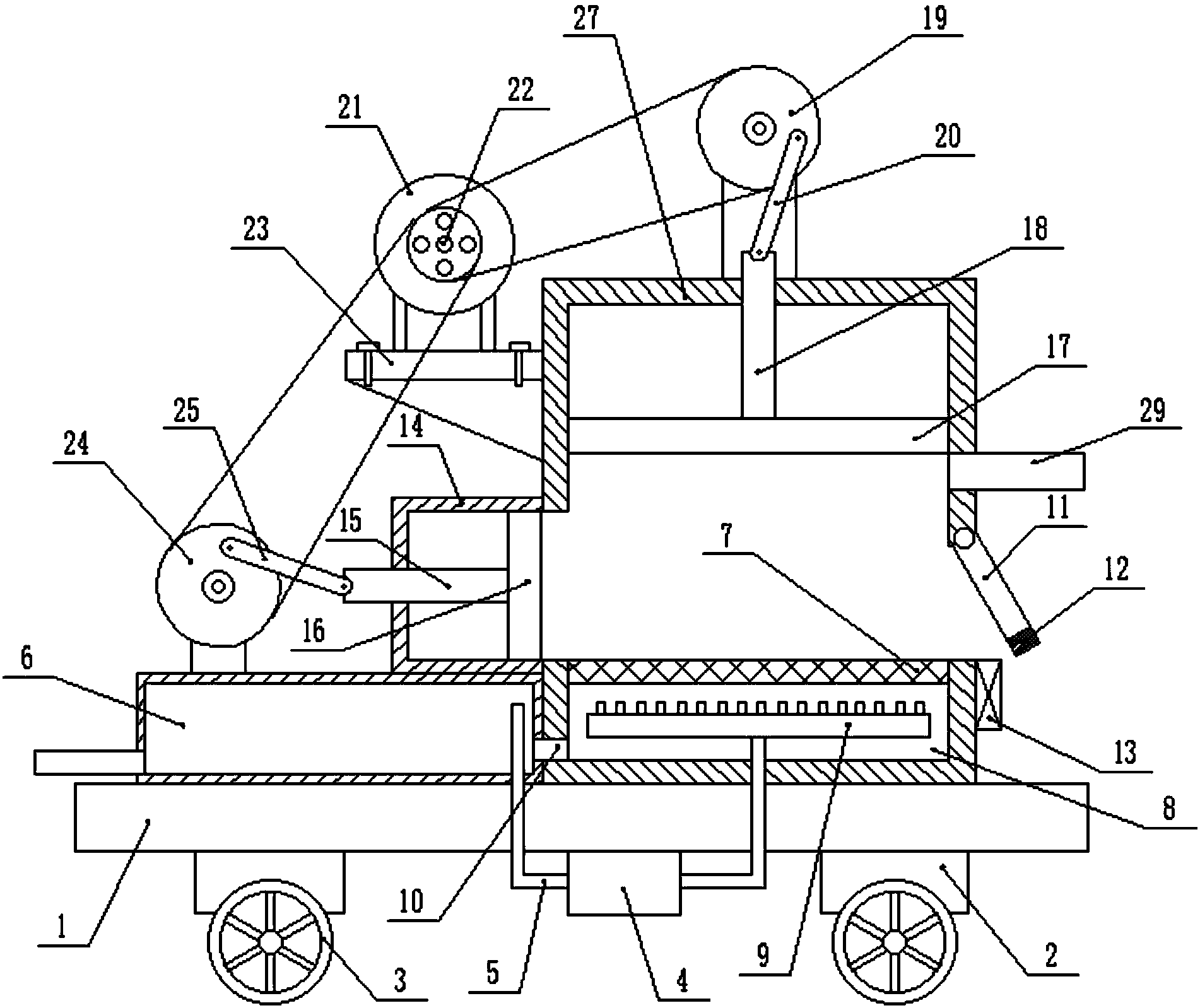

1.一种双曲柄式污泥压缩脱水环保处理装置，包括底座(1)，其特征在于，所述底座(1)上端右侧安装有脱水桶(27)，脱水桶(27)上端内部安装有压板(17)，压板(17)上端中部连接有升降轴(18)，所述脱水桶(27)下端中部安装有脱水板(7)，脱水板(7)下端的脱水桶(27)区域内设有冲洗腔(8)，冲洗腔(8)内部设有冲洗板(9)，所述脱水桶(27)左侧下端设有固定腔(14)，固定腔(14)内设有推板(16)，推板(16)左端中部连接有移动轴(15)，所述底座(1)上端左侧安装有蓄水箱(6)，所述蓄水箱(6)和冲洗腔(8)之间连接有单向管(10)，所述单向管(10)内部连接有单向阀，所述底座(1)下端中部安装有引水泵(4)，所述脱水桶(27)左侧上端安装有电机座(23)，电机座(23)上端连接有驱动电机(21)，驱动电机(21)前端中部连接有驱动带轮(22)，所述脱水桶(27)上端中部通过支撑架连接有第一转轮(19)，第一转轮(19)中部连接有第一曲柄(20)，所述蓄水箱(6)上端通过支撑架连接有第二转轮(24)，第二转轮(24)中部连接有第二曲柄(25)，所述脱水桶(27)右侧上端连接有进污管(29)，脱水桶(27)右端中部通过合页连接有出泥板(11)，出泥板(11)下端设有永磁块(12)，所述脱水桶(27)右侧下端连接有电磁块(13)，所述底座(1)下端两侧连接有缓冲垫(2)，缓冲垫(2)下端中部连接有行走轮(3)。
2.根据权利要求1所述的一种双曲柄式污泥压缩脱水环保处理装置，其特征在于，所述引水泵(4)两端分别通过引水管(5)连接有蓄水箱(6)和冲洗腔(8)。
3.根据权利要求1所述的一种双曲柄式污泥压缩脱水环保处理装置，其特征在于，所述冲洗板(9)上均匀连接有喷水嘴(28)。
4.根据权利要求1所述的一种双曲柄式污泥压缩脱水环保处理装置，其特征在于，所述电机座(23)下端通过加强板固定连接有脱水桶(27)。
5.根据权利要求1所述的一种双曲柄式污泥压缩脱水环保处理装置，其特征在于，所述驱动带轮(22)中部设有2道带轮槽(26)，带轮槽(26)中部通过皮带分别连接有第一转轮(19)和第二转轮(24)。
6.根据权利要求1所述的一种双曲柄式污泥压缩脱水环保处理装置，其特征在于，所述第一曲柄(20)下端铰接有升降轴(18)，第二曲柄(25)右端铰接有移动轴(15)。
7.根据权利要求1所述的一种双曲柄式污泥压缩脱水环保处理装置，其特征在于，所述第一曲柄(20)和第二曲柄(25)分别连接于第一转轮(19)和第二转轮(24)的非圆心位置上。
说明书
一种双曲柄式污泥压缩脱水环保处理装置
技术领域
本发明涉及环保设备技术领域，具体是一种双曲柄式污泥压缩脱水环保处理装置。
背景技术
污泥是指用物理法、化学法、物理化学法和生物法等处理废水时产生的沉淀污泥物、颗粒物和漂浮物。污泥一般指介于液体和固体之间的浓稠物，可以用泵输送，但它很难通过沉降进行固液分离。悬浮物浓度一般在1%～10%，低于此浓度常常称为泥浆。由于污泥的来源及水处理方法不同，产生的污泥性质不一，污泥的种类很多，按来源分污泥主要有生活污水污泥，工业废水污泥和给水污泥;按处理方法和分离过程分污泥可分为：初沉污泥，活性污泥，腐殖污泥，化学污泥，沉淀污泥。
污水经过沉淀处理后会产生大量污泥，即使经过浓缩及消化处理，含水率仍高达96 %，体积很大，难以消纳处置，必须经过脱水处理，提高泥饼的含固率，以减少污泥堆置的占地面积，一般大中型污水处理厂均采用机械脱水，但在污泥压滤脱水过程中机器内部可能会出现污泥堵在出泥口的现象，不光影响到污泥压制脱水工作的进行，还能造成污泥压滤机的损坏。
发明内容
本发明的目的在于提供一种双曲柄式污泥压缩脱水环保处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种双曲柄式污泥压缩脱水环保处理装置，包括底座，所述底座上端右侧安装有脱水桶，脱水桶上端内部安装有压板，压板上端中部连接有升降轴，所述脱水桶下端中部安装有脱水板，脱水板下端的脱水桶区域内设有冲洗腔，冲洗腔内部设有冲洗板，所述脱水桶左侧下端设有固定腔，固定腔内设有推板，推板左端中部连接有移动轴，所述底座上端左侧安装有蓄水箱，所述底座下端中部安装有引水泵，所述脱水桶左侧上端安装有电机座，电机座上端连接有驱动电机，驱动电机前端中部连接有驱动带轮，所述脱水桶上端中部通过支撑架连接有第一转轮，第一转轮中部连接有第一曲柄，所述蓄水箱上端通过支撑架连接有第二转轮，第二转轮中部连接有第二曲柄。
作为本发明进一步的方案：所述底座下端两侧连接有缓冲垫，缓冲垫下端中部连接有行走轮。
作为本发明进一步的方案：所述蓄水箱和冲洗腔之间连接有单向管，所述单向管内部连接有单向阀。
作为本发明进一步的方案：所述引水泵两端分别通过引水管连接有蓄水箱和冲洗腔。
作为本发明进一步的方案：所述冲洗板上均匀连接有喷水嘴。
作为本发明进一步的方案：所述脱水桶右侧上端连接有进污管，脱水桶右端中部通过合页连接有出泥板，出泥板下端设有永磁块，所述脱水桶右侧下端连接有电磁块。
作为本发明进一步的方案：所述电机座下端通过加强板固定连接有脱水桶。
作为本发明进一步的方案：所述驱动带轮中部设有2道带轮槽，带轮槽中部通过皮带分别连接有第一转轮和第二转轮。
作为本发明进一步的方案：所述第一曲柄下端铰接有升降轴，第二曲柄右端铰接有移动轴。
作为本发明再进一步的方案：所述第一曲柄和第二曲柄分别连接于第一转轮和第二转轮的非圆心位置上。
与现有技术相比，本发明的有益效果是：
所述一种双曲柄式污泥压缩脱水环保处理装置，结构合理，设计新颖，通过设有的第一曲柄和第二曲柄的交替配合，实现着压板的上下升降和推板的左右移动，进而使得污泥被压缩脱水后可以被及时的排出，避免着压缩后的泥块堵塞在出料口，大大增加着污泥压缩脱水的效率，同时也保证着整个装置的正常工作，实用性强，满足着废水污泥环保处理的需要，可靠性高。
