申请日2017.12.18
公开(公告)日2019.01.08
IPC分类号C02F9/14; C02F101/20
摘要
本发明公开了一种生活污水处理系统，其包括按照污水流动方向依次连通的磁化处理室、厌氧处理室、好氧处理室及膜处理室;膜处理室还与磁化处理室连接。本发明还提供了上述污水处理系统的处理方法。本发明的生活污水处理系统结构简单紧凑、占地面积小，其通过磁化处理室，采用磁性分离方式，能够缩短污水处理时间、提高污水处理效率;通过厌氧处理室及好氧处理室，使污水交替经过缺氧及好氧的环境，进一步强化对污水中污染物质尤其是含C、N物质的去除;通过膜处理室进一步有效去除污水中所含的重金属杂质及化学污染中的有机物。
权利要求书

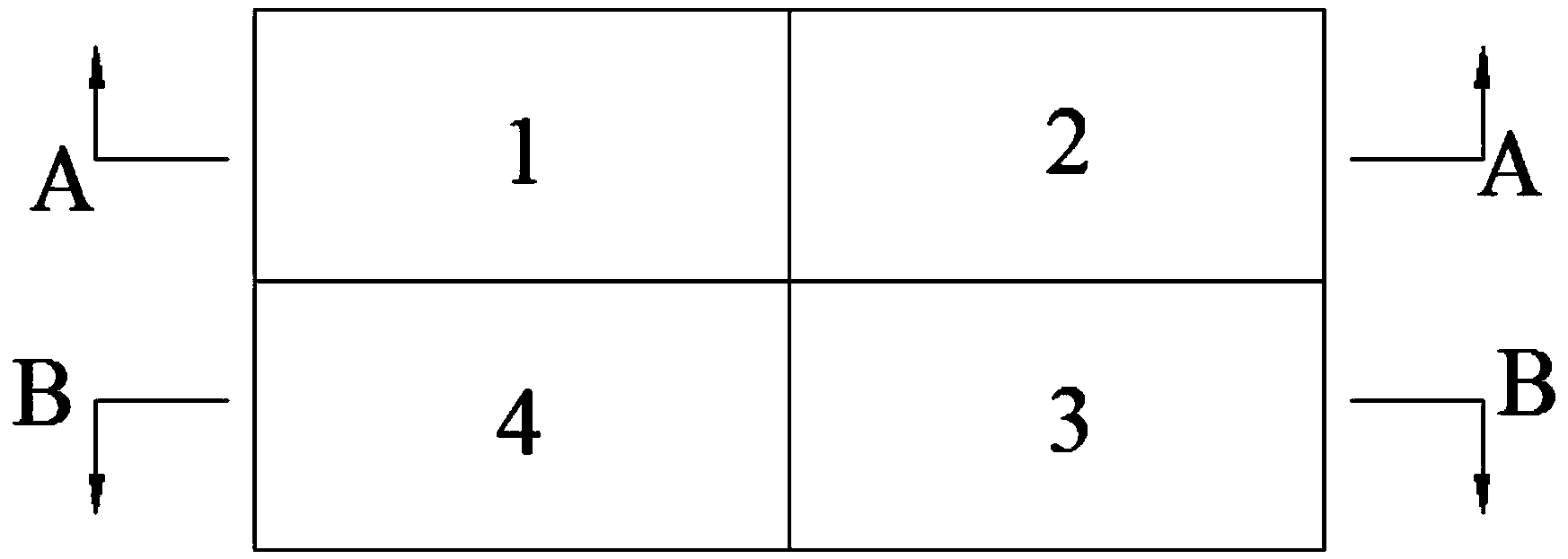

1.一种生活污水处理系统，其特征在于，其包括按照污水流动方向依次连通的磁化处理室、厌氧处理室、好氧处理室及膜处理室;所述膜处理室还与所述磁化处理室连接;
所述磁化处理室与所述厌氧处理室之间、所述磁化处理室与所述膜处理室之间、所述好氧处理室与所述厌氧处理室之间、以及所述好氧处理室与所述膜处理室之间均通过折流挡板隔开;所述磁化处理室与所述厌氧处理室之间设置的折流挡板上部、所述厌氧处理室与所述好氧处理室之间设置的折流挡板上部、以及所述好氧处理室与所述膜处理室之间设置的折流挡板下部均开设有通孔;
所述磁化处理室包括进水装置、配水装置、磁性分离板、除泥装置;所述进水装置设置在所述磁化处理室的上部外侧，所述配水装置设置在所述磁化处理室的内部位于所述进水装置的一侧，所述磁性分离板设置在所述磁化处理室的内部位于所述配水装置的下方;
所述除泥装置包括设置在所述磁性分离板上表面的刮泥机，所述刮泥机由设置在所述磁性分离板上表面的刮泥板以及带动所述刮泥板绕所述磁性分离板的中心作旋转运动的驱动机构组成;所述磁性分离板上开有排泥渠，所述磁性分离板的底部设置有V型集泥槽;所述V型集泥槽的侧部设置有气动力排泥装置;
所述进水装置包括进水管、管道混合器以及药剂投放孔;所述进水管设置在所述磁化处理室的上部外侧，所述管道混合器设置在所述进水管内，所述进水管上位于进水口与所述管道混合器之间开设有所述药剂投放孔;
所述配水装置包括正对所述进水管竖直设置的配水板及与所述配水板底部固接的栅格网;所述配水板、所述栅格网及所述磁化处理室设置进水管一侧的内壁围成配水空间。
2.根据权利要求1所述的一种生活污水 处理系统，其特征在于，所述厌氧处理室内填充有组合双环式填料;所述好氧处理室内填充有弹性填料。
3.根据权利要求1所述的一种生活污水处理系统，其特征在于，所述膜处理室内沿污水流动方向设置有至少一片过滤膜，所述过滤膜为MF膜或UF膜。
4.根据权利要求2或3所述的一种生活污水处理系统，其特征在于，所述厌氧处理室、所述好氧处理室及所述膜处理室内均设置有气提装置;所述膜处理室的下部设置有出水管。
5.一种如权利要求1-4中任一项所述生活污水处理系统的处理方法，其特征在于，其包括以下步骤：
步骤1、待处理的污水由所述进水管流入系统中，在污水流入过程中通过所述药剂投放孔向所述进水管内投加磁种及絮凝剂，污水与磁种及絮凝剂经所述管道混合器混合后形成具有磁性的微絮体然后流入到所述磁化处理室中;
步骤2、污水进入到所述磁化处理室中后，首先通过配水板的作用从水平流向变为向下的流向，然后再通过所述栅格网流出，在此过程中，污水中的毛发由所述栅格网进行拦截;
步骤3、污水从所述栅格网流出后，在所述磁性分离板的作用下，带有磁性的微絮体沉降依附于所述磁性分离板上，实现污水的初步去除杂质;
步骤4、经所述磁化处理室处理过的污水依次流过所述厌氧处理室及所述好氧处理室，在所述组合双环式填料及所述弹性填料的作用下，进一步去除污水中的杂质，并且经过厌氧环境及好氧环境的连续交替处理，实现污水中含N污染物的去除;
步骤5、经所述好氧处理室处理过的污水流入到所述膜处理室中，经过滤膜的作用，进一步去除污水中的不溶性有害重金属杂质，并且去除化学污染中的有机物;最后，经所述膜处理室处理过的水经由所述出水管流出。
说明书
一种生活污水处理系统及其处理方法
技术领域
本发明属于污水处理技术领域，具体涉及一种生活污水处理系统及其处理方法。
背景技术
近年来，随着环境污染问题的日趋严重，人们的环保意识也逐渐加强，污水治理领域受到了越来越广泛的重视;国内各地均可见大型污水处理厂，可以有效地将污水进行集中治理，大幅减轻了污水对河道及湖泊水体的影响，有效保护了水资源;然而，目前对污水的治理多集中在工业废水处理领域，对家庭生活污水的处理仍然没有足够的重视。
传统的处理方式是将家庭生活污水集中后，进行自然沉积和降解，该方法已经不再适合于如今城市污水处理条件的要求;现有技术中虽然也有一些生活污水处理系统，然而这些装置多存在结构及管路连接复杂、占地面积庞大、处理效率不高的问题;因此，设计一种结构简单、处理时间短、占地面积小的生活污水治理设备势在必行。
发明内容
本发明的目的之一是提供一种生活污水处理系统，其结构简单紧凑、处理效果明显，非常适合对家庭生活污水进行处理;本发明的目的之二是提供上述生活污水处理系统的处理方法。
本发明所采用的技术方案为：
一种生活污水处理系统，其包括按照污水流动方向依次连通的磁化处理室、厌氧处理室、好氧处理室及膜处理室;所述膜处理室还与所述磁化处理室连接。
本发明的特点还在于：
所述磁化处理室与所述厌氧处理室之间、所述磁化处理室与所述膜处理室之间、所述好氧处理室与所述厌氧处理室之间、以及所述好氧处理室与所述膜处理室之间均通过折流挡板隔开;所述磁化处理室与所述厌氧处理室之间设置的折流挡板上部、所述厌氧处理室与所述好氧处理室之间设置的折流挡板上部、以及所述好氧处理室与所述膜处理室之间设置的折流挡板下部均开设有通孔。
所述磁化处理室包括进水装置、配水装置以及磁性分离板;所述进水装置设置在所述磁化处理室的上部外侧，所述配水装置设置在所述磁化处理室的内部位于所述进水装置的一侧，所述磁性分离板设置在所述磁化处理室的内部位于所述配水装置的下方。
所述进水装置包括进水管、管道混合器以及药剂投放孔;所述进水管设置在所述磁化处理室的上部外侧，所述管道混合器设置在所述进水管内，所述进水管上位于进水口与所述管道混合器之间开设有所述药剂投放孔。
所述配水装置包括正对所述进水管竖直设置的配水板及与所述配水板底部固接的栅格网;所述配水板、所述栅格网及所述磁化处理室设置进水管一侧的内壁围成配水空间。
所述磁化处理室还包括除泥装置，除泥装置包括设置在所述磁性分离板上表面的刮泥机，所述刮泥机由设置在所述磁性分离板上表面的刮泥板以及带动所述刮泥板绕所述磁性分离板的中心作旋转运动的驱动机构组成;所述磁性分离板上开有排泥渠，所述磁性分离板的底部设置有V型集泥槽;所述V型集泥槽的侧部设置有气动力排泥装置。
所述厌氧处理室内填充有组合双环式填料;所述好氧处理室内填充有弹性填料。
所述膜处理室内沿污水流动方向设置有至少一片过滤膜，所述过滤膜为MF膜或UF膜。
所述厌氧处理室、所述好氧处理室及所述膜处理室内均设置有气提装置;所述膜处理室的下部设置有出水管;所述磁化处理室的底部设置有气动力排泥装置。
本发明的第二个技术方案为：
一种上述生活污水处理系统的处理方法，其包括以下步骤：
步骤1、待处理的污水由所述进水管流入系统中，在污水流入过程中通过所述药剂投放孔向所述进水管内投加磁种及絮凝剂，污水与磁种及絮凝剂经所述管道混合器混合后形成具有磁性的微絮体然后流入到所述磁化处理室中;
步骤2、污水进入到所述磁化处理室中后，首先通过配水板的作用从水平流向变为向下的流向，然后再通过所述栅格网流出，在此过程中，污水中的毛发由所述栅格网进行拦截;
步骤3、污水从所述栅格网流出后，在所述磁性分离板的作用下，带有磁性的微絮体沉降依附于所述磁性分离板上，实现污水的初步去除杂质;
步骤4、经所述磁化处理室处理过的污水依次流过所述厌氧处理室及所述好氧处理室，在所述组合双环式填料及所述弹性填料的作用下，进一步去除污水中的杂质，并且经过厌氧环境及好氧环境的连续交替处理，实现污水中含N污染物的去除;
步骤5、经所述好氧处理室处理过的污水流入到所述膜处理室中，经过滤膜的作用，进一步去除污水中的不溶性有害重金属杂质，并且去除化学污染中的有机物;最后，经所述膜处理室处理过的水经由所述出水管流出。
与现有技术相比，本发明实施例提供的生活污水处理系统，其结构简单紧凑、占地面积小，其通过设置磁化处理室，采用磁性分离方式，能够缩短污水处理时间、提高污水处理效率;通过设置厌氧处理室及好氧处理室，使污水交替经过缺氧及好氧的环境，进一步强化对污水中污染物质尤其是含C、N物质的去除;通过设置膜处理室，进一步有效去除污水中所含的重金属杂质及化学污染中的有机物。
