公开(公告)日2018.07.20
IPC分类号B01D36/04; B01D33/01; B01D33/46; B01D33/54
摘要
本发明公开了一种环境保护用防堵塞污水过滤设备，包括箱体、驱动箱、进水管、出水管和过滤网;隔板将箱体内分隔为下方的沉淀腔和上方的过滤腔，在所述过滤网内穿设有两个竖直的丝杆，丝杆对应的过滤网下侧固定有固定套，旋转套的底部中心上设有内螺纹，与丝杆螺纹连接，在旋转套的外侧设有一圈刷板;所述驱动箱内设有竖直的移动框;所述移动框的内部设置有竖直的半齿轮，半齿轮对应的移动框侧壁上固定有竖直的齿条。本发明通过设置的旋转的半齿轮带动移动框上下移动，连续带动过滤网上下抖动，便于其上过滤的杂质脱离;旋转套在上下移动的过滤网作用下旋转，使其上的刷板对过滤网上扫动，及时将脱离的杂质扫开，提高清除效果。
权利要求书

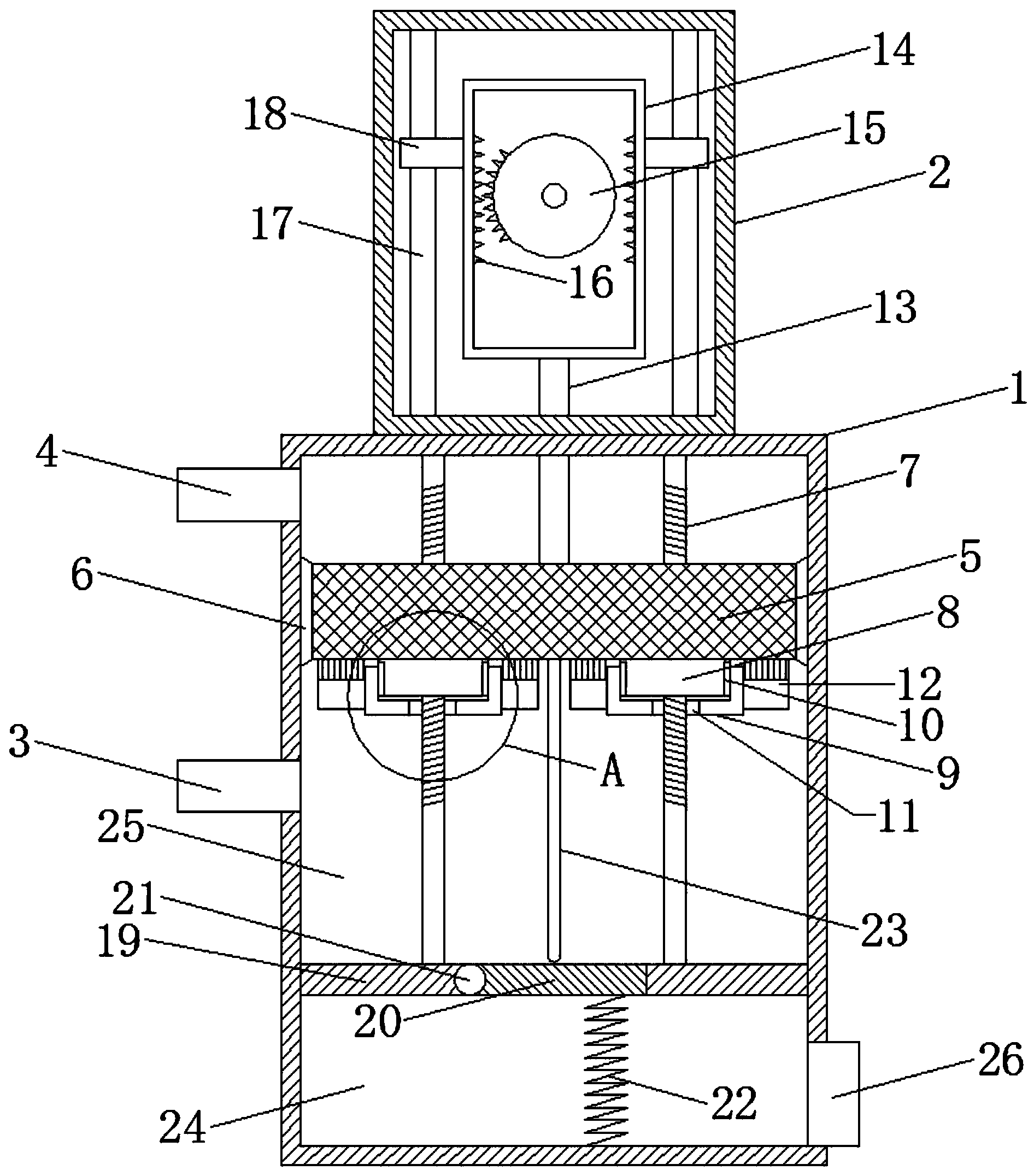

1.一种环境保护用防堵塞污水过滤设备，包括箱体(1)、驱动箱(2)、进水管(3)、出水管(4)和过滤网(5);其特征在于：所述箱体(1)内的中部固定有水平的隔板(19)，隔板(19)将箱体(1)内分隔为下方的沉淀腔(24)和上方的过滤腔(25)，在隔板(19)的中心设有开口，将沉淀腔(24)与过滤腔(25)连通，开口上安装有排料门(20)，排料门(20)的一侧通过合页(21)转动连接在隔板(19)上;所述过滤腔(25)内设有水平的过滤网(5)，在过滤网(5)的下方箱体(1)侧壁上连通有进水管(3)，上方箱体(1)侧壁上连通有出水管(4);在所述过滤网(5)内穿设有两个竖直的丝杆(7)，丝杆(7)对应的过滤网(5)下侧固定有固定套(8)，固定套(8)内部设有通孔(27)，丝杆(7)穿过通孔(27)，固定套(8)的外侧固定套设有一轴承(10)，轴承(10)的外侧固定有套设在外侧的旋转套(9)，旋转套(9)的底部中心上设有内螺纹(11)，与丝杆(7)螺纹连接，在旋转套(9)的外侧设有一圈刷板(12)，刷板(12)上表面设有与过滤网(5)接触的刷毛;所述驱动箱(2)内设有竖直的移动框(14);所述移动框(14)的内部设置有竖直的半齿轮(15)，半齿轮(15)对应的移动框(14)侧壁上固定有竖直的齿条(16)，齿条(16)与半齿轮(15)啮合;在所述移动框(14)的下端固定有竖直的伸入到箱体(1)内的连杆(13)，连杆(13)的下端固定在过滤网(5)上;在所述过滤网(5)的下侧还固定有竖直的顶杆(23)，顶杆(23)的下端位于排料门(20)的上方。
2.根据权利要求1所述的一种环境保护用防堵塞污水过滤设备，其特征在于：所述沉淀腔(24)的底部连通有排污管(26)。
3.根据权利要求1所述的一种环境保护用防堵塞污水过滤设备，其特征在于：所述过滤网(5)的外侧设置有一圈密封圈(6)。
4.根据权利要求1所述的一种环境保护用防堵塞污水过滤设备，其特征在于：所述排料门(20)的下侧固定连接有复位弹簧(22)，复位弹簧(22)的下端固定在沉淀腔(24)的底部，通过复位弹簧(22)支撑排料门(20)，使排料门(20)保持水平。
5.根据权利要求1所述的一种环境保护用防堵塞污水过滤设备，其特征在于：所述移动框(14)为矩形框。
6.根据权利要求1所述的一种环境保护用防堵塞污水过滤设备，其特征在于：所述移动框(14)的两侧上均固定有滑套(18)，滑套(18)内滑动穿设有竖直的导向杆(17)，导向杆(17)固定在驱动箱(2)上，使移动框(14)在竖直方向上移动。
7.根据权利要求1所述的一种环境保护用防堵塞污水过滤设备，其特征在于：所述顶杆(23)的下端与水平的排料门(20)之间的距离小于2mm。
说明书
一种环境保护用防堵塞污水过滤设备
技术领域
本发明涉及一种环保设备，具体是一种环境保护用防堵塞污水过滤设备。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等。
环境保护又是指人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境必须做好综合治理，以创造出适合于人类生活、工作的环境。环境保护是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。
污水是生产、生活中产生的一种垃圾，污水对环境的影响较大，如果不及时对污水处理，将影响人们的身体健康，现有的污水处理设备，需要对污水进行先期的过滤，将污水中体积较大的杂质滤出才能够进行深度的净化处理。而现有的过滤设备，往往在过程时网孔易被堵塞，影响污水流通，不利于污水快速过滤使用。
发明内容
本发明的目的在于提供一种环境保护用防堵塞污水过滤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环境保护用防堵塞污水过滤设备，包括箱体、驱动箱、进水管、出水管和过滤网;所述箱体内的中部固定有水平的隔板，隔板将箱体内分隔为下方的沉淀腔和上方的过滤腔，在隔板的中心设有开口，将沉淀腔与过滤腔连通，开口上安装有排料门，排料门的一侧通过合页转动连接在隔板上;所述过滤腔内设有水平的过滤网，在过滤网的下方箱体侧壁上连通有进水管，上方箱体侧壁上连通有出水管;在所述过滤网内穿设有两个竖直的丝杆，丝杆对应的过滤网下侧固定有固定套，固定套内部设有通孔，丝杆穿过通孔，固定套的外侧固定套设有一轴承，轴承的外侧固定有套设在外侧的旋转套，旋转套的底部中心上设有内螺纹，与丝杆螺纹连接，在旋转套的外侧设有一圈刷板，刷板上表面设有与过滤网接触的刷毛;所述驱动箱内设有竖直的移动框;所述移动框的内部设置有竖直的半齿轮，半齿轮对应的移动框侧壁上固定有竖直的齿条，齿条与半齿轮啮合;在所述移动框的下端固定有竖直的伸入到箱体内的连杆，连杆的下端固定在过滤网上;在所述过滤网的下侧还固定有竖直的顶杆，顶杆的下端位于排料门的上方。
进一步的：所述沉淀腔的底部连通有排污管。
进一步的：所述过滤网的外侧设置有一圈密封圈。
进一步的：所述排料门的下侧固定连接有复位弹簧，复位弹簧的下端固定在沉淀腔的底部，通过复位弹簧支撑排料门，使排料门保持水平。
进一步的：所述移动框为矩形框。
进一步的：所述移动框的两侧上均固定有滑套，滑套内滑动穿设有竖直的导向杆，导向杆固定在驱动箱上，使移动框在竖直方向上移动。
进一步的：所述顶杆的下端与水平的排料门20之间的距离小于2mm。
与现有技术相比，本发明的有益效果是：本发明通过设置的旋转的半齿轮带动移动框上下移动，连续带动过滤网上下抖动，便于其上过滤的杂质脱离，便于水流通过，减少堵塞;旋转套在上下移动的过滤网作用下旋转，使其上的刷板对过滤网上扫动，及时将脱离的杂质扫开，提高清除效果，避免堵塞;沉淀后的杂质在底部通过间断打开的排料门进入到底部的沉淀腔内，便于杂质的收集处理，提高污水过滤效率，，保证污水过滤安全稳定进行。
