申请日2017.12.18
公开(公告)日2018.11.02
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型改进型的市政污水处理装置，包括固体废弃物过滤箱，固体废弃物过滤箱的前侧面设有控制开关组，固体废弃物过滤箱的上表面左侧设有导流槽，固体废弃物过滤箱的内侧面上端设有环形过滤格栅，环形过滤格栅的外侧面靠近导流槽下表面的一侧设有进液口，环形过滤格栅的内部设有倾斜设置的螺旋运料器，本新型改进型的市政污水处理装置，结构简单，安装方便，使用时占用空间小，可以快速对市政污水进行处理，锁止万向轮结合推杆的设置方便了固体垃圾的运输，通过膜生物反应器可以对市政污水中含有的有机废弃物进行降解，环形曝气管的设置可以有效防止固体颗粒在反应舱中堆积。
权利要求书

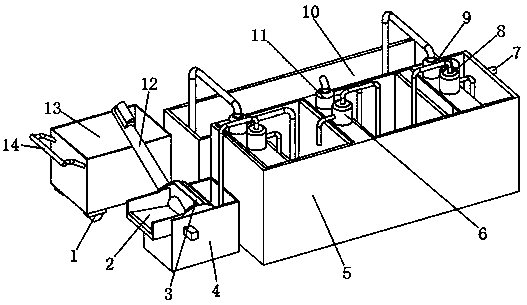

1.一种新型改进型的市政污水处理装置，包括固体废弃物过滤箱(4)，其特征在于：所述固体废弃物过滤箱(4)的前侧面设有控制开关组(27)，固体废弃物过滤箱(4)的上表面左侧设有导流槽(2)，固体废弃物过滤箱(4)的内侧面上端设有环形过滤格栅(3)，环形过滤格栅(3)的外侧面靠近导流槽(2)下表面的一侧设有进液口，环形过滤格栅(3)的内部设有倾斜设置的螺旋运料器(12)，螺旋运料器(12)的出料口下方设有固体垃圾收集箱(13)，固体废弃物过滤箱(4)的右侧设有污水处理箱(5)，污水处理箱(5)的后侧设有淤泥收集箱(10)，污水处理箱(5)的内部从左往右依次设有初沉舱(21)、反应舱(23)和二次沉淀舱(24)，初沉舱(21)的内侧面上端设有第一支撑板(17)，反应舱(23)的内侧面上端设有第二支撑板(18)，二次沉淀舱(24)的内侧面上端设有第三支撑板(19)，第一支撑板(17)的上表面设有第二淤泥泵(15)和第二液泵(16)，第二淤泥泵(15)的进液口通过管道与初沉舱(21)的内部上表面相连，第二淤泥泵(15)的出液口通过管道与淤泥收集箱(10)的内部上表面相连，第二液泵(16)的进液口通过导管延伸至固体废弃物过滤箱(4)的内部，第二液泵(16)的出液口通过管道延伸至初沉舱(21)的内部，第二支撑板(18)的上表面设有第一液泵(6)和气泵(11)，第一液泵(6)的进液口通过导管与初沉舱(21)的内部相通，第一液泵(6)的出液口通过导管与反应舱(23)的内部相通，第三支撑板(19)的上表面设有第三液泵(8)和第一淤泥泵(9)，第三液泵(8)的进液口通过导管与反应舱(23)的内部相通，第三液泵(8)的出液口通过导管与二次沉淀舱(24)的内部相通，第一淤泥泵(9)的进液口通过导管与二次沉淀舱(24)的内部相通，第一淤泥泵(9)的出液口通过导管延伸至淤泥收集箱(10)的内部，污水 处理箱(5)的右侧面上端设有排液管(7)，反应舱(23)的内部上表面设有膜生物反应器(22)，控制开关组(27)的输入端与外部电源的输出端电连接，控制开关组(27)的输出端分别与第一液泵(6)、第三液泵(8)、第一淤泥泵(9)、气泵(11)、螺旋运料器(12)、第二淤泥泵(15)和第二液泵(16)的输入端电连接。
2.根据权利要求1所述的一种新型改进型的市政污水处理装置，其特征在于：所述固体垃圾收集箱(13)的左侧面上端设有推杆(14)，固体垃圾收集箱(13)的下表面设有锁止万向轮(1)。
3.根据权利要求1所述的一种新型改进型的市政污水处理装置，其特征在于：所述反应舱(23)的内部上表面设有环形曝气管(26)，气泵(11)的出气口通过导管与环形曝气管(26)的外侧面相连。
4.根据权利要求1所述的一种新型改进型的市政污水处理装置，其特征在于：所述初沉舱(21)的内部左侧面设有倾斜向下设置的第一沉淀板(20)，二次沉淀舱(24)的内部左侧面设有倾斜向下设置的第二沉淀板(25)。
5.根据权利要求4所述的一种新型改进型的市政污水处理装置，其特征在于：所述第一沉淀板(20)和第二沉淀板(25)的数量均不少于四个，不少于四个的第一沉淀板(20)均匀分布在初沉舱(21)的内部左侧面，不少于四个的第二沉淀板(25)均匀分布在二次沉淀舱(24)的内部左侧面。
说明书
一种新型改进型的市政污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种新型改进型的市政污水处理装置。
背景技术
目前随着人们生活的改善，生活用品越来越多，随之而来环境的污染也越来越严重;目前日常生活中往往会产生生活废水，这些生活废水中往往含有大量固体垃圾，这类生活废水外排将对人类的生存环境造成越来越严重的污染 ，现有技术为专利申请号为CN105457387A的污水处理装置采用的技术方案是：包括污水处理箱，污水处理箱内置喷水导流器，喷水导流器一侧安装有喷水管，喷水管与喷水导流器连通，喷水管管口穿过污水处理箱延伸在污水处理箱外侧面上，喷水导流器底部设有过滤装置，过滤装置固定在喷水导流器上，过滤装置内置滤管，滤管顶部分别穿过过滤装置及喷水导流器延伸在喷水导流器内，滤管底部与一加压泵连接，滤管与加压泵连通，加压泵位于过滤装置内，加压泵一侧连接有加压管，加压管管口穿过污水处理箱延伸在污水处理箱外侧面上，且加压管靠近管口设有加压控制阀，具有便于安装，维护方便的优点。但是，现有的污水处理装置存在着容易被体积较大的固体垃圾堵塞、无法处理含有大量垃圾的污水的问题。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种新型改进型的市政污水处理装置，可以很方便的将污水中含有的固体垃圾筛除，给污水处理的使用带来了便利，而且可以对污水中含有的有机污染物进行降解，进一步提升了污水的处理效率，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型改进型的市政污水处理装置，包括固体废弃物过滤箱，所述固体废弃物过滤箱的前侧面设有控制开关组，固体废弃物过滤箱的上表面左侧设有导流槽，固体废弃物过滤箱的内侧面上端设有环形过滤格栅，环形过滤格栅的外侧面靠近导流槽下表面的一侧设有进液口，环形过滤格栅的内部设有倾斜设置的螺旋运料器，螺旋运料器的出料口下方设有固体垃圾收集箱，固体废弃物过滤箱的右侧设有污水处理箱，污水处理箱的后侧设有淤泥收集箱，污水处理箱的内部从左往右依次设有初沉舱、反应舱和二次沉淀舱，初沉舱的内侧面上端设有第一支撑板，反应舱的内侧面上端设有第二支撑板，二次沉淀舱的内侧面上端设有第三支撑板，第一支撑板的上表面设有第二淤泥泵和第二液泵，第二淤泥泵的进液口通过管道与初沉舱的内部上表面相连，第二淤泥泵的出液口通过管道与淤泥收集箱的内部上表面相连，第二液泵的进液口通过导管延伸至固体废弃物过滤箱的内部，第二液泵的出液口通过管道延伸至初沉舱的内部，第二支撑板的上表面设有第一液泵和气泵，第一液泵的进液口通过导管与初沉舱的内部相通，第一液泵的出液口通过导管与反应舱的内部相通，第三支撑板的上表面设有第三液泵和第一淤泥泵，第三液泵的进液口通过导管与反应舱的内部相通，第三液泵的出液口通过导管与二次沉淀舱的内部相通，第一淤泥泵的进液口通过导管与二次沉淀舱的内部相通，第一淤泥泵的出液口通过导管延伸至淤泥收集箱的内部，污水处理箱的右侧面上端设有排液管，反应舱的内部上表面设有膜生物反应器，控制开关组的输入端与外部电源的输出端电连接，控制开关组的输出端分别与第一液泵、第三液泵、第一淤泥泵、气泵、螺旋运料器、第二淤泥泵和第二液泵的输入端电连接。
作为本实用新型的一种优选技术方案，所述固体垃圾收集箱的左侧面上端设有推杆，固体垃圾收集箱的下表面设有锁止万向轮。
作为本实用新型的一种优选技术方案，所述反应舱的内部上表面设有环形曝气管，气泵的出气口通过导管与环形曝气管的外侧面相连。
作为本实用新型的一种优选技术方案，所述初沉舱的内部左侧面设有倾斜向下设置的第一沉淀板，二次沉淀舱的内部左侧面设有倾斜向下设置的第二沉淀板。
作为本实用新型的一种优选技术方案，所述第一沉淀板和第二沉淀板的数量均不少于四个，不少于四个的第一沉淀板均匀分布在初沉舱的内部左侧面，不少于四个的第二沉淀板均匀分布在二次沉淀舱的内部左侧面。
与现有技术相比，本实用新型的有益效果是：本新型改进型的市政污水处理装置，结构简单，安装方便，使用时占用空间小，可以快速对市政污水进行处理，锁止万向轮结合推杆的设置方便了固体垃圾的运输，通过膜生物反应器可以对市政污水中含有的有机废弃物进行降解，环形曝气管的设置可以有效防止固体颗粒在反应舱中堆积。
