申请日2017.12.18
公开(公告)日2018.10.12
IPC分类号C02F1/463; C02F1/461; C02F101/34
摘要
本实用新型涉及废水处理技术领域，且公开了一种印刷厂废水中和处理装置，包括中和桶，所述中和桶的右侧连通有出水管，所述中和桶的左侧固定安装有固定座，固定座的顶部开设有凹槽，凹槽的槽内底壁固定安装有绝缘板，绝缘板的顶部固定安装有蓄电池，蓄电池的阳极处连接有导线，导线远离蓄电池的一端连接有一端贯穿并延伸至中和桶腔内的铁柱，所述中和桶的左侧连通有位于蓄电池上方的进水管，所述中和桶的顶部活动安装有顶盖，顶盖的顶部固定安装有固定板，固定板的顶部固定安装有电机，所述固定板的顶部固定安装有位于电机两侧的稳定座，稳定座的顶部固定安装有竖板。该印刷厂废水中和处理装置，中和效果好，方便了人们使用。
权利要求书

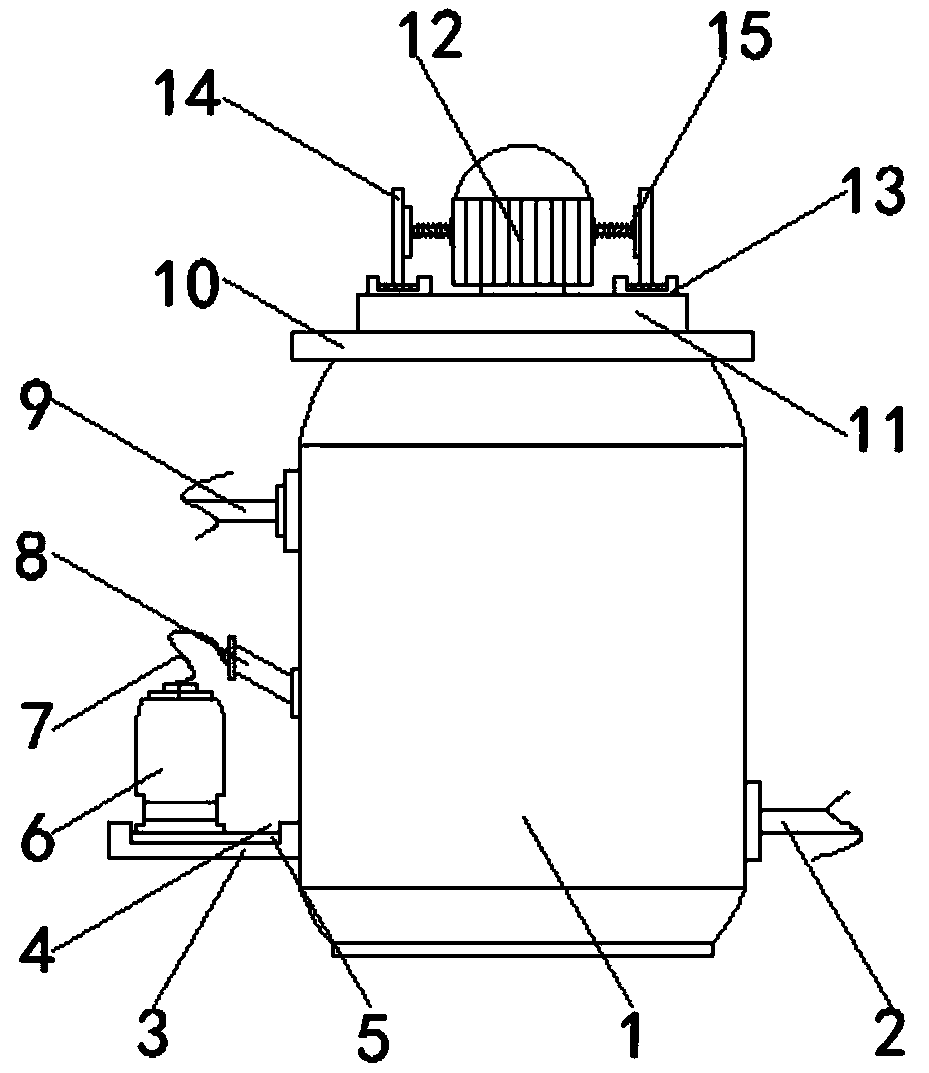

1.一种印刷厂废水中和处理装置，包括中和桶(1)，其特征在于：所述中和桶(1)的右侧连通有出水管(2)，所述中和桶(1)的左侧固定安装有固定座(3)，固定座(3)的顶部开设有凹槽(4)，凹槽(4)的槽内底壁固定安装有绝缘板(5)，绝缘板(5)的顶部固定安装有蓄电池(6)，蓄电池(6)的阳极处连接有导线(7)，导线(7)远离蓄电池(6)的一端连接有一端贯穿并延伸至中和桶(1)腔内的铁柱(8)，所述中和桶(1)的左侧连通有位于蓄电池(6)上方的进水管(9)，所述中和桶(1)的顶部活动安装有顶盖(10)，顶盖(10)的顶部固定安装有固定板(11)，固定板(11)的顶部固定安装有电机(12)，所述固定板(11)的顶部固定安装有位于电机(12)两侧的稳定座(13)，稳定座(13)的顶部固定安装有竖板(14)，竖板(14)与电机(12)的侧壁相对的一侧均固定安装有防护杆(15)，所述电机(12)的输出轴处通过联轴器固定安装有一端延伸至中和桶(1)腔内的转轴(16)，转轴(16)远离电机(12)输出轴的一端固定安装有连接轴(17)，连接轴(17)的两侧均固定安装有铝质搅拌片(18)，所述连接轴(17)的前表面开设有插接孔(19)，插接孔(19)的孔内插接有插销(20)。
2.根据权利要求1所述的一种印刷厂废水中和处理装置，其特征在于：所述中和桶(1)的腔内侧壁均固定安装有防腐板，所述中和桶(1)与顶盖(10)的连接处设置有密封环。
3.根据权利要求1所述的一种印刷厂废水中和处理装置，其特征在于：所述绝缘板(5)的两端与凹槽(4)的槽内侧壁之间存在间隙，所述绝缘板(5)的厚度小于凹槽(4)的槽深度。
4.根据权利要求1所述的一种印刷厂废水中和处理装置，其特征在于：所述铁柱(8)呈一百二十度角倾斜设置，所述铁柱(8)的外侧套装有位于中和桶(1)左侧的绝缘套。
5.根据权利要求1所述的一种印刷厂废水中和处理装置，其特征在于：所述稳定座(13)的顶部开设有卡槽，卡槽的槽内底壁固定安装有平面板。
6.根据权利要求1所述的一种印刷厂废水 中和处理装置，其特征在于：所述防护杆(15)为塑料，所述防护杆(15)的外侧设置有弹簧。
说明书
一种印刷厂废水中和处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种印刷厂废水中和处理装置。
背景技术
印刷技术的核心是水墨平衡，而水箱里的水在印刷循环使用过程中会产生大量纸粉和油墨等杂质，严重影响水墨平衡，所以无论是进口还是国产水箱都需要定期换水，一般是每周清洗一次，这样既浪费润版液、酒精、油墨、纸张也浪费人工。
现有的印刷技术在工作时产生大量的油墨废水，印刷厂污水中含有大量的丙烯酸类大分子团，导致废水呈碱性，如果不经过处理直接排入城市污水管网进入到污水处理厂，会对污水处理工艺产生极大的影响，破坏生化处理系统，污染水环境，故而提出了一种印刷厂废水中和处理装置来解决上述所提出的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种印刷厂废水中和处理装置，具备废水中和效果好和使用方便等优点，解决了现有的印刷技术在工作时产生大量的油墨废水，印刷厂污水中含有大量的丙烯酸类大分子团，如果不经过处理直接排入城市污水管网进入到污水处理厂，会对污水处理工艺产生极大的影响，破坏生化处理系统，污染水环境的问题。
(二)技术方案
为实现上述废水中和效果好和使用方便目的，本实用新型提供如下技术方案：一种印刷厂废水中和处理装置，包括中和桶，所述中和桶的右侧连通有出水管，所述中和桶的左侧固定安装有固定座，固定座的顶部开设有凹槽，凹槽的槽内底壁固定安装有绝缘板，绝缘板的顶部固定安装有蓄电池，蓄电池的阳极处连接有导线，导线远离蓄电池的一端连接有一端贯穿并延伸至中和桶腔内的铁柱，所述中和桶的左侧连通有位于蓄电池上方的进水管，所述中和桶的顶部活动安装有顶盖，顶盖的顶部固定安装有固定板，固定板的顶部固定安装有电机，所述固定板的顶部固定安装有位于电机两侧的稳定座，稳定座的顶部固定安装有竖板，竖板与电机的侧壁相对的一侧均固定安装有防护杆，所述电机的输出轴处通过联轴器固定安装有一端延伸至中和桶腔内的转轴，转轴远离电机输出轴的一端固定安装有连接轴，连接轴的两侧均固定安装有铝质搅拌片，所述连接轴的前表面开设有插接孔，插接孔的孔内插接有插销。
优选的，所述中和桶的腔内侧壁均固定安装有防腐板，所述中和桶与顶盖的连接处设置有密封环。
优选的，所述绝缘板的两端与凹槽的槽内侧壁之间存在间隙，所述绝缘板的厚度小于凹槽的槽深度。
优选的，所述铁柱呈一百二十度角倾斜设置，所述铁柱的外侧套装有位于中和桶左侧的绝缘套。
优选的，所述稳定座的顶部开设有卡槽，卡槽的槽内底壁固定安装有平面板。
优选的，所述防护杆为塑料，所述防护杆的外侧设置有弹簧。
(三)有益效果
与现有技术相比，本实用新型提供了一种印刷厂废水中和处理装置，具备以下有益效果：
1、该印刷厂废水中和处理装置，通过将导线与铁柱连接，然后通过设置铝质搅拌片，通电时在中和桶腔内的溶液中形成电解池，废水中呈胶体状态的污染物质通常带有负电荷，与阳极连接的铁柱电解出阳离子，作为阳极的铁柱在电解过程中慢慢溶解，以的亚铁离子的形式进入废水中，并水解生成Fe(OH)2，这些Fe(OH)2有高的凝聚作用，在阴极产生新生态的氢，其还原能力很强，与废水中的污染物起还原反应，同时大分子污染物被分解成小分子物质胶体颗粒之间互相排斥形成稳定的混合液，与废水中的阳离子结合可使污水中的胶体颗粒改变为呈电中性，并在分子引力作用下凝聚成大颗粒下沉，从而达到中和废水中碱性离子的目的，中和效果好，方便了工作人员使用。
2、该印刷厂废水中和处理装置，通过设置电机，然后将转轴与铝质搅拌片连接，使得铝质搅拌片在成为电解阴极的同时，也能够起到搅拌的作用，最大化的将废液中的碱性阴离子与阳离子结合形成沉淀，废水中和效率高，处理效果好，方便了工作人员使用。
