申请日2017.12.18
公开(公告)日2018.09.28
IPC分类号C02F9/14
摘要
本实用新型公开了一种分散点源污水处理系统，其包括一转鼓填料生物处理装置，所述转鼓填料生物处理装置的进水口与污水进水管道连通，其内设有多孔吸附填料;一纤维转盘滤池，所述纤维转盘滤池的进水口与转鼓填料生物处理装置的出水口相连通，且出水口与污水排放管道连通。所述分散点源污水处理系统，其采用转鼓填料生物处理与纤维转盘滤池工艺组合，更加适应分散点源的水量小、水量水质变化大的特点，是一种管理更加简单、工艺更加灵活、处理效果稳定的处理系统。
权利要求书

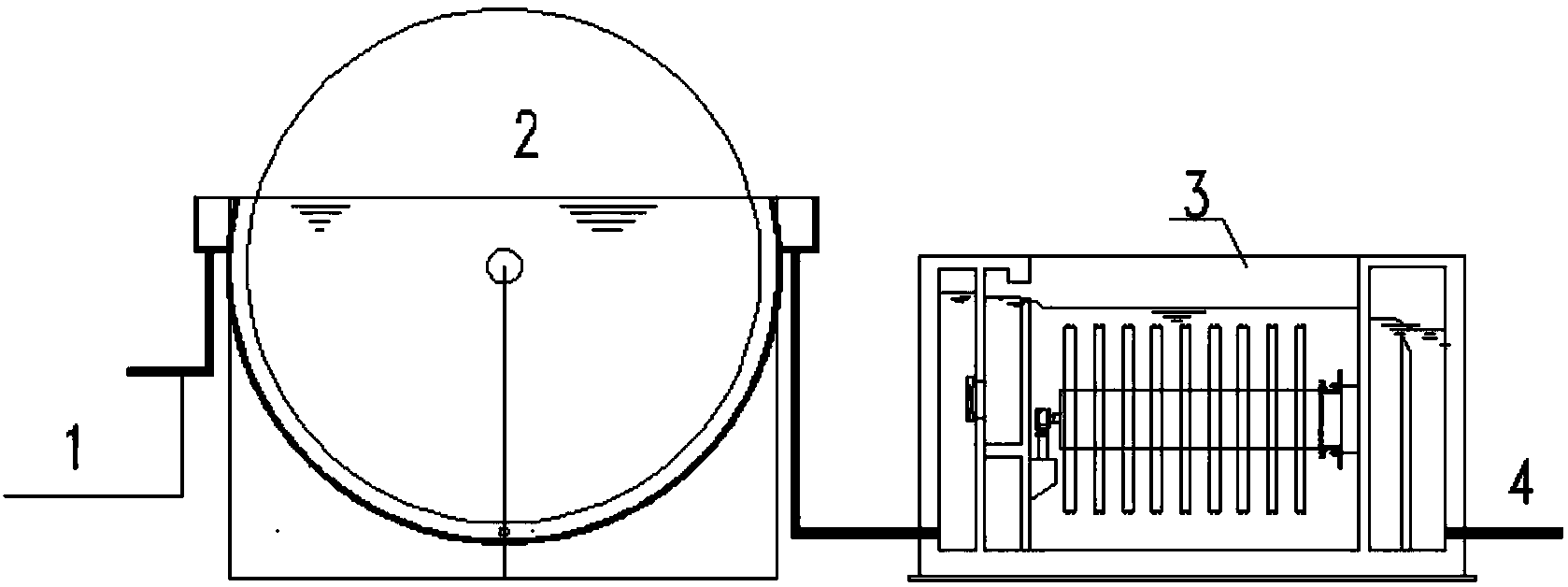

1.一种分散点源污水处理系统，其特征在于，包括
一转鼓填料生物处理装置(2)，所述转鼓填料生物处理装置(2)的进水口与污水进水管道(1)连通，其内设有多孔吸附填料;
一纤维转盘滤池(3)，所述纤维转盘滤池(3)的进水口与转鼓填料生物处理装置(2)的出水口相连通，且出水口与污水排放管道(4)连通。
2.根据权利要求1所述分散点源污水处理系统，其特征在于，所述转鼓填料生物处理装置(2)中多孔吸附填料的填充率为60-80%。
3.根据权利要求2所述分散点源污水处理系统，其特征在于，所述转鼓填料生物处理装置(2)中多孔吸附填料的填充率为70%。
4.根据权利要求1所述分散点源污水处理系统，其特征在于，所述转鼓填料生物处理装置(2)中的多孔吸附填料为颗粒活性炭或者陶粒。
5.根据权利要求1所述分散点源污水处理系统，其特征在于，所述转鼓填料生物处理装置(2)包括一中空转鼓、一进水部件、一出水部件、一生物反应部件、一用于驱动生物反应部件的驱动部件、以及一排空部件;进水部件和出水部件分别贯穿转鼓;生物反应部件设置于转鼓之内;排空部件位于转鼓下部;驱动部件部分伸入转鼓之内并与生物反应部件电连接;
所述生物反应部件包含一圆形生物填料转盘、一围绕在生物填料转盘外侧的弧形氧化槽，以及安装在氧化槽两端上的支座;
所述进水部件包含进水管、与进水 管连接的进水槽和与氧化槽连接的进水堰;
所述出水部件包含出水管、与出水管连接的出水槽和与氧化槽连接的出水堰;
所述排空部件包含与氧化槽连接的放空管、安装在放空管上的闸门和设在氧化槽上的穿孔曝气管;
所述驱动部件包含动机和穿过生物填料转盘并横跨在支座上的转动轴。
说明书
分散点源污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别是涉及一种分散点源污水处理系统。
背景技术
目前，全国乡镇及以下自然村等产生的分散点源污水大多未进行有效的处理，主要原因仍然是技术和管理、经济等方面的问题未取得突破，尤其是技术上需要研究开发管理更加简单、工艺更加灵活、处理效果稳定的处理系统。因此，有必要研究与城市污水处理系统相比更加适应小城镇的水量小、水量水质变化大的分散点源污水处理系统。
实用新型内容
本实用新型针对现有技术存在的问题，提出一种能够更加适应小城镇的水量小、水量水质变化大的分散点源污水处理系统。
为解决上述技术问题，本实用新型提供一种分散点源污水处理系统，其包括
一转鼓填料生物处理装置，所述转鼓填料生物处理装置的进水口与污水进水管道连通，其内设有多孔吸附填料;
一纤维转盘滤池，所述纤维转盘滤池的进水口与转鼓填料生物处理装置的出水口相连通，且出水口与污水排放管道连通。
优选的，所述转鼓填料生物处理装置中多孔吸附填料的填充率为60-80%。
优选的，所述转鼓填料生物处理装置中多孔吸附填料的填充率为70%。
优选的，所述转鼓填料生物处理装置中的多孔吸附填料为颗粒活性炭或者陶粒。
优选的，所述转鼓填料生物处理装置包括一中空转鼓、一进水部件、一出水部件、一生物反应部件、一用于驱动生物反应部件的驱动部件、以及一排空部件;进水部件和出水部件分别贯穿转鼓;生物反应部件设置于转鼓之内;排空部件位于转鼓下部;驱动部件部分伸入转鼓之内并与生物反应部件电连接;
所述生物反应部件包含一圆形生物填料转盘、一围绕在生物填料转盘外侧的弧形氧化槽，以及安装在氧化槽两端上的支座;
所述进水部件包含进水管、与进水管连接的进水槽和与氧化槽连接的进水堰;
所述出水部件包含出水管、与出水管连接的出水槽和与氧化槽连接的出水堰;
所述排空部件包含与氧化槽连接的放空管、安装在放空管上的闸门和设在氧化槽上的穿孔曝气管;
所述驱动部件包含动机和穿过生物填料转盘并横跨在支座上的转动轴。
本实用新型所述分散点源污水处理系统，其采用转鼓填料生物处理与纤维转盘滤池工艺组合，更加适应分散点源的水量小、水量水质变化大的特点，是一种管理更加简单、工艺更加灵活、处理效果稳定的处理系统。
