申请日2018.01.19
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型提供一种水泡粪养殖废水处理装置，包括分割预热池、好氧反应池、固液分离池、蓄泥池和转筒，所述分割预热池的右侧开设有进料口，所述分割预热池内腔的中部固定连接有分离网，所述分割预热池内腔底部的右侧设置有第一抽水泵，所述分割预热池内腔的底部安装有加热装置，所述第一抽水泵的顶部连通有第一输送管，所述第一输送管远离第一抽水泵的一端依次贯穿分割预热池的右侧和好氧反应池的左侧并延伸至好氧反应池的内腔，紫外线灯可以对废水中有毒物质进行消灭以便后续好氧反应的进行，通过其中鼓风机、送气管、和活性泥层可将废水中氮和磷等对环境不利物质吞噬掉，从而达到保护环境的目的。
权利要求书

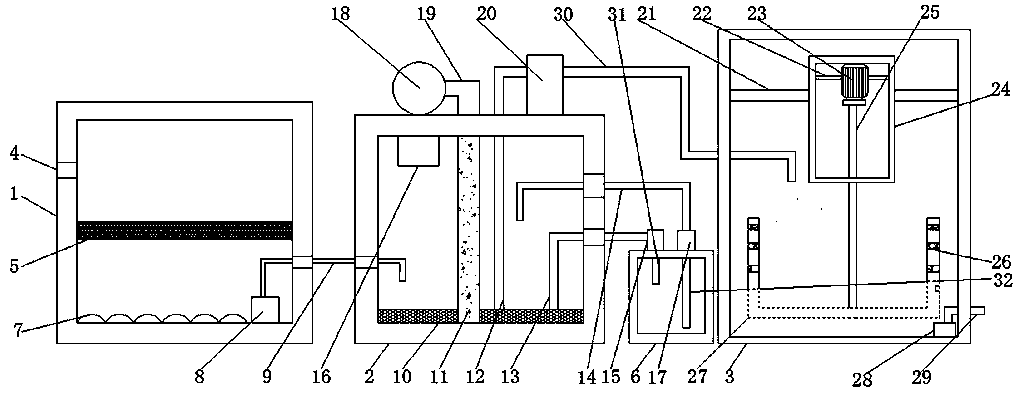

1.一种水泡粪养殖废水处理装置，包括分割预热池(1)、好氧反应池(2)、固液分离池(3)、蓄泥池(6)和转筒(27)，其特征在于：所述分割预热池(1)的右侧开设有进料口(4)，所述分割预热池(1)内腔的中部固定连接有分离网(5)，所述分割预热池(1)内腔底部的右侧设置有第一抽水泵(8)，所述分割预热池(1)内腔的底部安装有加热装置(7)，所述第一抽水泵(8)的顶部连通有第一输送管(9)，所述第一输送管(9)远离第一抽水泵(8)的一端依次贯穿分割预热池(1)的右侧和好氧反应池(2)的左侧并延伸至好氧反应池(2)的内腔，所述好氧反应池(2)内腔顶部的左侧设置有紫外线灯(16)，所述好氧反应池(2)顶部的左侧安装有鼓风机(18)，所述鼓风机(18)的出风口连接有送风管(19)，所述好氧反应池(2)的内腔设置有送气管(11)，所述送风管(19)远离鼓风机(18)的一端贯穿好氧反应池(2)并与送气管(11)连通，所述好氧反应池(2)内腔的底部设置有活性泥层(10)，所述好氧反应池(2)顶部的右侧安装有第二抽水泵(20)，所述第二抽水泵(20)的左侧连通有第二输送管(12)，所述第二抽水泵(20)的右侧连通有出水管(30)，所述出水管(30)远离第二抽水泵(20)的一端贯穿固液分离池(3)的左侧并延伸至固液分离池(3)的内腔，所述蓄泥池(6)顶部的左侧安装有第一泥浆泵(15)，所述第一泥浆泵(15)的左侧连通有第三输送管(13)，所述第三输送管(13)远离第一泥浆泵(15)的一端贯穿好氧反应池(2)的右侧并延伸至好氧反应池(2)的内腔，所述第一泥浆泵(15)的底部连通有第一出泥管(31)，所述第一出泥管(31)远离第一泥浆泵(15)的一端贯穿蓄泥池(6)的顶部并延伸至蓄泥池(6)的内腔，所述蓄泥池(6)顶部的左侧安装有第二泥浆泵(17)，所述第二泥浆泵(17)的顶部连通有第二出泥管(14)，所述第二出泥管(14)远离第二泥浆泵(17)的一端贯穿好氧反应池(2)的右侧并延伸至好氧反应池(2)的内腔，所述第二泥浆泵(17)的底部连通有第四输送管(32)，所述第四输送管(32)远离第二泥浆泵(17)的一端贯穿蓄泥池(6)的顶部并延伸至蓄泥池(6)的内腔，所述固液分离池(3)内腔的上侧设置有第一支撑杆(21)，所述第一支撑杆(21)的中部贯穿连接有制动箱(24)，所述制动箱(24)内腔的上侧设置有第二支撑杆(22)，所述第二支撑杆(22)的中部贯穿连接有电机(23)，所述电机(23)的底部连接有传动杆(25)，所述传动杆(25)远离电机(23)的一端贯穿制动箱(24)的底部并与转筒(27)内壁的底部固定连接，所述转筒(27)的表面等距离开设有出水孔(26)，所述固液分离池(3)内腔底部的右侧安装有第三抽水泵(28)，所述第三抽水泵(28)的顶部连通有第五输送管(29)。
2.根据权利要求1所述的一种水泡粪养殖废水处理装置，其特征在于：所述转筒(27)位于固液分离池(3)的内腔。
3.根据权利要求1所述的一种水泡粪养殖废水处理装置，其特征在于：所述出水管(30)位于转筒(27)正上方的左侧。
4.根据权利要求1所述的一种水泡粪养殖废水处理装置，其特征在于：所述送气管(11)表面等距离开设送气孔。
5.根据权利要求1所述的一种水泡粪养殖废水处理装置，其特征在于：所述加热装置(7)为电阻加热器。
说明书
一种水泡粪养殖废水处理装置
技术领域
本实用新型涉及养殖废水处理技术领域，具体为一种水泡粪养殖废水处理装置。
背景技术
水泡粪工艺的主要目的是定时、有效地清除畜舍内的粪便、尿液，减少粪污清理过程中的劳动力投入，减少冲洗用水，提高养殖场自动化管理水平。 水泡粪清粪工艺是在水冲粪工艺的基础上改造而来的。工艺流程是在猪舍内的排粪沟中注入一定量的水，粪尿、冲洗和饲养管理用水一并排放缝隙地板下的粪沟中，储存一定时间后(一般为1-2个月)，待粪沟装满后，打开出口的闸门，将沟中粪水排出。粪水顺粪沟流入粪便主干沟，进入地下贮粪池或用泵抽吸到地面贮粪池。
目前水泡粪养殖中粪水的处理一直是备受关注的一个问题，大多数养殖户都是将粪水直接排出或者稍作简单过滤消毒处理再随意排放，其中粪水中含有大量的氮和磷，这会对环境造成巨大的危害。
实用新型内容
针对现有技术的不足，本实用新型提供了一种水泡粪养殖废水处理装置，解决了养殖户在水泡粪养殖中废水净化、对环境造成污染问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种水泡粪养殖废水处理装置，包括分割预热池、好氧反应池、固液分离池、蓄泥池和转筒，所述分割预热池的右侧开设有进料口，所述分割预热池内腔的中部固定连接有分离网，所述分割预热池内腔底部的右侧设置有第一抽水泵，所述分割预热池内腔的底部安装有加热装置，所述第一抽水泵的顶部连通有第一输送管，所述第一输送管远离第一抽水泵的一端依次贯穿分割预热池的右侧和好氧反应池的左侧并延伸至好氧反应池的内腔，所述好氧反应池内腔顶部的左侧设置有紫外线灯，所述好氧反应池顶部的左侧安装有鼓风机，所述鼓风机的出风口连接有送风管，所述好氧反应池的内腔设置有送气管，所述送风管远离鼓风机的一端贯穿好氧反应池并与送气管连通，所述好氧反应池内腔的底部设置有活性泥层，所述好氧反应池顶部的右侧安装有第二抽水泵，所述第二抽水泵的左侧连通有第二输送管，所述第二抽水泵的右侧连通有出水管，所述出水管远离第二抽水泵的一端贯穿固液分离池的左侧并延伸至固液分离池的内腔，所述蓄泥池顶部的左侧安装有第一泥浆泵，所述第一泥浆泵的左侧连通有第三输送管，所述第三输送管远离第一泥浆泵的一端贯穿好氧反应池的右侧并延伸至好氧反应池的内腔，所述第一泥浆泵的底部连通有第一出泥管，所述第一出泥管远离第一泥浆泵的一端贯穿蓄泥池的顶部并延伸至蓄泥池的内腔，所述蓄泥池顶部的左侧安装有第二泥浆泵，所述第二泥浆泵的顶部连通有第二出泥管，所述第二出泥管远离第二泥浆泵的一端贯穿好氧反应池的右侧并延伸至好氧反应池的内腔，所述第二泥浆泵的底部连通有第四输送管，所述第四输送管远离第二泥浆泵的一端贯穿蓄泥池的顶部并延伸至蓄泥池的内腔，所述固液分离池内腔的上侧设置有第一支撑杆，所述第一支撑杆的中部贯穿连接有制动箱，所述制动箱内腔的上侧设置有第二支撑杆，所述第二支撑杆的中部贯穿连接有电机，所述电机的底部连接有传动杆，所述传动杆远离电机的一端贯穿制动箱的底部并与转筒内壁的底部固定连接，所述转筒的表面等距离开设有出水孔，所述固液分离池内腔底部的右侧安装有第三抽水泵，所述第三抽水泵的顶部连通有第五输送管。
优选的，所述转筒位于固液分离池的内腔。
优选的，所述活性泥层由细菌、菌胶团等微生物群体组成。
优选的，所述出水管位于转筒正上方的左侧。
优选的，所述送气管表面等距离开设送气孔。
本实用新型提供了一种水泡粪养殖废水处理装置。具备以下有益效果：
1、本实用新型设计了好氧反应池，紫外线灯可以对废水中有毒物质进行消灭以便后续好氧反应的进行，通过其中鼓风机、送气管、和活性泥层可将废水中氮和磷等对环境不利物质吞噬掉，从而达到保护环境的目的，并且此外设计的蓄泥池可一方面可抽掉好氧反应池在处理废水中产生的额外活性泥防止活性泥产生过多造成池内拥堵，另一方面可以回流活性泥进入好氧反应池中，这样循环使用可以降低使用成本。
2、本实用新型设计的固液分离池，可对好氧处理池抽过来的水做进一步的处理，通过电机与转筒之间的配合，可使水中掺杂的一些活性泥以及小颗粒粪体进行固液分离，最后通过处理过的水通过第三抽水泵抽出，水可以用于水泡粪养殖中冲洗圈舍，环保而节约。
