申请日2018.01.19
公开(公告)日2018.11.02
IPC分类号C02F9/02; C02F103/10
摘要
本实用新型提供一种煤层气废水处理装置，主要涉及煤层气排采领域。煤层气过滤装置，包括进气管，所述进气管一端设置除尘管，所述除尘管内填充过滤棉，所述除尘管远离进气管一端设置第一连接管，所述第一连接管与除尘管之间设置栅板，所述第一连接管远离除尘管一端设置除水箱，所述除水箱远离第一连接管一端设置第二连接管，所述第二连接管远离除水箱一端设置干燥腔，所述干燥腔内设置吸水海绵，所述干燥腔远离第二连接管一端设置输出管。本实用新型的有益效果在于：本实用新型能够对煤层气废水中的煤层气进行分离回收，保护大气环境，能够将废水中的泥浆和煤粉滤出，保护当地的植被，同时将煤粉和煤层气回收利用，节约资源。
权利要求书

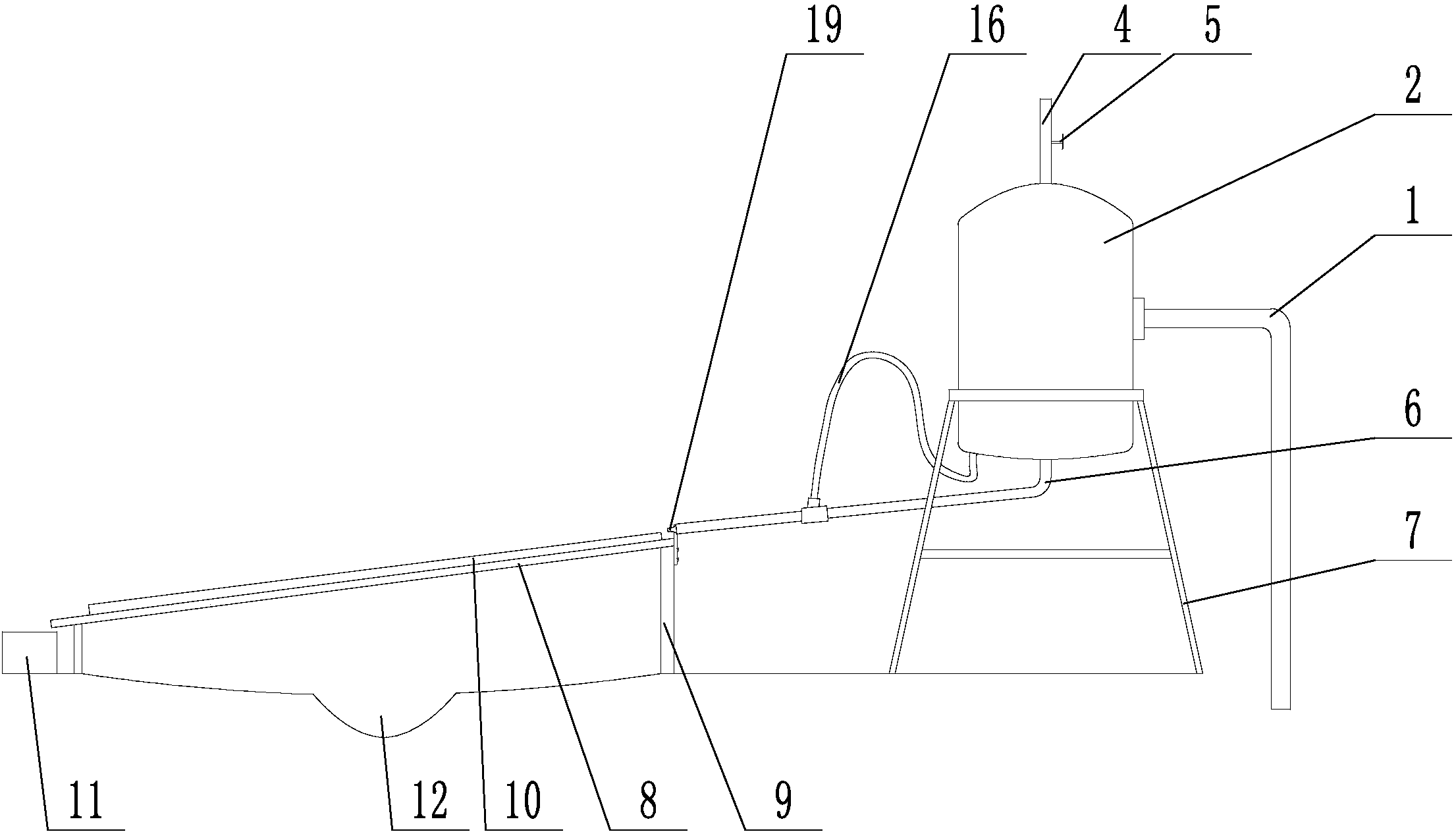

1.一种煤层气废水处理装置，包括抽水管(1)，其特征是：所述抽水管(1)一端设置密封罐(2)，所述密封罐(2)侧面设置进水口(3)，所述进水口(3)与抽水管(1)相适应，所述密封罐(2)顶部设置排气管(4)，所述排气管(4)上设置阀门(5)，所述密封罐(2)底部设置排水管(6)，所述密封罐(2)底面设置第一支架(7)，所述密封罐(2)一侧设置筛网(8)，所述筛网(8)底部设置第二支架(9)，所述筛网(8)远离密封罐(2)一端的高度小于靠近密封罐(2)一端的高度，所述排水管(6)的出水口位于筛网(8)靠近密封罐(2)一端的上方，所述筛网(8)两侧均设置挡板(10)，所述筛网(8)远离密封罐(2)一端设置储料仓(11)，所述筛网(8)下方设置滑道(12)，所述滑道(12)为倾斜滑道，所述滑道(12)远离筛网(8)一端的高度小于靠近筛网(8)一端的高度，所述滑道(12)远离筛网(8)一端设置静置池(13)，所述静置池(13)远离滑道(12)一侧设置储水池(14)，所述静置池(13)和储水池(14)之间设置漫水口(15)。
2.根据权利要求1所述的一种煤层气废水处理装置，其特征是：所述密封罐(2)底部设置调节管(16)，所述调节管(16)为弯管，所述调节管(16)的高点比密封罐(2)的底面高，所述调节管(16)的高点比密封罐(2)的顶面低，所述调节管(16)远离密封罐(2)一端与排水管(6)相连通。
3.根据权利要求1所述的一种煤层气废水处理装置，其特征是：所述密封罐(2)内部设置转轴(17)，所述转轴(17)与密封罐(2)内壁轴承连接，所述转轴(17)上设置叶轮(18)，所述叶轮(18)与进水口(3)相适应。
4.根据权利要求1所述的一种煤层气废水处理装置，其特征是：所述排水管(6)远离密封罐(2)一端设置扁口槽(19)，所述扁口槽(19)与第二支架(9)固定连接。
说明书
一种煤层气废水处理装置
技术领域
本实用新型主要涉及煤层气排采领域，具体是一种煤层气废水处理装置。
背景技术
煤层气是近一二十年在国际上崛起的洁净、优质能源和化工原料,俗称“瓦斯”，煤层气在煤层中存在状态有三种：吸附态、溶解态和游离态，其中吸附态所占比例最大，煤层气的产出机理为排水-降压-解吸-扩散-渗流。煤层气井主要通过控制产水量达到稳定降压目的，将煤层的压力降到气体的临界解析压力之下才会有气体析出。在煤层气开采过程中排出的废水主要是煤层范围内的地下水和小部分钻井液，开采出的废水大多直接排放，废水中夹杂有部分煤层气，煤层气随着废水排放到大气中，污染了大气环境，废水中的泥浆、煤粉混杂，对排放地的植被造成破坏，开采出的废水中含有的泥浆和煤粉被浪费，不符合可持续发展的要求。
实用新型内容
为解决现有技术的不足，本实用新型提供了一种煤层气废水处理装置，它能够对煤层气废水中的煤层气进行分离回收，保护大气环境，能够将废水中的泥浆和煤粉滤出，保护当地的植被，同时将煤粉和煤层气回收利用，节约资源。
本实用新型为实现上述目的，通过以下技术方案实现：
一种煤层气废水处理装置，包括抽水管，所述抽水管一端设置密封罐，所述密封罐侧面设置进水口，所述进水口与抽水管相适应，所述密封罐顶部设置排气管，所述排气管上设置阀门，所述密封罐底部设置排水管，所述密封罐底面设置第一支架，所述密封罐一侧设置筛网，所述筛网底部设置第二支架，所述筛网远离密封罐一端的高度小于靠近密封罐一端的高度，所述排水管的出水口位于筛网靠近密封罐一端的上方，所述筛网两侧均设置挡板，所述筛网远离密封罐一端设置储料仓，所述筛网下方设置滑道，所述滑道为倾斜滑道，所述滑道远离筛网一端的高度小于靠近筛网一端的高度，所述滑道远离筛网一端设置静置池，所述静置池远离滑道一侧设置储水池，所述静置池和储水池之间设置漫水口。
所述密封罐底部设置调节管，所述调节管为弯管，所述调节管的高点比密封罐的底面高，所述调节管的高点比密封罐的顶面低，所述调节管远离密封罐一端与排水管相连通。
所述密封罐内部设置转轴，所述转轴与密封罐内壁轴承连接，所述转轴上设置叶轮，所述叶轮与进水口相适应。
所述排水管远离密封罐一端设置扁口槽，所述扁口槽与第二支架固定连接。
对比现有技术，本实用新型的有益效果是：
1、本实用新型密封罐将废水中夹杂的煤层气从上方的排气管排出，筛网较大的煤粉颗粒筛选出来，对煤层气和煤粉颗粒进行回收利用，节约资源，静置池内泥浆沉淀，使废水中的水和泥浆分离，晒干后进行掩埋，保护了当地的植被。
2、本实用新型密封罐底部设置调节管，调节管可以辅助排出废水，防止密封罐内水流过大堵塞排气管，保障本实用新型的正常使用。
3、本实用新型密封罐内部设置转轴，转轴上设置叶轮，叶轮在水流的冲击下可以搅动废水，防止废水中的泥浆沉积堵塞，使本实用新型对泥浆、碳粉的过滤效果更好，保护当地的植被环境。
4、本实用新型排水管远离密封罐一端设置扁口槽，扁口槽将废水分散，使筛网对废水的过滤效果更好。
