申请日2017.12.18
公开(公告)日2018.09.11
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理用防堵塞送料装置，包括装置本体，装置本体设置前盖和后盖，装置本体上设置进污口和出污口，进污口的内部设置外固定环，外固定环的内侧设置内固定环，外固定环的中间位置设置旋转连接杆，旋转连接杆上设置送料绞龙，装置本体的内部设置转动轴，转动轴上设置固定件，固定件的外壁上设置转动叶轮;本实用新型结构简单，通过送料绞龙的作用带动污水的输送的同时还能带动污水中异物的输送，而且装置本体在运转的时候再次通过转动叶轮的设置能够带动污水中异物运动，本实用新型通过转动叶轮和送料绞龙的双重输送结构，有效避免异物在设备中堵塞，提高污水处理效率，使用方便，实用性强。
权利要求书

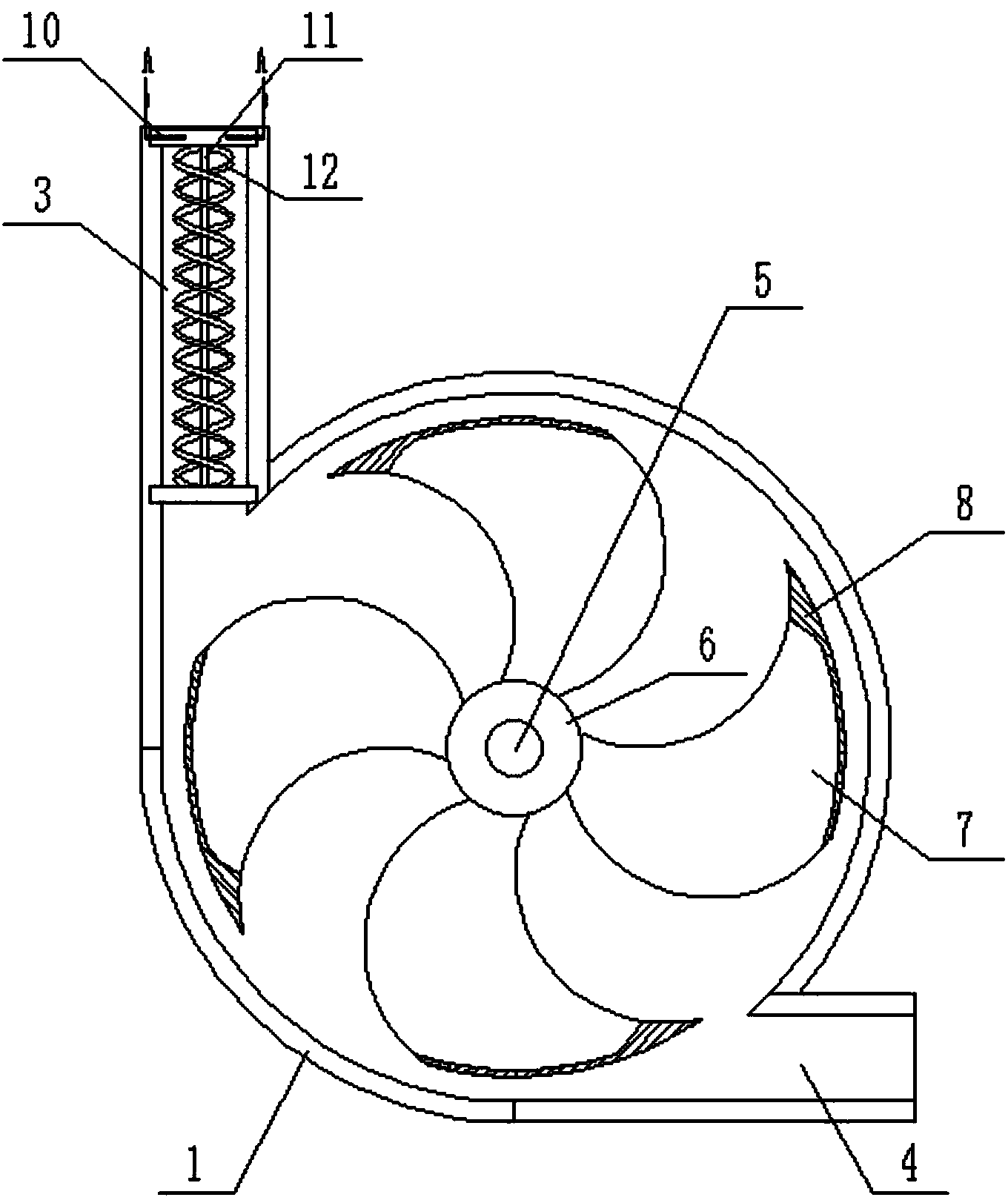

1.一种污水处理用防堵塞送料装置，包括装置本体，其特征在于，所述装置本体设置前盖(1)和后盖(2)，所述前盖(1)与后盖(2)之间通过固定螺钉的作用进行固定，装置本体上设置进污口(3)和出污口(4)，所述进污口(3)的内部设置外固定环(10)，所述外固定环(10)与进污口(3)的内壁之间通过固定螺钉的作用固定连接，所述外固定环(10)的内侧设置内固定环(14)，所述外固定环(10)的中间位置设置旋转连接杆(11)，所述旋转连接杆(11)上设置送料绞龙(12)，所述送料绞龙(12)与旋转连接杆(11)之间固定焊接，所述装置本体的内部设置转动轴(5)，所述转动轴(5)与装置本体之间通过通过密封轴承的作用转动连接，所述转动轴(5)上设置固定件(6)，所述固定件(6)与转动轴(5)之间通过固定螺钉的作用固定连接，所述固定件(6)的外壁上设置转动叶轮(7)，所述转动叶轮(7)与转动轴(5)是通过焊接的方式固定连接。
2.根据权利要求1所述的污水处理用防堵塞送料装置，其特征在于，所述进污口(3)设置在上侧，出污口(4)设置在下侧。
3.根据权利要求1所述的污水处理用防堵塞送料装置，其特征在于，所述内固定环(14)与外固定环(10)的内壁之间设置连接杆(15)，所述连接杆(15)的一端与内固定环(14)的外壁固定焊接，另一端与外固定环(10)的内壁固定焊接，所述旋转连接杆(11)与内固定环(14)的内壁之间通过轴承的作用转动连接。
4.根据权利要求1所述的污水 处理用防堵塞送料装置，其特征在于，所述转动叶轮(7)的端部设置防护件(8)，所述防护件(8)与转动叶轮(7)之间通过螺钉固定。
5.根据权利要求1所述的污水处理用防堵塞送料装置，其特征在于，所述后盖(2)的外侧设置电机(13)，所述电机(13)的输出端与转动轴(5)之间通过联轴器的作用固定连接。
说明书
一种污水处理用防堵塞送料装置
技术领域
本实用新型涉及污水处理领域，具体是一种污水处理用防堵塞送料装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是，在对污水进行处理的时候，由于污水内存在异物，经常会出现污水中的异物对管道或者设备造成堵塞，尤其是在管道拐弯或连接处，因此需要对其进行拆卸清理，这种方式费时费力，导致污水处理工作效率低，对于异物堵塞的处理速度慢，因此需要进行改进。
实用新型内容
本实用新型的目的在于提供一种污水处理用防堵塞送料装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用防堵塞送料装置，包括装置本体，所述装置本体设置前盖和后盖，所述前盖与后盖之间通过固定螺钉的作用进行固定，装置本体上设置进污口和出污口，所述进污口的内部设置外固定环，所述外固定环与进污口的内壁之间通过固定螺钉的作用固定连接，所述外固定环的内侧设置内固定环，所述外固定环的中间位置设置旋转连接杆，所述旋转连接杆上设置送料绞龙，所述送料绞龙与旋转连接杆之间固定焊接，所述装置本体的内部设置转动轴，所述转动轴与装置本体之间通过通过密封轴承的作用转动连接，所述转动轴上设置固定件，所述固定件与转动轴之间通过固定螺钉的作用固定连接，所述固定件的外壁上设置转动叶轮，所述转动叶轮与转动轴是通过焊接的方式固定连接。
作为本实用新型进一步的方案：所述进污口设置在上侧，出污口设置在下侧。
作为本实用新型进一步的方案：所述内固定环与外固定环的内壁之间设置连接杆，所述连接杆的一端与内固定环的外壁固定焊接，另一端与外固定环的内壁固定焊接，所述旋转连接杆与内固定环的内壁之间通过轴承的作用转动连接。
作为本实用新型进一步的方案：所述转动叶轮的端部设置防护件，所述防护件与转动叶轮之间通过螺钉固定。
作为本实用新型再进一步的方案：所述后盖的外侧设置电机，所述电机的输出端与转动轴之间通过联轴器的作用固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，通过送料绞龙的作用带动污水的输送的同时还能带动污水中异物的输送，而且装置本体在运转的时候再次通过转动叶轮的设置能够带动污水中异物运动，本实用新型通过转动叶轮和送料绞龙的双重输送结构，有效避免异物在设备中堵塞，提高污水处理效率，使用方便，实用性强。
