摘要
本实用新型公开了一种市政雨污水管支撑架，包括底板、支撑架及管道紧固件，所述支撑架包括拱形支承板、竖直支撑板及横向安装板，所述拱形支承板固定于底板上，所述竖直支撑板固定于拱形支承板上且左右对称设置，所述横向安装板固定于两块竖直支撑板的顶端，所述管道紧固件包括用于固定管道的管道抱箍及外螺纹连接杆，所述外螺纹连接杆穿过横向安装板、拱形支承板并分别与横向安装板、拱形支承板螺纹连接，位于横向安装板、拱形支承板之间的外螺纹连接管上设有旋拧固定螺母，外螺纹连接杆的顶端固定连接管道抱箍，外螺纹连接杆的底端固定连接有限位块。本实用新型能快速进行安装施工，使用灵活性与结构稳定性好，能降低人工成本，提高劳动效率。
权利要求书

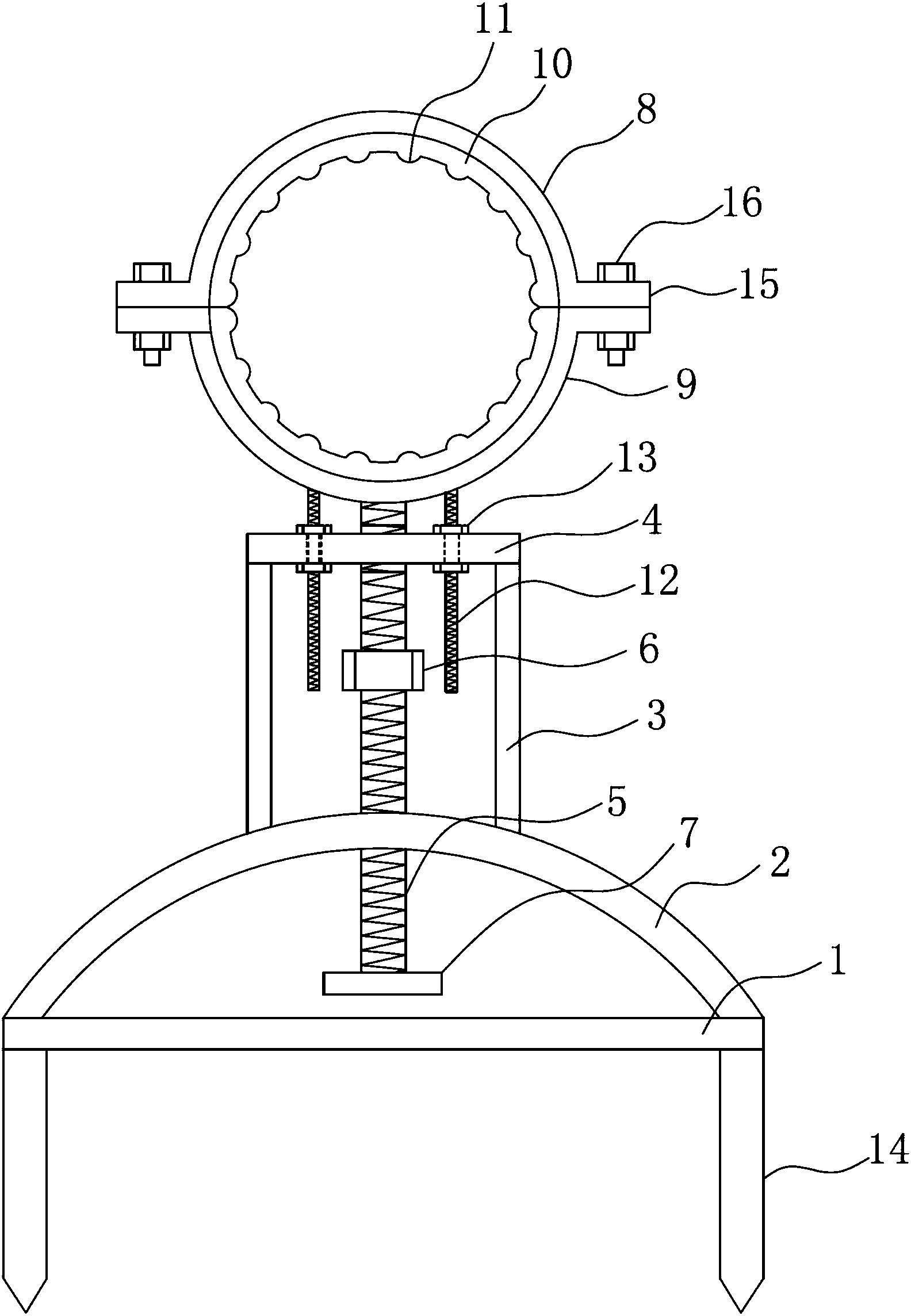

1.一种市政雨污水管支撑架，其特征在于，包括底板(1)、固定于底板上的支撑架及固定于支撑上且高度可调的管道紧固件，所述支撑架包括拱形支承板(2)、竖直支撑板(3)及横向安装板(4)，所述拱形支承板固定于底板上，所述竖直支撑板固定于拱形支承板上且左右对称设置，所述横向安装板固定于两块竖直支撑板的顶端，所述管道紧固件包括用于固定管道的管道抱箍及外螺纹连接杆(5)，所述外螺纹连接杆穿过横向安装板、拱形支承板并分别与横向安装板、拱形支承板螺纹连接，位于横向安装板、拱形支承板之间的外螺纹连接管上设有旋拧固定螺母(6)，外螺纹连接杆的顶端固定连接管道抱箍，外螺纹连接杆的底端固定连接有限位块(7)。
2.根据权利要求1所述的一种市政雨污水管支撑架，其特征在于，所述管道抱箍包括均呈半圆形的上抱箍(8)、下抱箍(9)，所述上抱箍、下抱箍的端部向外延伸形成连接耳(15)，上抱箍、下抱箍通过连接耳与螺栓(16)的配合固定连接。
3.根据权利要求2所述的一种市政雨污水 管支撑架，其特征在于，所述上抱箍、下抱箍内壁面设有缓冲层(10)，所述缓冲层上沿周向间隔设有若干支撑凸脊(11)。
4.根据权利要求2或3所述的一种市政雨污水管支撑架，其特征在于，所述下抱箍底部固定有稳定螺杆(12)，所述稳定螺杆位于外螺纹连接杆两侧，所述横向安装板上设有通孔，稳定螺杆穿过通孔，稳定螺杆的上端与下抱箍螺纹连接，稳定螺杆通过位于横向安装板上、下表面的锁紧螺母(13)与横向安装板固定连接。
5.根据权利要求1所述的一种市政雨污水管支撑架，其特征在于，所述底板下表面位于四个边角位置处设有插杆(14)。
说明书
一种市政雨污水管支撑架
技术领域
本实用新型涉及一种管道支撑件，尤其是涉及一种市政雨污水管支撑架。
背景技术
目前在市政工程中对雨污水管道进行施工时，先开沟槽，再埋设管道，回填后砌筑检查井。由于管道长度较长，在埋设管道时，为了使管道较为集中的荷载均匀分布以减少对地基单位面积的压力同时防止管道因受重而沉降，需要在管道和地基之间浇筑管道基础以支撑管道。
现有的管道基础一般都是砖砌体，即是用砖块砌筑而成的支撑体，管道搁放在砖砌体上进行支撑。砖砌体需要多块砖头砌筑而成，人工成本较高且劳动效率低，而且必须是在砌筑完成后才能根据砖砌体的高度埋设管路，不能进行交叉施工，不利于提高劳动效率。
实用新型内容
本实用新型是为了解决现有技术的管道基础所存在的上述问题，提供了一种结构简单，能快速进行安装施工，使用灵活性与结构稳定性好，能降低人工成本，提高劳动效率，可进行交叉施工的市政雨污水管支撑架。
为了实现上述目的，本实用新型采用以下技术方案：
一种市政雨污水管支撑架，包括底板、固定于底板上的支撑架及固定于支撑上且高度可调的管道紧固件，所述支撑架包括拱形支承板、竖直支撑板及横向安装板，所述拱形支承板固定于底板上，所述竖直支撑板固定于拱形支承板上且左右对称设置，所述横向安装板固定于两块竖直支撑板的顶端，所述管道紧固件包括用于固定管道的管道抱箍及外螺纹连接杆，所述外螺纹连接杆穿过横向安装板、拱形支承板并分别与横向安装板、拱形支承板螺纹连接，位于横向安装板、拱形支承板之间的外螺纹连接管上设有旋拧固定螺母，外螺纹连接杆的顶端固定连接管道抱箍，外螺纹连接杆的底端固定连接有限位块。本实用新型的主要作用是用于支撑各种雨污水管道，其中底板放置在管道沟槽底部的地基上，起到稳定作用;拱形支承板用于承重及分散作用力，拱形支承板能承受较大的重力，不易变形，有利于提高本实用新型的结构稳定性与承重能力;外螺纹连接杆穿过横向安装板、拱形支承板并分别与横向安装板、拱形支承板螺纹连接，通过双重螺纹连接结构稳定性与承重能力更好，而且连接与高度调整均非常方便，只要旋转外螺纹连接杆就能实现管道紧固件的升降，以对安装高度进行调整，使用灵活性更好;旋拧固定螺母用于旋转外螺纹连接杆，工具(如扳手、管道钳等)可直接作用于旋拧固定螺母上以转动外螺纹连接杆实现管道紧固件的升降。本实用新型结构简单，安装非常方便，可节省大量人工，提高安装效率，并能同时进行回填和管道架设，便于进行交叉作业。
作为优选，所述管道抱箍包括均呈半圆形的上抱箍、下抱箍，所述上抱箍、下抱箍的端部向外延伸形成连接耳，上抱箍、下抱箍通过连接耳与螺栓的配合固定连接。管道抱箍包括均呈半圆形的上抱箍、下抱箍，将管道抱住后用螺栓固定即可，结构简单，安装方便。
作为优选，所述上抱箍、下抱箍内壁面设有缓冲层，所述缓冲层上沿周向间隔设有若干支撑凸脊。缓冲层具有缓冲、减震的作用，支撑凸脊起到支撑、分散作用力的作用。
作为优选，所述下抱箍底部固定有稳定螺杆，所述稳定螺杆位于外螺纹连接杆两侧，所述横向安装板上设有通孔，稳定螺杆穿过通孔，稳定螺杆的上端与下抱箍螺纹连接，稳定螺杆通过位于横向安装板上、下表面的锁紧螺母与横向安装板固定连接。稳定螺杆既起到加强结构的作用，又起到限位的作用，避免管道抱箍在周向上发生转动。
作为优选，所述底板下表面位于四个边角位置处设有插杆。插杆可以插入地基中，以提高本实用新型的稳定性。
因此，本实用新型具有如下有益效果：
(1)通过外螺纹连接杆可对安装高度进行调整，使用灵活性更好;
(2)结构简单，安装非常方便，可节省大量人工，提高安装效率，并能同时进行回填和管道架设，可进行交叉作业。
