申请日2017.12.18
公开(公告)日2018.07.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种印刷油墨废水处理装置，包括依次连接的储存池、活性污泥池、污泥调配罐，板框压滤机、滤液收集池、调节池、初沉池、生化池、二沉池、三沉池，滤液收集池与调节池之间设置有用于控制印刷油墨废水流量的输送泵和流量计，初沉池、二沉池、三沉池分别设置有与活性污泥池相连通的第一排泥管路、第二排泥管路、第三排泥管路，二沉池还设置有第一回泥管路回流至初沉池内，二沉池还设置有第二回泥管路回流至生化池内，三沉池还设置有第三回泥管路回流至初沉池内，第一排泥管路、第二排泥管路、第三排泥管路、第一回泥管路、第二回泥管路、第三回泥管路上均设置有输送泵，该系统使用方便，处理成本低。
权利要求书
1.一种印刷油墨废水处理装置，其特征在于：包括储存池、活性污泥池、污泥调配罐，板框压滤机、滤液收集池、调节池、初沉池、生化池、二沉池、三沉池，所述储存池的出口与活性污泥池的入口连通，活性污泥池的出泥口与污泥调配罐连通，污泥调配罐上设置有石灰添加口，污泥调配罐与板框压滤机相连，板框压滤机的出液口与滤液收集池的进液连通，所述滤液收集池的出液口与调节池的入口连通，所述滤液收集池与调节池之间设置有用于控制印刷油墨废水流量的输送泵和流量计，调节池的出口与初沉池的入口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，所述二沉池的出口与三沉池的入口相通，所述三沉池的出口与外界相通，所述初沉池、二沉池、三沉池分别设置有与活性污泥池相连通的第一排泥管路、第二排泥管路、第三排泥管路，所述二沉池还设置有第一回泥管路回流至初沉池内，所述二沉池还设置有第二回泥管路回流至生化池内，所述三沉池还设置有第三回泥管路回流至初沉池内，第一排泥管路、第二排泥管路、第三排泥管路、第一回泥管路、第二回泥管路、第三回泥管路上均设置有输送泵。
2.如权利要求1所述的一种印刷油墨废水处理装置，其特征在于：所述初沉池还设置有用于添加PAC的絮凝剂加药管路。
3.如权利要求2所述的一种印刷油墨废水处理装置，其特征在于：所述三沉池设置有用于先后添加PAC和PAM的一次加药管路。
4.如权利要求3所述的一种印刷油墨废水 处理装置，其特征在于：所述三沉池的出口处还设置有用于添加次氯酸钠的二次加药管路。
5.如权利要求1-4任一项所述的一种印刷油墨废水处理装置，其特征在于：所述调节池和生化池内均设置有曝气装置，所述曝气装置底部均由支撑脚支撑，所述曝气装置上设置有曝气孔，曝气装置均与鼓风机的出风口相连通。
6.如权利要求5所述的一种印刷油墨废水处理装置，其特征在于：所述曝气装置的曝气孔上均设置有微孔曝气盘，微孔曝气盘的孔眼向下设置。
7.如权利要求6所述的一种印刷油墨废水处理装置，其特征在于：所述调节池和生化池内的曝气装置均为多组，各个曝气装置的结构相同，各曝气装置均包括长方形的外围框架和内框架，外围框架包括长管和短管，所述内框架与短管平行设置，长管的内腔和短管的内腔相连通，内框架的内腔与长管的内腔相连通。
8.如权利要求7所述的一种印刷油墨废水处理装置，其特征在于：所述支撑脚包括支撑杆和支撑座，支撑杆的上端焊接于外围框架的底部，支撑杆的下端焊接于支撑座上。
9.如权利要求8所述的一种印刷油墨废水处理装置，其特征在于：所述曝气装置的上部设置有至少一块用于防止曝气装置浮起的压块，所述压块的材质可以为金属材质或者水泥材质。
说明书
一种印刷油墨废水处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种印刷油墨废水处理装置。
背景技术
工业废水含有染料、生物色素、有色悬浮物等，是环境水体着色的主要来源，有颜色的水减弱水的透光性，影响水生生物生长和观赏的价值，而且还含有有危害性的化学物质。
工业废水中印刷油墨废水的特点是COD浓度高，色度极大，通常COD浓度大于50000mg/L，色度大于10000倍，采用常规的方法很难处理，投资和运行费用均较高，企业通常难以承受。
化学需氧量(COD)，是在一定的条件下，采用一定的强氧化剂处理水样时，所消耗的氧化剂量。它是表示水中还原性物质多少的一个指标。水中的还原性物质有各种有机物、亚硝酸盐、硫化物、亚铁盐等。但主要的是有机物。因此，化学需氧量(COD)又往往作为衡量水中有机物质含量多少的指标，化学需氧量越大，说明水体受有机物的污染越严重。
色度是水质的外观指标，水的的颜色分为表色和真色。真色是指去除悬浮物后水的颜色，没有去除的水具有的颜色称表色。对于清洁的或浊度很低的水，真色和表色相近，对于着色深的工业废水和污水，真色和表色差别较大。水的色度一般指真色，水的颜色常用以下方法测定：1.铂钴标准比色法(常用于天然水和饮用水，单位度);2.稀释倍数法(常用于工业废水，单位倍)。纯水无色透明，天然水中含有泥土、有机质、无机矿物质、浮游生物等，往往呈现一定的颜色。
实用新型内容
本实用新型所要解决的技术问题是：提供一种印刷油墨废水处理装置，该处理系统操作简单，成本低，解决了以往印刷油墨废水处理装置工序复杂，处理成本较高的问题。

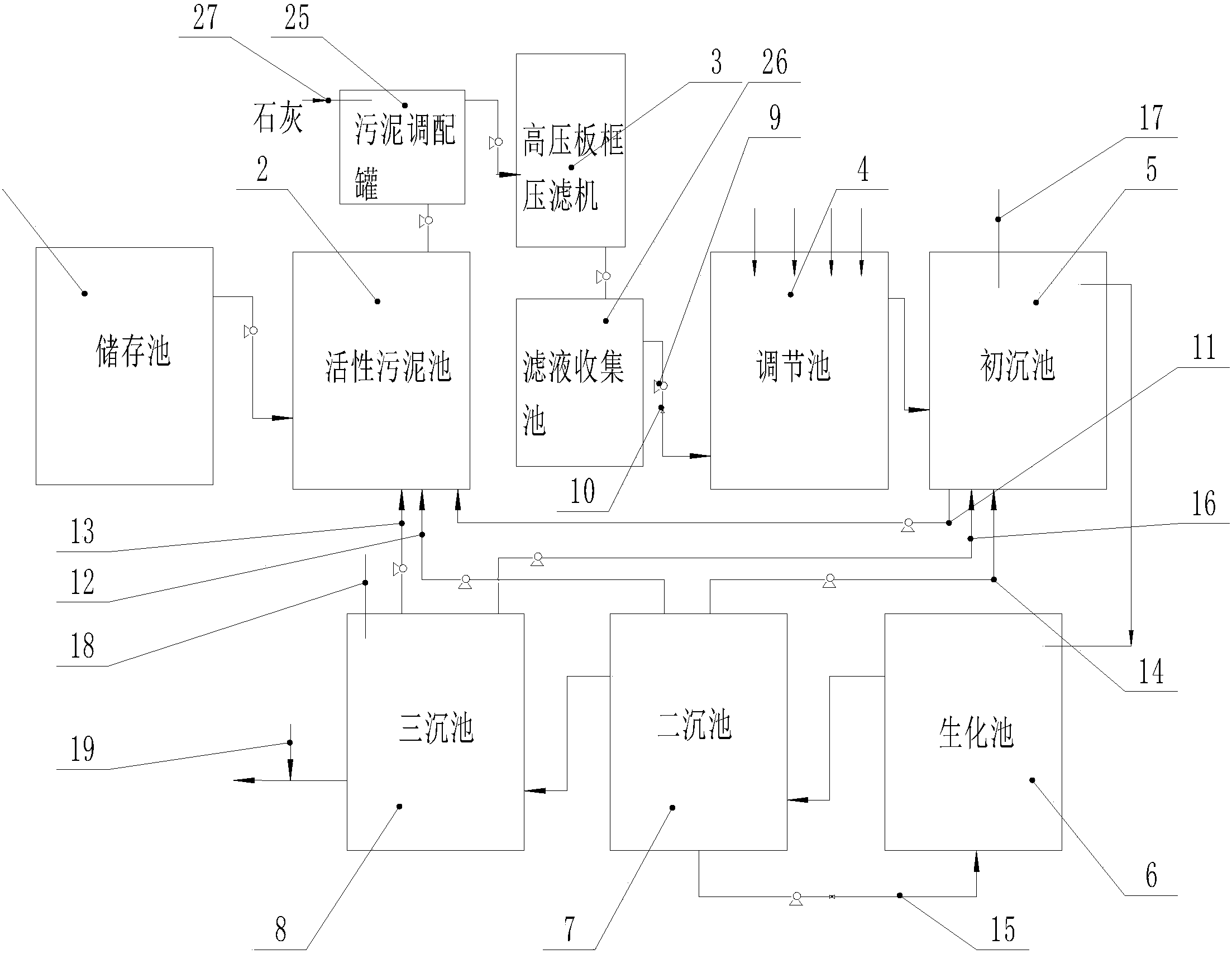

为解决上述技术问题，本实用新型的技术方案是：一种印刷油墨废水处理装置，包括储存池、活性污泥池、污泥调配罐，板框压滤机、滤液收集池、调节池、初沉池、生化池、二沉池、三沉池，所述储存池的出口与活性污泥池的入口连通，活性污泥池的出泥口与污泥调配罐连通，污泥调配罐上设置有石灰添加口，污泥调配罐与板框压滤机相连，板框压滤机的出液口与滤液收集池的进液连通，所述滤液收集池的出液口与调节池的入口连通，所述滤液收集池与调节池之间设置有用于控制印刷油墨废水流量的输送泵和流量计，调节池的出口与初沉池的入口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，所述二沉池的出口与三沉池的入口相通，所述三沉池的出口与外界相通，所述初沉池、二沉池、三沉池分别设置有与活性污泥池相连通的第一排泥管路、第二排泥管路、第三排泥管路，所述二沉池还设置有第一回泥管路回流至初沉池内，所述二沉池还设置有第二回泥管路回流至生化池内，所述三沉池还设置有第三回泥管路回流至初沉池内，第一排泥管路、第二排泥管路、第三排泥管路、第一回泥管路、第二回泥管路、第三回泥管路上均设置有输送泵。
作为一种优选的方案，所述初沉池还设置有用于添加PAC的絮凝剂加药管路。
作为一种优选的方案，所述三沉池设置有用于先后添加PAC和PAM的一次加药管路。
作为一种优选的方案，所述三沉池的出口处还设置有用于添加次氯酸钠的二次加药管路。
作为一种优选的方案，所述调节池和生化池内均设置有曝气装置，所述曝气装置底部均由支撑脚支撑，所述曝气装置上设置有曝气孔，曝气装置均与鼓风机的出风口相连通。
作为一种优选的方案，所述曝气装置的曝气孔上均设置有微孔曝气盘，微孔曝气盘的孔眼向下设置。
作为一种优选的方案，所述调节池和生化池内的曝气装置均为多组，各个曝气装置的结构相同，各曝气装置均包括长方形的外围框架和内框架，外围框架包括长管和短管，所述内框架与短管平行设置，长管的内腔和短管的内腔相连通，内框架的内腔与长管的内腔相连通。
作为一种优选的方案，所述支撑脚包括支撑杆和支撑座，支撑杆的上端焊接于外围框架的底部，支撑杆的下端焊接于支撑座上。
作为一种优选的方案，所述曝气装置的上部设置有至少一块用于防止曝气装置浮起的压块，所述压块的材质可以为金属材质或者水泥材质。
采用了上述技术方案后，本实用新型的效果是：由于一种印刷油墨废水处理装置，该处理系统首先通过活性污泥池内的活性污泥进行吸附，降低印刷油墨废水的色度，然后吸附的活性污泥送入到污泥调配罐中，添加石灰脱水，然后将污泥送入板框压滤机进行高压脱水后，色素吸附到污泥上，挤出的滤液送入到滤液收集池中，滤液的颜色就非常淡，而后定量送入到调节池中与其他的污水混合调节污水的参数，而后经过初沉池沉降、二沉池沉降、三沉池沉降分别对印刷油墨废水进行处理，并且在初沉池沉降后采用生化池内的菌种进行反应处理印刷油墨废水，同时，利用第一回泥管路、第二回泥管路和第三回泥管路来控制含有菌种的活性污泥量，过多的污泥可以排到活性污泥池中，这样，确保具有足够的菌种处理污水，效果明显，处理成本较低。
又由于所述初沉池还设置有用于添加PAC的絮凝剂加药管路，PAC可以有效控制初沉池内SS值。
又由于所述三沉池设置有用于先后添加PAC和PAM的一次加药管路，当二沉池出水的化学需氧量COD值较高时，该一次加药管路的设计可以及时调节三沉池内的化学需氧量COD。
又由于所述三沉池的出口处还设置有用于添加次氯酸钠的二次加药管路，当三沉池出水的氨氮浓度偏高时可以及时调整氨氮的浓度，作为应急处理。
又由于所述调节池和生化池内均设置有曝气装置，所述曝气装置底部均由支撑脚支撑，所述曝气装置上设置有曝气孔，曝气装置均与鼓风机的出风口相连通，一是可以通过阀门以及曝气管的数量便于调节空气量，二是确保调节池加入CMC废水蒸馏母液后水质均匀。
又由于所述曝气装置的曝气孔上均设置有微孔曝气盘，微孔曝气盘的孔眼向下设置，防止微孔曝气盘堵塞。
又由于所述调节池和生化池内的曝气装置均为多组，各个曝气装置的结构相同，各曝气装置均包括长方形的外围框架和内框架，外围框架包括长管和短管，所述内框架与短管平行设置，长管的内腔和短管的内腔相连通，内框架的内腔与长管的内腔相连通，结构相同的曝气装置可以实现大批量的制作、安装以及替换，提高了生产效率和曝气效率。
又由于所述支撑脚包括支撑杆和支撑座，支撑杆的上端焊接于外围框架的底部，支撑杆的下端焊接于支撑座上，该种结构可以有效防止曝气装置陷入到污泥内。
又由于所述曝气装置的上部设置有至少一块用于防止曝气装置浮起的压块，所述压块的材质可以为金属材质或者水泥材质，防止曝气装置在废水量大时浮起。
