申请日2017.12.18
公开(公告)日2018.07.24
IPC分类号C02F1/52
摘要
本实用新型公开了一种污水处理用管道混合器，进水加药部具有一浮子，该浮子连接一用于调节加药流道大小的流道调节部，浮子侧方转动安装一叶轮，与该叶轮同轴安装一驱动齿轮，齿条一端与该驱动齿轮啮合传动，齿条另一端与驱动齿轮轴啮合传动，该驱动齿轮轴具有一调节加药口开合大小的药量调节部，加药口通过加药管与加药流道连通，叶轮具有一复位弹簧。根据水位和流速，通过浮子的上下浮动调节流道大小，通过齿条调节加药口大小，实现了根据工况而自适应的调节加药量，经折流板混流部、旋流混流部、缩扩径混流部大大改善了药水的混合效果。
权利要求书

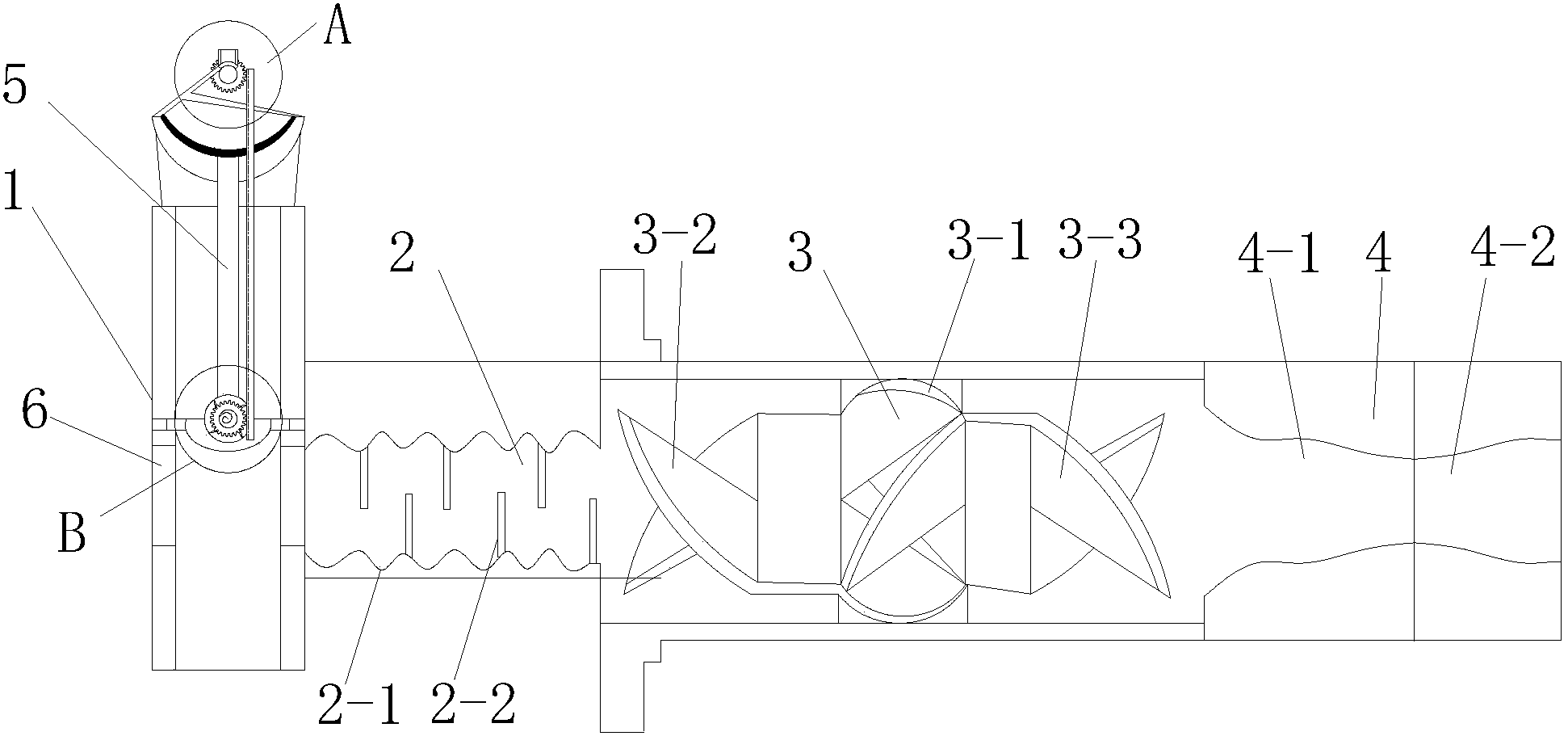

1.一种污水处理用管道混合器，包括进水加药部、折流板混流部、旋流混流部、缩扩径混流部，其特征在于，所述进水加药部、折流板混流部、旋流混流部、缩扩径混流部顺次连接，进水加药部具有一浮子，该浮子连接一用于调节加药流道大小的流道调节部，浮子侧方转动安装一叶轮，与该叶轮同轴安装一驱动齿轮，齿条一端与该驱动齿轮啮合传动，齿条另一端与驱动齿轮轴啮合传动，该驱动齿轮轴具有一调节加药口开合大小的药量调节部，加药口通过加药管与加药流道连通，叶轮具有一复位弹簧。
2.如权利要求1所述管道混合器，其特征在于，所述进水加药部两侧壁设置有滑动轨道，所述浮子通过两端的滑块滑动安装于该滑动轨道。
3.如权利要求1所述管道混合器，其特征在于，所述进水加药部顶部具有一弧形缓冲腔，所述流道调节部为弧形壳体结构，弧形缓冲腔的外壁与弧形壳体结构的内壁构成加药流道。
4.如权利要求1所述管道混合器，其特征在于，所述药量调节部为设置于驱动齿轮轴上的扇形结构，该药量调节部设置于加药口下方。
5.如权利要求1所述管道混合器，其特征在于，所述折流板混流部内腔具有波纹状流道，该波纹状流道上下交错安装折流板。
6.如权利要求1所述管道混合器，其特征在于，所述旋流混流部内腔具有螺旋叶片安装座，该螺旋叶片安装座两端分别安装一左旋向螺旋叶片和一右旋向螺旋叶片。
7.如权利要求1所述管道混合器，其特征在于，所述缩扩径混流部沿水流方向设置连接于一体的缩径流道和一扩径流道。
说明书
一种污水 处理用管道混合器
技术领域
本实用新型属于水处理设备领域，尤其涉及一种污水处理用管道混合器。
背景技术
污水处理系统中，经常需要将絮凝剂加入到污水中进行混合，使污水中的颗粒物产生沉淀，而目前的做法是通过一个大的投放池进行投放，这样，增加占地面积，成本增加，而还有一种混合的方式是采用管道混合器混合，市场上管式混合器虽然种类很多，但在使用效果上，制造难易程度上，以及管路损失上等都存在一定的不足与缺憾，主要存在的问题是混合效果差，且投加絮凝剂及其它药剂的剂量不能根据实际工况进行自适应性调整。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种污水处理用管道混合器，该管道混合器能够根据工况而自适应的调节加药量。
本实用新型是这样实现的，一种污水处理用管道混合器包括进水加药部、折流板混流部、旋流混流部、缩扩径混流部，所述进水加药部、折流板混流部、旋流混流部、缩扩径混流部顺次连接，进水加药部具有一浮子，该浮子连接一用于调节加药流道大小的流道调节部，浮子侧方转动安装一叶轮，与该叶轮同轴安装一驱动齿轮，齿条一端与该驱动齿轮啮合传动，齿条另一端与驱动齿轮轴啮合传动，该驱动齿轮轴具有一调节加药口开合大小的药量调节部，加药口通过加药管与加药流道连通，叶轮具有一复位弹簧。
进一步，所述进水加药部两侧壁设置有滑动轨道，所述浮子通过两端的滑块滑动安装于该滑动轨道。
进一步，所述进水加药部顶部具有一弧形缓冲腔，所述流道调节部为弧形壳体结构，弧形缓冲腔的外壁与弧形壳体结构的内壁构成加药流道。
进一步，所述药量调节部为设置于驱动齿轮轴上的扇形结构，该药量调节部设置于加药口下方。
进一步，所述折流板混流部内腔具有波纹状流道，该波纹状流道上下交错安装折流板。
进一步，所述旋流混流部内腔具有螺旋叶片安装座，该螺旋叶片安装座两端分别安装一左旋向螺旋叶片和一右旋向螺旋叶片。
进一步，所述缩扩径混流部沿水流方向设置连接于一体的缩径流道和一扩径流道。
根据水位和流速，通过浮子的上下浮动调节流道大小，通过齿条调节加药口大小，实现了根据工况而自适应的调节加药量，经折流板混流部、旋流混流部、缩扩径混流部大大改善了药水的混合效果。
