申请日2017.12.18
公开(公告)日2018.07.31
IPC分类号C02F1/28; C02F1/48
摘要
本实用新型公开了一种永磁体水处理设备，包括管道及套管，所述管道上套设有套管，且套管上安装有永磁体，所述管道上焊接有支撑杆，且支撑杆的一端通过螺钉固定安装有调节杆，调节杆上套设有套杆，且套杆与调节杆之间设有锁紧装置，套杆的一侧固定安装有固定架，且固定架上开设有卡槽，所述套管上焊接有安装架，且安装架的一端设置有卡杆，在管道上焊接有支撑杆，支撑杆上设有调节杆，调节杆上套设有套杆，在处理过程中，可根据需要调节锁紧装置的锁紧位置，进而调节了套杆的位置，套杆可带动套管的位置变动，方便了不同位置的永磁体水处理，提高了设备使用的适应能力。
权利要求书

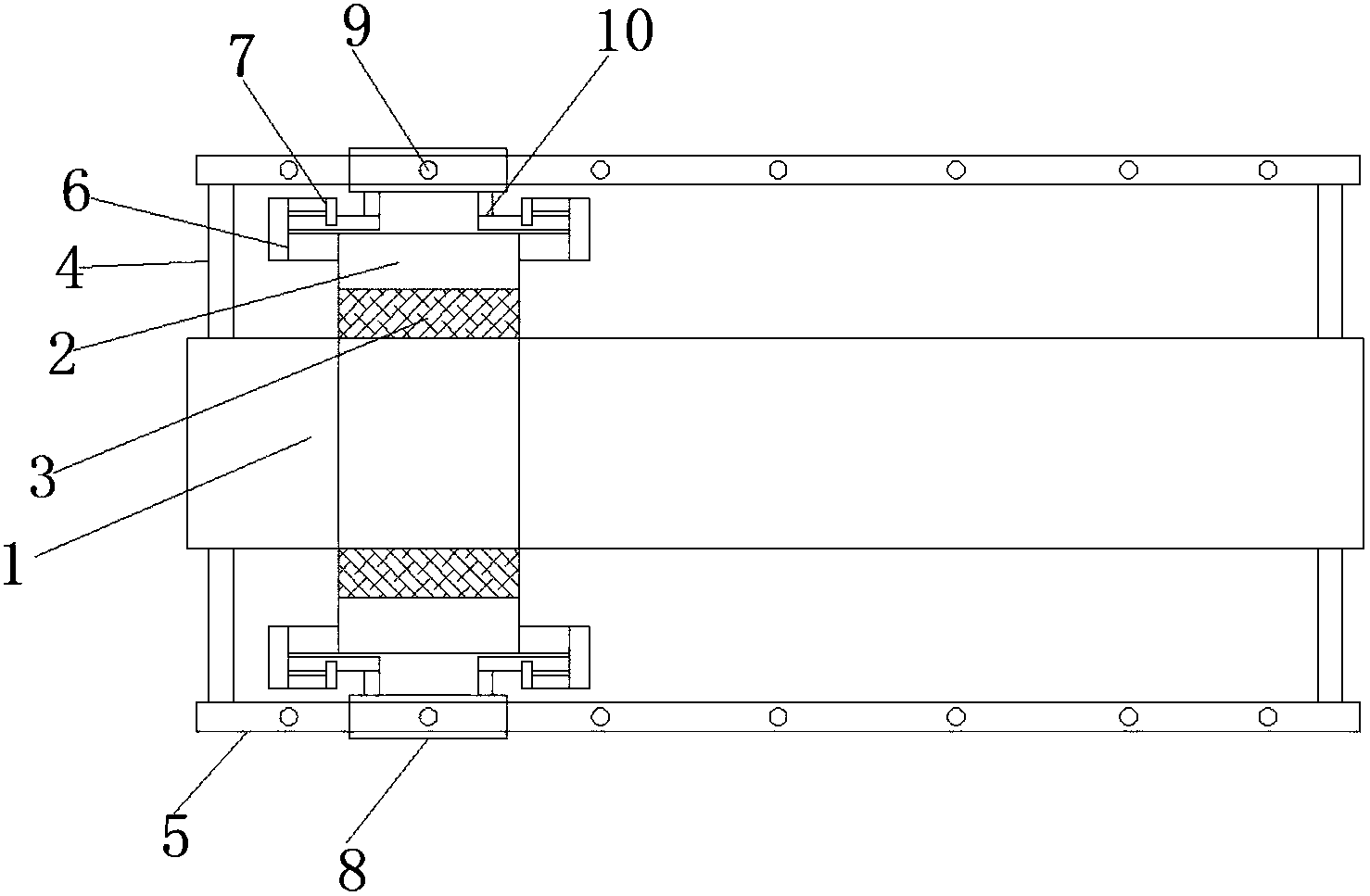

1.一种永磁体水处理设备，包括管道(1)及套管(2)，其特征在于，所述管道(1)上套设有套管(2)，且套管(2)上安装有永磁体(3)，所述管道(1)上焊接有支撑杆(4)，且支撑杆(4)的一端通过螺钉固定安装有调节杆(5)，调节杆(5)上套设有套杆(8)，且套杆(8)与调节杆(5)之间设有锁紧装置(9)，套杆(8)的一侧固定安装有固定架(10)，且固定架(10)上开设有卡槽，所述套管(2)上焊接有安装架(6)，且安装架(6)的一端设置有卡杆(7)，卡杆(7)的一端延伸至卡槽的内部。
2.根据权利要求1所述的一种永磁体水处理设备，其特征在于，所述锁紧装置(9)包括锁紧螺纹孔及锁紧螺杆，且锁紧螺纹孔开设于套杆(8)上，并且锁紧螺纹孔与锁紧螺杆相对应，所述调节杆(5)上也开设有锁紧螺纹孔。
3.根据权利要求1所述的一种永磁体水处理设备，其特征在于，所述套杆(8)为水平设置，且套杆(8)为空腔结构，调节杆(5)部分位于套杆(8)的内部。
4.根据权利要求1所述的一种永磁体水 处理设备，其特征在于，所述调节杆(5)的横截面为圆形，套杆(8)的横截面也为圆形，且调节杆(5)的横截面面积小于套杆(8)的横截面面积。
5.根据权利要求1所述的一种永磁体水处理设备，其特征在于，所述套管(2)的内部开设有槽口，且槽口的直径与管道(1)的直径相等，所述永磁体(3)与管道(1)相接触。
6.根据权利要求1所述的一种永磁体水处理设备，其特征在于，所述固定架(10)的数量为四个，且固定架(10)呈L型，所述固定架(10)采用铝合金材质。
说明书
一种永磁体水处理设备
技术领域
本实用新型涉及牙科综合治疗机技术领域，尤其涉及一种永磁体水处理设备。
背景技术
水处理的方式包括物理处理和化学处理，人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水，永磁体则是指在开路状态下能长期保留较高剩磁的磁体。而如今的永磁体水处理设备，在永磁体设备安装完后，设备便不能调节，不能适应处理过程中的各种情况，不利于设备的发展使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的设备调节不便的缺点，而提出的一种永磁体水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种永磁体水处理设备，包括管道及套管，所述管道上套设有套管，且套管上安装有永磁体，所述管道上焊接有支撑杆，且支撑杆的一端通过螺钉固定安装有调节杆，调节杆上套设有套杆，且套杆与调节杆之间设有锁紧装置，套杆的一侧固定安装有固定架，且固定架上开设有卡槽，所述套管上焊接有安装架，且安装架的一端设置有卡杆，卡杆的一端延伸至卡槽的内部。
优选的，所述锁紧装置包括锁紧螺纹孔及锁紧螺杆，且锁紧螺纹孔开设于套杆上，并且锁紧螺纹孔与锁紧螺杆相对应，所述调节杆上也开设有锁紧螺纹孔。
优选的，所述套杆为水平设置，且套杆为空腔结构，调节杆部分位于套杆的内部。
优选的，所述调节杆的横截面为圆形，套杆的横截面也为圆形，且调节杆的横截面面积小于套杆的横截面面积。
优选的，所述套管的内部开设有槽口，且槽口的直径与管道的直径相等，所述永磁体与管道相接触。
优选的，所述固定架的数量为四个，且固定架呈L型，所述固定架采用铝合金材质。
本实用新型的有益效果是：
1、本实用新型在管道上焊接有支撑杆，支撑杆上设有调节杆，调节杆上套设有套杆，在处理过程中，可根据需要调节锁紧装置的锁紧位置，进而调节了套杆的位置，套杆可带动套管的位置变动，方便了不同位置的永磁体水处理，提高了设备使用的适应能力。
2、本实用新型在套杆及套管之间设有固定架及安装架，安装架的一侧设有卡杆，通过卡杆卡入固定架上的卡槽，进而保证了套管及套杆的固定，在需要时，可将卡杆从卡槽内移出，方便进行设备维修及更换，整体结构简单合理、操作方便，因而，具有很好的推广使用价值。
