申请日2017.12.18
公开(公告)日2018.07.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种CMC废水蒸馏母液处理装置，包括储罐、调节池、初沉池、生化池、二沉池、三沉池，储罐的出口与调节池的入口连通，调节池的出口与初沉池的入口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，二沉池的出口与三沉池的入口相通，三沉池的出口与外界相通，储罐与调节池之间设置有用于控制CMC废水蒸馏母液流量输液泵和流量计，还包括污泥池，初沉池、二沉池、三沉池分别与污泥池相连通，二沉池还回流至初沉池内，二沉池还回流至生化池内，三沉池还回流至初沉池内，该系统在解决CMC废水蒸馏后二次污染问题，实现了蒸馏母液的有效利用。
权利要求书

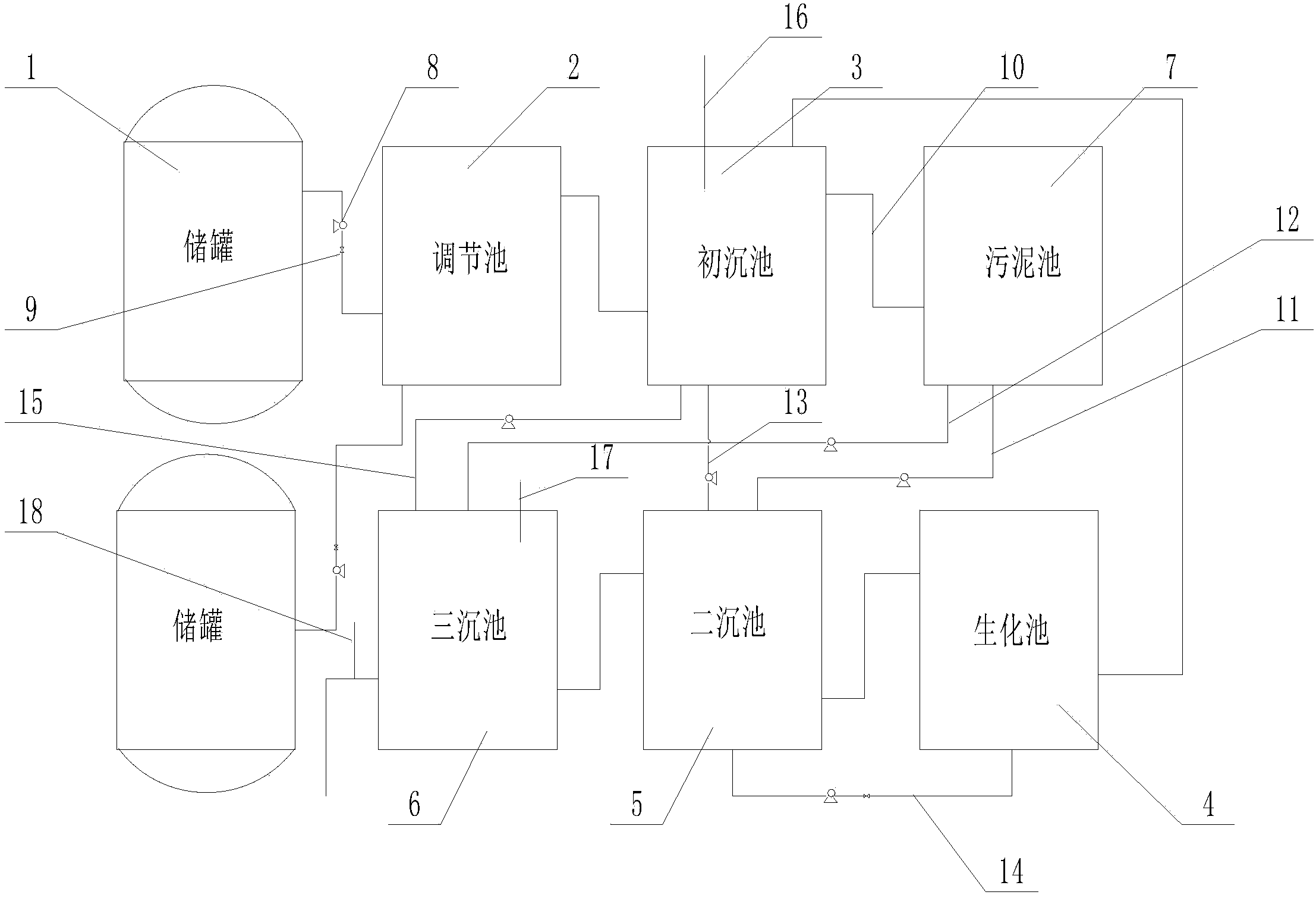

1.一种CMC废水蒸馏母液处理装置，其特征在于：按照CMC废水蒸馏母液流向依次包括储罐、调节池、初沉池、生化池、二沉池、三沉池，所述储罐的出口与调节池的入口连通，调节池的出口与初沉池的入口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，所述二沉池的出口与三沉池的入口相通，所述三沉池的出口与外界相通，所述储罐与调节池之间设置有用于控制CMC废水蒸馏母液流量输液泵和流量计，该处理系统还包括污泥池，所述初沉池、二沉池、三沉池分别设置有与污泥池相连通的第一管路、第二管路、第三管路，所述二沉池还设置有第四管路回流至初沉池内，所述二沉池还设置有第五管路回流至生化池内，所述三沉池还设置有第六管路回流至初沉池内，第一管路、第二管路、第三管路、第四管路、第五管路、第六管路上均设置有输液泵。
2.如权利要求1所述的一种CMC废水蒸馏母液处理装置，其特征在于：所述初沉池还设置有用于添加PAC的絮凝剂加药管路。
3.如权利要求2所述的一种CMC废水蒸馏母液处理装置，其特征在于：所述三沉池设置有用于添加PAC和PAM的一次加药管路。
4.如权利要求1至3任一项所述的一种CMC废水蒸馏母液处理装置，其特征在于：所述调节池和生化池内均设置有曝气装置，所述曝气装置上均由支撑脚支撑，所述曝气装置上设置有曝气孔，各曝气装置均与鼓风机的出风口相连通。
5.如权利要求4所述的一种CMC废水 蒸馏母液处理装置，其特征在于：所述曝气装置的曝气孔上均设置有微孔曝气盘，微孔曝气盘的孔眼向下设置。
6.如权利要求5所述的一种CMC废水蒸馏母液处理装置，其特征在于：所述曝气装置为多组，各个曝气装置的结构相同，各曝气装置均包括长方形的外围框架和内框架，外围框架包括长管和短管，所述内框架与短管平行设置，长管的内腔和短管的内腔相连通，内框架的内腔与长管的内腔相连通。
7.如权利要求6所述的一种CMC废水蒸馏母液处理装置，其特征在于：所述三沉池还设置有用于添加次氯酸钠的二次加药管路。
说明书
一种CMC废水蒸馏母液处理装置
技术领域
本实用新型涉及一种CMC废水蒸馏母液处理装置。
背景技术
天然纤维素是自然界中分布最广、含量最多的多糖，来源十分丰富。当前纤维素的改性技术主要集中在醚化和酯化两方面。羧甲基化反应是醚化技术的一种。纤维素经羧甲基化后得到羧甲基纤维素(CMC)，其水溶液具有增稠、成膜、黏接、水分保持、胶体保护、乳化及悬浮等作用，广泛应用于石油、食品、医药、纺织和造纸等行业，是最重要的纤维素醚类之一。
日常生活中产生大量的餐厨垃圾，餐厨垃圾废水是含有大量的CMC的废水，而CMC废水是一类难降解的高浓度有机废水，其基本特点为高盐、高COD(20000-40000mg/L)。通常餐厨垃圾废水COD浓度高达200000mg/L以上，氨氮浓度高达200mg/L以上。采用常规处理方法，不仅处理成本高，而且很难处理到达标排放。目前国内每年排放废水水量在2000多万吨以上，处理的压力很大，如果将CMC污水当作常规污水进行处理，投资和运行费用均较高，企业通常难以承受。
我公司采用CMC废水蒸馏浓缩处理技术，并投入使用，但在处理过程中又产生大量蒸馏母液这个二次污染物，CMC蒸馏母液的主要成份是醋酸钠，为了解决二次污染问题，同时考虑到醋酸钠是许多污水处理厂的理想碳源，尽量在解决污染问题的同时实现对CMC蒸馏母液资源化有效利用，鉴于上述问题，我公司技术人员针对CMC蒸馏母液做进行研究。
发明内容
本实用新型所要解决的技术问题是：提供一种CMC废水蒸馏母液处理装置，该处理系统在解决CMC废水蒸馏后二次污染问题的同时实现了CMC废水蒸馏母液的有效利用，变废为宝。
为解决上述技术问题，本实用新型的技术方案是：一种CMC废水蒸馏母液处理装置，按照CMC废水蒸馏母液流向依次包括储罐、调节池、初沉池、生化池、二沉池、三沉池，所述储罐的出口与调节池的入口连通，调节池的出口与初沉池的入口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，所述二沉池的出口与三沉池的入口相通，所述三沉池的出口与外界相通，所述储罐与调节池之间设置有用于控制CMC废水蒸馏母液流量输液泵和流量计，该处理系统还包括污泥池，所述初沉池、二沉池、三沉池分别设置有与污泥池相连通的第一管路、第二管路、第三管路，所述二沉池还设置有第四管路回流至初沉池内，所述二沉池还设置有第五管路回流至生化池内，所述三沉池还设置有第六管路回流至初沉池内，第一管路、第二管路、第三管路、第四管路、第五管路、第六管路上均设置有输液泵。
作为一种优选的方案，所述初沉池还设置有用于添加PAC的絮凝剂加药管路。
作为一种优选的方案，所述三沉池设置有用于添加PAC和PAM的一次加药管路。
作为一种优选的方案，所述调节池和生化池内均设置有曝气装置，所述曝气装置上均由支撑脚支撑，所述曝气装置上设置有曝气孔，各曝气装置均与鼓风机的出风口相连通。
作为一种优选的方案，所述曝气装置的曝气孔上均设置有微孔曝气盘，微孔曝气盘的孔眼向下设置。
作为一种优选的方案，所述曝气装置为多组，各个曝气装置的结构相同，各曝气装置均包括长方形的外围框架和内框架，外围框架包括长管和短管，所述内框架与短管平行设置，长管的内腔和短管的内腔相连通，内框架的内腔与长管的内腔相连通。
作为一种优选的方案，所述三沉池还设置有用于添加次氯酸钠的二次加药管路。
采用了上述技术方案后，本实用新型的效果是：一种CMC废水蒸馏母液处理装置，按照CMC废水蒸馏母液流向依次包括储罐、调节池、初沉池、生化池、二沉池、三沉池，所述储罐的出口与调节池的入口连通，调节池的出口与初沉池的入口连通，初沉池的出口与生化池的入口相连通，生化池的出口与二沉池的入口相连通，所述二沉池的出口与三沉池的入口相通，所述三沉池的出口与外界相通，所述储罐与调节池之间设置有用于控制CMC废水蒸馏母液流量输液泵和流量计，该处理系统还包括污泥池，所述初沉池、二沉池、三沉池分别设置有与污泥池相连通的第一管路、第二管路、第三管路，所述二沉池还设置有第四管路回流至初沉池内，所述二沉池还设置有第五管路回流至生化池内，所述三沉池还设置有第六管路回流至初沉池内，第一管路、第二管路、第三管路、第四管路、第五管路、第六管路上均设置有输液泵，该处理系统首先利用调节池调节氨氮浓度，通过初沉池、二沉池、三沉池对CMC废水蒸馏母液进行三次沉降，并在初沉池后将CMC废水蒸馏母液作为污水处理厂的碳源通入生化池内，实现了CMC废水蒸馏母液的有效利用，变废为宝，处理后的液体达标排放，符合环保要求。
又由于所述初沉池还设置有用于添加PAC的絮凝剂加药管路，可以有效控制调节池内悬浮物SS值。
又由于所述三沉池设置有用于添加PAC和PAM的一次加药管路，当二沉池出水的化学需氧量COD值较高时，该一次加药管路的设计可以及时调节三沉池内的化学需氧量COD。
又由于所述调节池和生化池内均设置有曝气装置，所述曝气装置上均由支撑脚支撑，所述曝气装置上设置有曝气孔，各曝气装置均与鼓风机的出风口相连通，一是可以通过控制阀以及曝气装置的数量便于调节空气量，二是确保调节池加入CMC废水蒸馏母液后水质均匀。
又由于所述曝气装置的曝气孔上均设置有微孔曝气盘，微孔曝气盘的孔眼向下设置，一方面增强曝气效果，另一方面有效防止微孔曝气盘的孔眼被堵塞。
又由于所述曝气装置为多组，各个曝气装置的结构相同，各曝气装置均包括长方形的外围框架和内框架，外围框架包括长管和短管，所述内框架与短管平行设置，长管的内腔和短管的内腔相连通，内框架的内腔与长管的内腔相连通，各组曝气装置的结构相同便于前期的制作和后期的维护工作。
又由于所述三沉池还设置有用于添加次氯酸钠的二次加药管路，当三沉池出水的氨氮浓度偏高时可以及时调整氨氮的浓度。
