申请日2017.12.18
公开(公告)日2018.07.31
IPC分类号B01F7/18; B01F13/02; B01F13/10; C02F1/00
摘要
本实用新型涉及环保工程技术领域，且公开了一种环境工程用搅拌式污水处理装置，包括罐体，所述罐体左侧面固定连接有进水管，且进水管的右端穿过罐体的罐壁延伸到罐体的内部，所述罐体的右侧面固定连接有出水管。该环境工程用搅拌式污水处理装置，通过设置电机、皮带、顶部轴承和底部轴承，可以有效的使主杆、搅拌桨、曝气板和过滤板旋转，提高搅拌效率，从而提高污水的处理速率，然后通过设置涡流块，可以引起污水剧烈径向湍动，可以有效的提高搅拌效率，从而提高污水的处理速率，最后通过设置压缩空气机、通气孔道、横孔、透孔、环形腔和曝气孔，可以有效的提高搅拌效率，从而提高污水的处理速率。
权利要求书

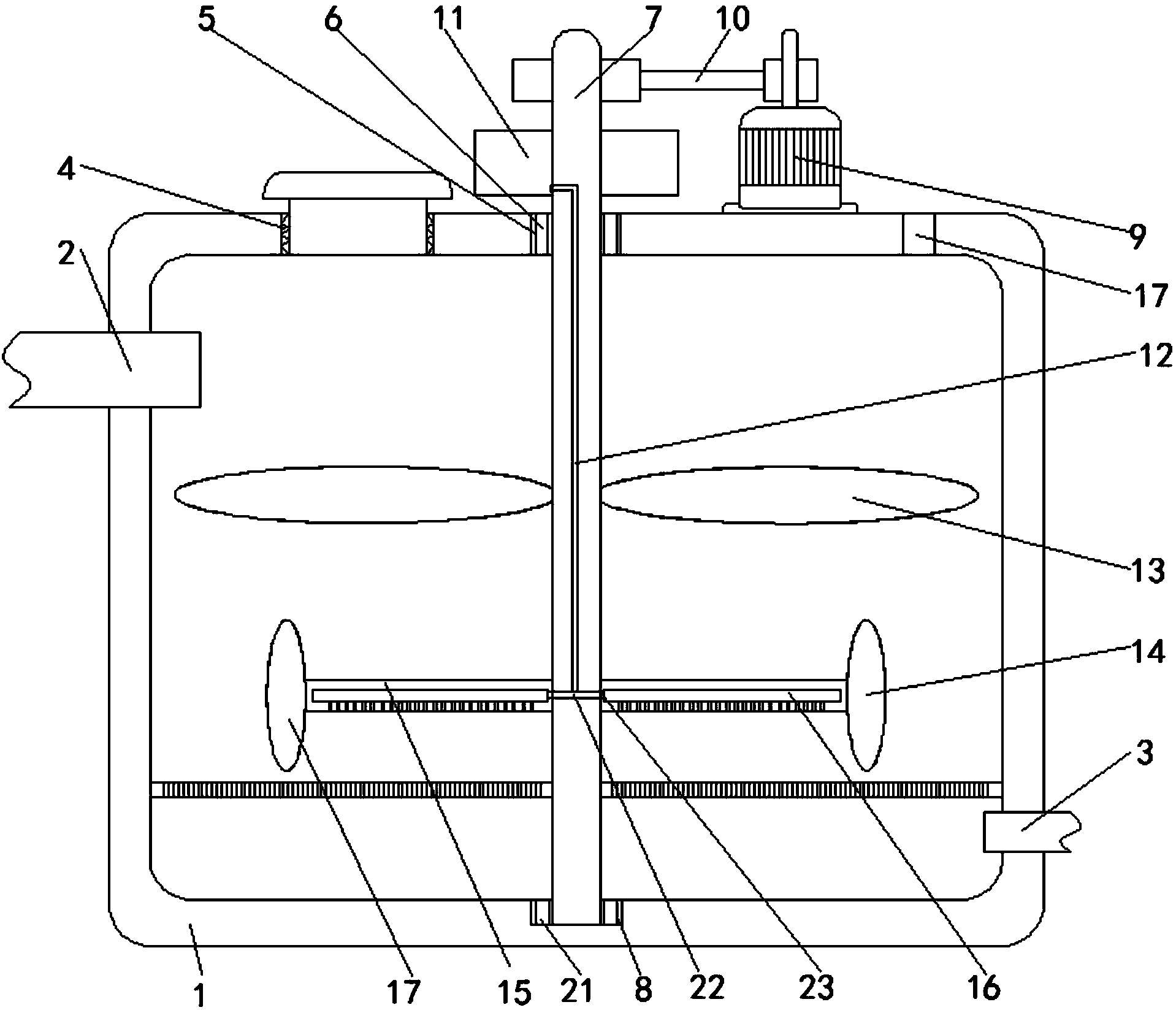

1.一种环境工程用搅拌式污水处理装置，包括罐体(1)，其特征在于：所述罐体(1)左侧面固定连接有进水管(2)，且进水管(2)的右端穿过罐体(1)的罐壁延伸到罐体(1)的内部，所述罐体(1)的右侧面固定连接有出水管(3)，且出水管(3)的左端穿过罐体(1)的罐壁延伸到罐体(1)的内部，所述罐体(1)的顶部开设有顶部通孔(5)，顶部通孔(5)的内部固定连接有顶部轴承(6)，顶部轴承(6)的内部转动连接有主杆(7)，所述罐体(1)的顶部且位于顶部通孔(5)的左侧开设有投药口(4)，所述罐体(1)的顶部且位于顶部通孔(5)的右侧通过卡座固定连接有电机(9)，电机(9)的输出轴通过皮带(10)与主杆(7)传动连接，所述主杆(7)的顶端且位于顶部轴承(6)与皮带(10)之间处固定连接有压缩空气机(11)，主杆(7)的底端穿过顶部轴承(6)的内部并延伸到罐体(1)的内部，所述罐体(1)的内底壁且对应顶部通孔(5)处开设有卡槽(8)，卡槽(8)的内部固定连接有底部轴承(21)，且主杆(7)的底端延伸到底部轴承(21)的内部并与底部轴承(21)转动连接，所述主杆(7)的外部固定连接有搅拌桨(13)，主杆(7)的外部且位于搅拌桨(13)的底部固定连接有曝气板(15)，曝气板(15)的内部开设有环形腔(16)，曝气板(15)的底部开设有曝气孔(24)，曝气板(15)的外侧面固定连接有涡流块(14)，所述主杆(7)的内部开设有通气孔道(12)，通气孔道(12)的顶端与压缩空气机(11)的出气口固定连接，所述主杆(7)底端开设有与通气孔道(12)相通的横孔(22)，所述环形腔(16)的腔壁开设有与横孔(22)相通的透孔(23)，所述主杆(7)的外部且位于曝气板(15)的底部固定连接有固定环(18)，固定环(18)的外侧面固定连接有支撑杆(19)，支撑杆(19)的底部固定连接有过滤板(20)，过滤板(20)与罐体(1)的内壁滑动连接，所述罐体(1)的顶部且位于电机(9)的右侧开设有排气口(17)。
2.根据权利要求1所述的一种环境工程用搅拌式污水处理装置，其特征在于：所述压缩空气机(11)呈环形，压缩空气机(11)的内部与主杆(7)的连接方式为焊接。
3.根据权利要求1所述的一种环境工程用搅拌式污水处理装置，其特征在于：所述涡流块(14)的数目为四个，且四个涡流块(14)均匀分布在曝气板(15)的外侧面，涡流块(14)呈椭圆形。
4.根据权利要求1所述的一种环境工程用搅拌式污水处理装置，其特征在于：所述曝气孔(24)呈矩阵分布在曝气板(15)的底部。
5.根据权利要求1所述的一种环境工程用搅拌式污水 处理装置，其特征在于：所述过滤板(20)的水平高度高于出水管(3)的水平高度。
6.根据权利要求1所述的一种环境工程用搅拌式污水处理装置，其特征在于：所述进水管(2)与罐体(1)的连接方式和出水管(3)与罐体(1)的连接方式均为焊接，且进水管(2)的管径大于出水管(3)的管径，进水管(2)的水平高度大于出水管(3)的水平高度。
说明书
一种环境工程用搅拌式污水处理装置
技术领域
本实用新型涉及环保工程技术领域，具体为一种环境工程用搅拌式污水处理装置。
背景技术
环保工程用污水处理装置，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，环保工程用污水处理装置多用搅拌的方式来加速污水的处理。
目前市场上现有的环保工程用污水处理装置搅拌的效率低，污水处理的速率慢，故而提出一种环境工程用搅拌式污水处理装置来解决上述提出的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种环境工程用搅拌式污水处理装置，具备污水处理速率高等优点，解决了现有的环保工程用搅拌式污水处理装置污水处理速率慢的问题。
(二)技术方案
为实现上述污水处理速率高的目的，本实用新型提供如下技术方案：一种环境工程用搅拌式污水处理装置，包括罐体，所述罐体左侧面固定连接有进水管，且进水管的右端穿过罐体的罐壁延伸到罐体的内部，所述罐体的右侧面固定连接有出水管，且出水管的左端穿过罐体的罐壁延伸到罐体的内部，进水管的水平高度大于出水管的水平高度，所述罐体的顶部开设有顶部通孔，顶部通孔的内部固定连接有顶部轴承，顶部轴承的内部转动连接有主杆，所述罐体的顶部且位于顶部通孔的左侧开设有投药口，所述罐体的顶部且位于顶部通孔的右侧通过卡座固定连接有电机，电机的输出轴通过皮带与主杆传动连接，所述主杆的顶端且位于顶部轴承与皮带之间处固定连接有压缩空气机，主杆的底端穿过顶部轴承的内部并延伸到罐体的内部，所述罐体的内底壁且对应顶部通孔处开设有卡槽，卡槽的内部固定连接有底部轴承，且主杆的底端延伸到底部轴承的内部并与底部轴承转动连接，所述主杆的外部固定连接有搅拌桨，主杆的外部且位于搅拌桨的底部固定连接有曝气板，曝气板的内部开设有环形腔，曝气板的底部开设有曝气孔，曝气板的外侧面固定连接有涡流块，所述主杆的内部开设有通气孔道，通气孔道的顶端与压缩空气机的出气口固定连接，所述主杆底端开设有与通气孔道相通的横孔，所述环形腔的腔壁开设有与横孔相通的透孔，所述主杆的外部且位于曝气板的底部固定连接有固定环，固定环的外侧面固定连接有支撑杆，支撑杆的底部固定连接有过滤板，过滤板与罐体的内壁滑动连接，所述罐体的顶部且位于电机的右侧开设有排气口。
优选的，所述压缩空气机呈环形，压缩空气机的内部与主杆的连接方式为焊接。
优选的，所述涡流块的数目为四个，且四个涡流块均匀分布在曝气板的外侧面，涡流块呈椭圆形。
优选的，所述曝气孔呈矩阵分布在曝气板的底部。
优选的，所述过滤板的水平高度高于出水管的水平高度。
优选的，所述进水管与罐体的连接方式和出水管与罐体的连接方式均为焊接，且进水管的管径大于出水管的管径，进水管的水平高度大于出水管的水平高度。
(三)有益效果
与现有技术相比，本实用新型提供了一种环境工程用搅拌式污水处理装置，具备以下有益效果：
该环境工程用搅拌式污水处理装置，通过设置电机、皮带、顶部轴承和底部轴承，可以有效的使主杆、搅拌桨、曝气板和过滤板旋转，提高搅拌效率，从而提高污水的处理速率，然后通过设置涡流块，可以引起污水剧烈径向湍动，可以有效的提高搅拌效率，从而提高污水的处理速率，最后通过设置压缩空气机、通气孔道、横孔、透孔、环形腔和曝气孔，可以有效的提高搅拌效率，从而提高污水的处理速率。
