申请日2017.12.18
公开(公告)日2018.08.07
IPC分类号C02F9/02
摘要
本实用新型公开了一种循环式污水过滤装置，包括水箱，所述水箱上表面铰链连接有一号箱盖，所述水箱内后表面中心处加工有一号圆形凹槽，所述一号圆形凹槽内设有温度传感器，所述水箱内左表面设有加热棒，所述一号箱盖下表面左侧加工有二号圆形凹槽，所述二号圆形凹槽内设有超声波传感器，所述一号箱盖上表面加工有一号矩形凹槽，所述一号矩形凹槽内下表面设有过滤箱，所述过滤箱上表面铰链连接有二号箱盖，所述过滤箱内左右表面上方均设有一号限位块。本实用新型的有益效果是可以经过两层过滤水中的颗粒较大杂质，可以通过活性炭吸附层吸附水中悬浮颗粒，可以加热过滤后的水，装置小巧，结构简单适合家庭洗菜使用。
权利要求书

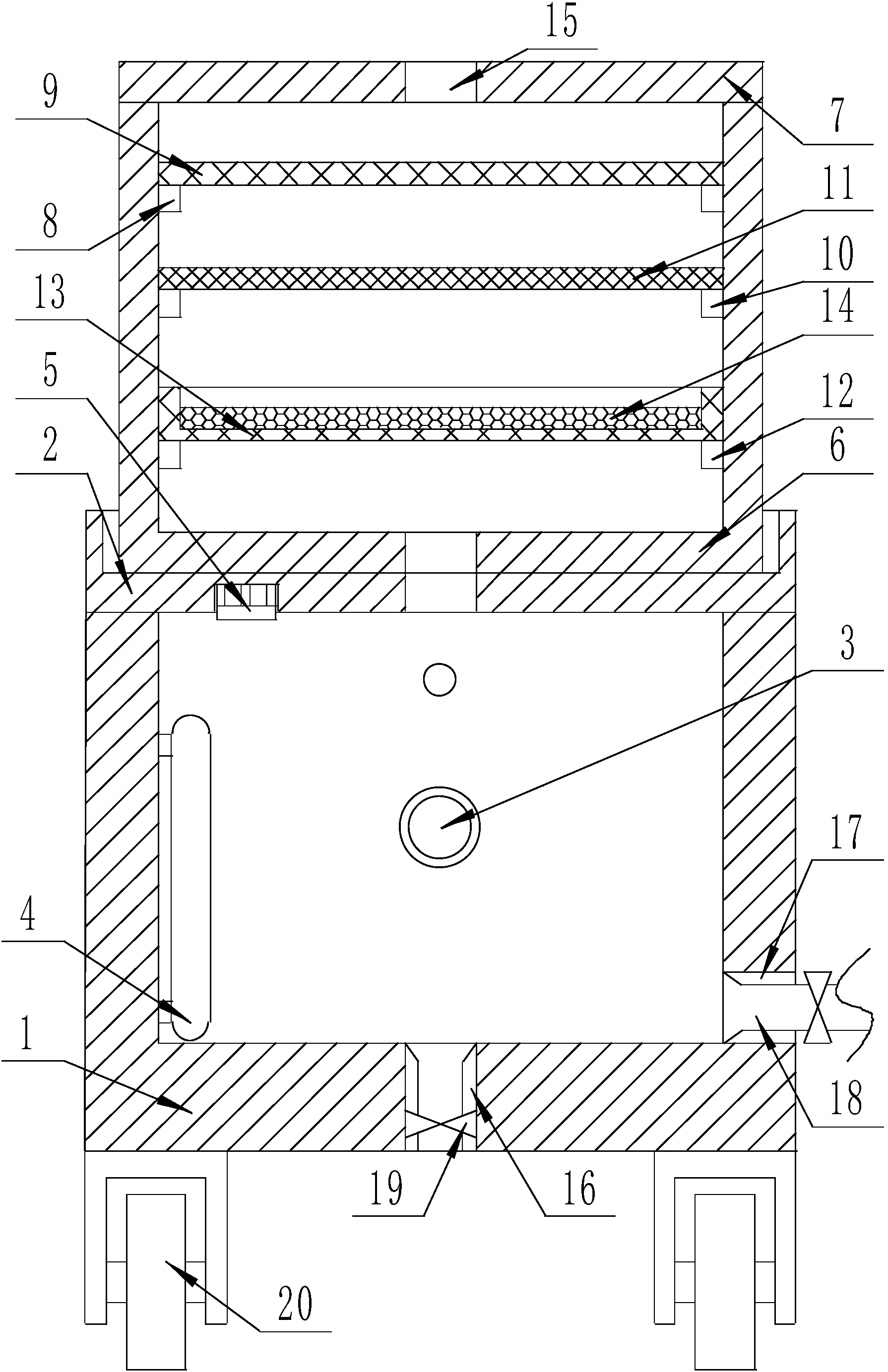

1.一种循环式污水过滤装置，包括水箱(1)，其特征在于，所述水箱(1)上表面铰链连接有一号箱盖(2)，所述水箱(1)内后表面中心处加工有一号圆形凹槽，所述一号圆形凹槽内设有温度传感器(3)，所述水箱(1)内左表面设有加热棒(4)，所述一号箱盖(2)下表面左侧加工有二号圆形凹槽，所述二号圆形凹槽内设有超声波传感器(5)，所述一号箱盖(2)上表面加工有一号矩形凹槽，所述一号矩形凹槽内下表面设有过滤箱(6)，所述过滤箱(6)上表面铰链连接有二号箱盖(7)，所述过滤箱(6)内左右表面上方均设有一号限位块(8)，每个所述一号限位块(8)上表面共同设有一号过滤网(9)，所述过滤箱(6)内左右表面且位于每个一号限位块(8)下方均设有二号限位块(10)，每个所述二号限位块(10)上表面共同设有二号过滤网(11)，所述过滤箱(6)内左右表面且位于每个二号限位块(10)下方均设有三号限位块(12)，每个所述三号限位块(12)上表面共同设有网格挡板(13)，所述网格挡板(13)上表面加工有二号矩形凹槽，所述二号矩形凹槽内下表面设有活性炭吸附层(14)。
2.根据权利要求1所述的一种循环式污水过滤装置，其特征在于，所述二号箱盖(7)上表面中心处加工有进水口(15)，所述水箱(1)内下表面中心处加工有排水口(16)，所述水箱(1)内右表面下方加工有出水口(17)，所述排水口(16)、出水口(17)内均设有水管(18)，每个所述水管(18)上均设有电磁阀(19)。
3.根据权利要求1所述的一种循环式污水过滤装置，其特征在于，所述一号箱盖(2)上表面中心处加工有一号通孔，所述过滤箱(6)下表面中心处加工有与一号通孔相对应的二号通孔。
4.根据权利要求1所述的一种循环式污水过滤装置，其特征在于，所述水箱(1)内后表面上方加工有三号通孔，所述水箱(1)下表面四角均设有万向轮(20)。
5.根据权利要求1所述的一种循环式污水 过滤装置，其特征在于，所述水箱(1)后表面设有市电接口(21)。
说明书
一种循环式污水过滤装置
技术领域
本实用新型涉及循环式污水过滤装置领域，特别是一种循环式污水过滤装置。
背景技术
循环水过滤器是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌藻、锈蚀等产生，以净化水质循环水再利用，水由进水口进入自清洗过滤器机体，由于智能化(PLC、PAC)设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。
目前，在现有的技术中，在申请号为201520254083.7，名称为循环型污水过滤装置的专利中，能够解决现有技术中存在的不足之处，借助循环过滤方式来提高整体的过滤效果，但是装置较大，现有的装置均不适合家庭使用。
为了解决上述问题，本实用新型设计设有一号过滤网、二号过滤网，能够过滤家庭用洗菜水中不同直径的颗粒物，设有活性炭吸附层，能够吸附水中的悬浮颗粒，经过过滤箱后进入到水箱，可以对水箱中的水进行加热，加热后的水可以通过出水口循环使用，作为洗菜水;设有超声波传感器，当水位超过最高限定的时候可以打开排水口的电磁阀排水，不会溢出。因此，设计一种循环式污水过滤装置很有必要。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种循环式污水过滤装置。
实现上述目的本实用新型的技术方案为，一种循环式污水过滤装置，包括水箱，所述水箱上表面铰链连接有一号箱盖，所述水箱内后表面中心处加工有一号圆形凹槽，所述一号圆形凹槽内设有温度传感器，所述水箱内左表面设有加热棒，所述一号箱盖下表面左侧加工有二号圆形凹槽，所述二号圆形凹槽内设有超声波传感器，所述一号箱盖上表面加工有一号矩形凹槽，所述一号矩形凹槽内下表面设有过滤箱，所述过滤箱上表面铰链连接有二号箱盖，所述过滤箱内左右表面上方均设有一号限位块，每个所述一号限位块上表面共同设有一号过滤网，所述过滤箱内左右表面且位于每个一号限位块下方均设有二号限位块，每个所述二号限位块上表面共同设有二号过滤网，所述过滤箱内左右表面且位于每个二号限位块下方均设有三号限位块，每个所述三号限位块上表面共同设有网格挡板，所述网格挡板上表面加工有二号矩形凹槽，所述二号矩形凹槽内下表面设有活性炭吸附层。
所述二号箱盖上表面中心处加工有进水口，所述水箱内下表面中心处加工有排水口，所述水箱内右表面下方加工有出水口，所述排水口、出水口内均设有水管，每个所述水管上均设有电磁阀。
所述一号箱盖上表面中心处加工有一号通孔，所述过滤箱下表面中心处加工有与一号通孔相对应的二号通孔。
所述水箱内后表面上方加工有三号通孔，所述水箱下表面四角均设有万向轮。
所述水箱后表面设有市电接口。
利用本实用新型的技术方案制作的一种循环式污水过滤装置，可以经过两层过滤水中的颗粒较大杂质，可以通过活性炭吸附层吸附水中悬浮颗粒，可以加热过滤后的水，装置小巧，结构简单适合家庭洗菜使用。
