申请日2017.12.18
公开(公告)日2018.08.07
IPC分类号B01D29/58; B01D29/64; B01D29/66
摘要
本实用新型公开了一种小型污水过滤设备，包括无盖矩形箱体，所述无盖矩形箱体上表面铰链连接有箱盖，所述无盖矩形箱体内左右表面下方均设有一号限位块，每个所述一号限位块上表面共同设有一号过滤网，所述无盖矩形箱体内左右表面且位于一号过滤网上方均设有二号限位块，每个所述二号限位块上表面共同设有二号过滤网，所述无盖矩形箱体内左右表面且位于二号过滤网上方均设有三号限位块，每个所述三号限位块上表面共同设有三号过滤网。本实用新型的有益效果是可以多层过滤污水，可以过滤完污水后对过滤网进行自动清理、冲洗，设备小巧，方便移动，不占用空间。
权利要求书

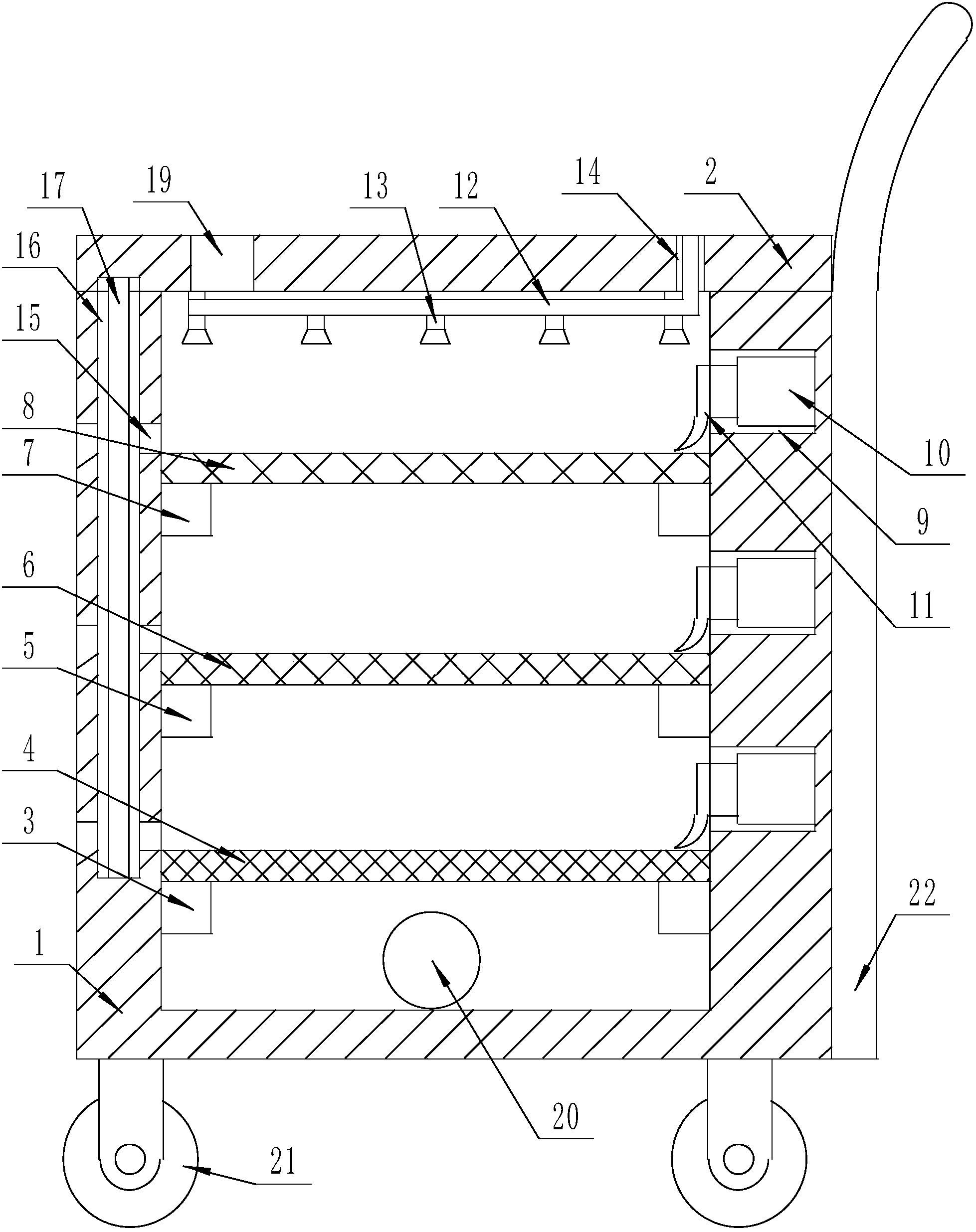

1.一种小型污水过滤设备，包括无盖矩形箱体(1)，其特征在于，所述无盖矩形箱体(1)上表面铰链连接有箱盖(2)，所述无盖矩形箱体(1)内左右表面下方均设有一号限位块(3)，每个所述一号限位块(3)上表面共同设有一号过滤网(4)，所述无盖矩形箱体(1)内左右表面且位于一号过滤网(4)上方均设有二号限位块(5)，每个所述二号限位块(5)上表面共同设有二号过滤网(6)，所述无盖矩形箱体(1)内左右表面且位于二号过滤网(6)上方均设有三号限位块(7)，每个所述三号限位块(7)上表面共同设有三号过滤网(8)，所述无盖矩形箱体(1)内右表面且位于一号过滤网(4)与二号过滤网(6)之间、二号过滤网(6)与三号过滤网(8)之间、三号过滤网(8)上方均加工有一对一号凹槽(9)，每对所述一号凹槽(9)内均设有伸缩端向左的电动伸缩杆(10)，每对所述电动伸缩杆(10)的伸缩端均共同连接有刮板(11)，所述箱盖(2)下表面设有水管(12)，所述水管(12)下表面设有若干喷头(13)，所述箱盖(2)下表面右侧加工有通孔(14)，所述水管(12)通过通孔(14)伸出。
2.根据权利要求1所述的一种小型污水过滤设备，其特征在于，所述无盖矩形箱体(1)左表面且位于一号过滤网(4)、二号过滤网(6)、三号过滤网(8)上方均加工有条形开口(15)。
3.根据权利要求1或2所述的一种小型污水过滤设备，其特征在于，所述无盖矩形箱体(1)上表面左侧加工有二号凹槽(16)，所述二号凹槽(16)与每个条形开口(15)相通，所述二号凹槽(16)内设有挡板(17)，所述挡板(17)四周共同套有密封圈(18)。
4.根据权利要求1所述的一种小型污水过滤设备，其特征在于，所述箱盖(2)下表面且位于水管(12)前方加工有进水口(19)，所述无盖矩形箱体(1)内后表面下方加工有出水口(20)。
5.根据权利要求1所述的一种小型污水过滤设备，其特征在于，所述无盖矩形箱体(1)下表面四角均设有万向轮(21)，所述无盖矩形箱体(1)右表面设有扶手(22)。
6.根据权利要求1所述的一种小型污水过滤设备，其特征在于，所述无盖矩形箱体(1)后表面设有市电接口(23)。
说明书
一种小型污水过滤设备
技术领域
本实用新型涉及小型污水过滤设备领域，特别是一种小型污水过滤设备。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
目前，在现有的技术中，在申请号为201720247583.7，名称为污水过滤器的专利中，改变传统过滤器内滤筒的结构，一来可以减少对滤网的冲击，二来可以扩大过滤面积，滤网组件的整个U形的连接边框上的滤网进行过滤作业，提高过滤效率，但是装置不够简单、小巧，不能够在过滤水后对过滤网自动清洗，不能够将粘在网上的泥浆刮掉。
为了解决上述问题，本实用新型设计在盖矩形箱体内右表面且位于一号过滤网与二号过滤网之间、二号过滤网与三号过滤网之间、三号过滤网上方均加工有一对一号凹槽，每对一号凹槽内均设有伸缩端向左的电动伸缩杆，每对电动伸缩杆的伸缩端均共同连接有刮板，可以在过滤完污水后控制每对电动伸缩杆伸长通过刮板将每个过滤网上的泥浆刮掉推到对应的条形开口处;每个刮板没有彻底刮干净后可以向水管内通入水通过喷头对过滤网进行高压冲刷，可以实现过滤水后自动清洗过滤网的功能。因此，设计一种小型污水过滤设备很有必要。
实用新型内容
本实用新型的目的是为了解决上述问题，设计了一种小型污水过滤设备。
实现上述目的本实用新型的技术方案为，一种小型污水过滤设备，包括无盖矩形箱体，所述无盖矩形箱体上表面铰链连接有箱盖，所述无盖矩形箱体内左右表面下方均设有一号限位块，每个所述一号限位块上表面共同设有一号过滤网，所述无盖矩形箱体内左右表面且位于一号过滤网上方均设有二号限位块，每个所述二号限位块上表面共同设有二号过滤网，所述无盖矩形箱体内左右表面且位于二号过滤网上方均设有三号限位块，每个所述三号限位块上表面共同设有三号过滤网，所述无盖矩形箱体内右表面且位于一号过滤网与二号过滤网之间、二号过滤网与三号过滤网之间、三号过滤网上方均加工有一对一号凹槽，每对所述一号凹槽内均设有伸缩端向左的电动伸缩杆，每对所述电动伸缩杆的伸缩端均共同连接有刮板，所述箱盖下表面设有水管，所述水管下表面设有若干喷头，所述箱盖下表面右侧加工有通孔，所述水管通过通孔伸出。
所述无盖矩形箱体左表面且位于一号过滤网、二号过滤网、三号过滤网上方均加工有条形开口。
所述无盖矩形箱体上表面左侧加工有二号凹槽，所述二号凹槽与每个条形开口相通，所述二号凹槽内设有挡板，所述挡板四周共同套有密封圈。
所述箱盖下表面且位于水管前方加工有进水口，所述无盖矩形箱体内后表面下方加工有出水口。
所述无盖矩形箱体下表面四角均设有万向轮，所述无盖矩形箱体右表面设有扶手。
所述无盖矩形箱体后表面设有市电接口。
利用本实用新型的技术方案制作的一种小型污水过滤设备，可以多层过滤污水，可以过滤完污水后对过滤网进行自动清理、冲洗，设备小巧，方便移动，不占用空间。
