申请日2017.12.18
公开(公告)日2018.08.21
IPC分类号C02F9/04; C02F1/66
摘要
本实用新型公开了一种工业废水处理用净化环保设备，包括底板，所述底板的顶部固定连接有箱体，所述箱体内部的两侧之间固定连接有分隔板，所述箱体内壁的底部固定连接有中和箱，且中和箱内壁的底部通过轴承转动连接有旋转轴，所述旋转轴的顶端贯穿中和箱并延伸至中和箱的顶部，所述旋转轴延伸至中和箱顶部的一端套设有蜗轮，所述中和箱顶部的一侧通过连接块固定连接有电机，本实用新型涉及环保设备技术领域。该工业废水处理用净化环保设备，大大增强了中和效果，很好的提高了中和效率无需人们花费大量的时间来对工业废水进行中和，减轻了人们的工作负担，提高了人们的工作效率，实现了既快速又高效的对工业废水进行中和。
权利要求书
1.一种工业废水处理用净化环保设备，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有箱体(2)，所述箱体(2)内部的两侧之间固定连接有分隔板(3)，所述箱体(2)内壁的底部固定连接有中和箱(4)，且中和箱(4)内壁的底部通过轴承转动连接有旋转轴(5)，所述旋转轴(5)的顶端贯穿中和箱(4)并延伸至中和箱(4)的顶部，所述旋转轴(5)延伸至中和箱(4)顶部的一端套设有蜗轮(6)，所述中和箱(4)顶部的一侧通过连接块固定连接有电机(7)，且电机(7)输出轴的一端通过联轴器固定连接有与蜗轮(6)相适配的蜗杆(8)。
2.根据权利要求1所述的一种工业废水处理用净化环保设备，其特征在于：所述旋转轴(5)位于中和箱(4)内部的外表面套设有搅拌头(9)，所述分隔板(3)的顶部固定连接有过滤箱(10)，且过滤箱(10)的内部固定安装有过滤网(11)。
3.根据权利要求2所述的一种工业废水处理用净化环保设备，其特征在于：所述过滤箱(10)的一侧连通有进液管(12)，且过滤箱(10)的另一侧通过导液管与中和箱(4)的顶部连通。

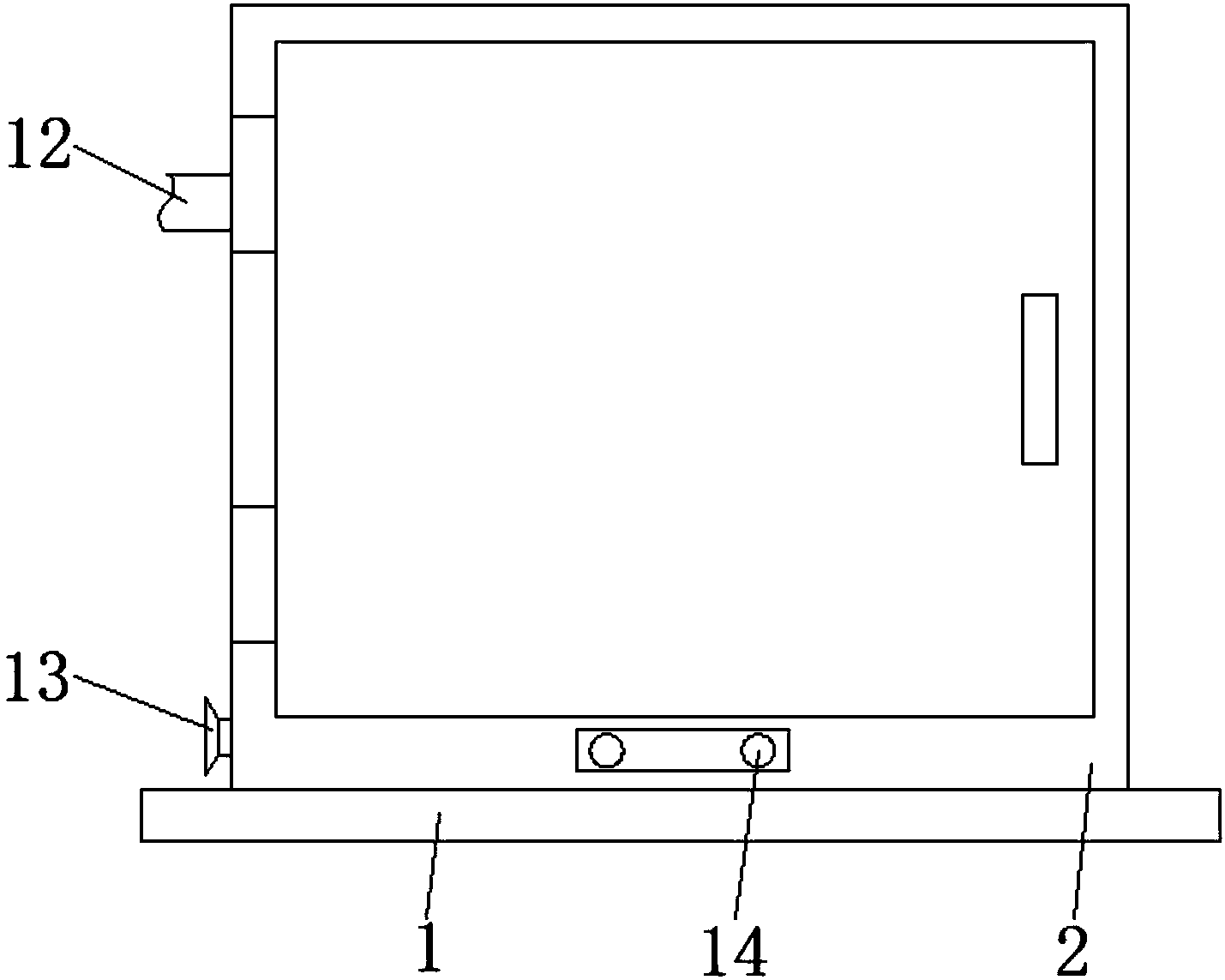

4.根据权利要求1所述的一种工业废水处理用净化环保设备，其特征在于：所述中和箱(4)的一侧连通有出液管(13)，所述箱体(2)的正面固定安装有控制开关(14)。
5.根据权利要求1所述的一种工业废水 处理用净化环保设备，其特征在于：所述蜗杆(8)的两端分别通过支撑板与中和箱(4)的顶部转动连接，所述中和箱(4)顶部的另一侧固定连接有加液嘴(15)。
说明书
一种工业废水处理用净化环保设备
技术领域
本实用新型涉及环保设备技术领域，具体为一种工业废水处理用净化环保设备。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
目前人们在对工业废水进行中和时，大多直接将中和剂加入废水中进行中和，然而，这样的中和方式中和效果较差，且中和效率较低，每次人们都需要花费大量的时间来对工业废水进行中和，大大增加了人们的工作负担，降低了人们的工作效率，不能实现既快速又高效的对工业废水进行中和。
实用新型内容
针对现有技术的不足，本实用新型提供了一种工业废水处理用净化环保设备，解决了现有的中和方式中和效果较差，且中和效率较低的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种工业废水处理用净化环保设备，包括底板，所述底板的顶部固定连接有箱体，所述箱体内部的两侧之间固定连接有分隔板，所述箱体内壁的底部固定连接有中和箱，且中和箱内壁的底部通过轴承转动连接有旋转轴，所述旋转轴的顶端贯穿中和箱并延伸至中和箱的顶部，所述旋转轴延伸至中和箱顶部的一端套设有蜗轮，所述中和箱顶部的一侧通过连接块固定连接有电机，且电机输出轴的一端通过联轴器固定连接有与蜗轮相适配的蜗杆。
优选的，所述旋转轴位于中和箱内部的外表面套设有搅拌头，所述分隔板的顶部固定连接有过滤箱，且过滤箱的内部固定安装有过滤网。
优选的，所述过滤箱的一侧连通有进液管，且过滤箱的另一侧通过导液管与中和箱的顶部连通。
优选的，所述中和箱的一侧连通有出液管，所述箱体的正面固定安装有控制开关。
优选的，所述蜗杆的两端分别通过支撑板与中和箱的顶部转动连接，所述中和箱顶部的另一侧固定连接有加液嘴。
有益效果
本实用新型提供了一种工业废水处理用净化环保设备。具备以下有益效果：
(1)、该工业废水处理用净化环保设备，通过在箱体内壁的底部固定连接有中和箱，且中和箱内壁的底部通过轴承转动连接有旋转轴，再分别通过电机、蜗轮、蜗杆和搅拌头的配合设置，可实现对工业废水与中和剂的混合液进行高效的搅拌，这样大大增强了中和效果，很好的提高了中和效率无需人们花费大量的时间来对工业废水进行中和，减轻了人们的工作负担，提高了人们的工作效率，实现了既快速又高效的对工业废水进行中和。
(2)、该工业废水处理用净化环保设备，通过在分隔板的顶部固定连接有过滤箱，再通过在过滤箱的内部固定安装有过滤网，可实现对中和的工业废水先进行过滤，可很好的防止废水中的固体杂质对废水的中和造成严重影响，从而保证了对工业废水的正常中和。
