申请日2017.12.18
公开(公告)日2018.08.21
IPC分类号C02F9/02
摘要
本实用新型公开了一种陶瓷产品的污水处理设备，包括外部结构，所述外部结构包括固定底座与外壳主体，所述固定底座的外表面上端靠近前端边缘处固定安装有控制箱，且控制箱的外表面一端设有水质检测仪，所述外壳主体固定安装在固定底座的外表面上端控制箱的外表面后端，所述外壳主体的外表面一端设有出水管，且外壳主体的外表面另一端设有流量计量器，所述流量计量器的外表面另一端设有进水管，综上，本实用新型的有益效果在于：该陶瓷产品的污水处理设备设有流量计量器、流量控制阀、安装座与活性炭板，能够控制污水处理过程，避免造成装置内部堵塞，并能吸附胶体等悬浮粒子，方便拆卸活性炭进行清理，结构简单，使用方便。
权利要求书
1.一种陶瓷产品的污水处理设备，其特征在于，包括：

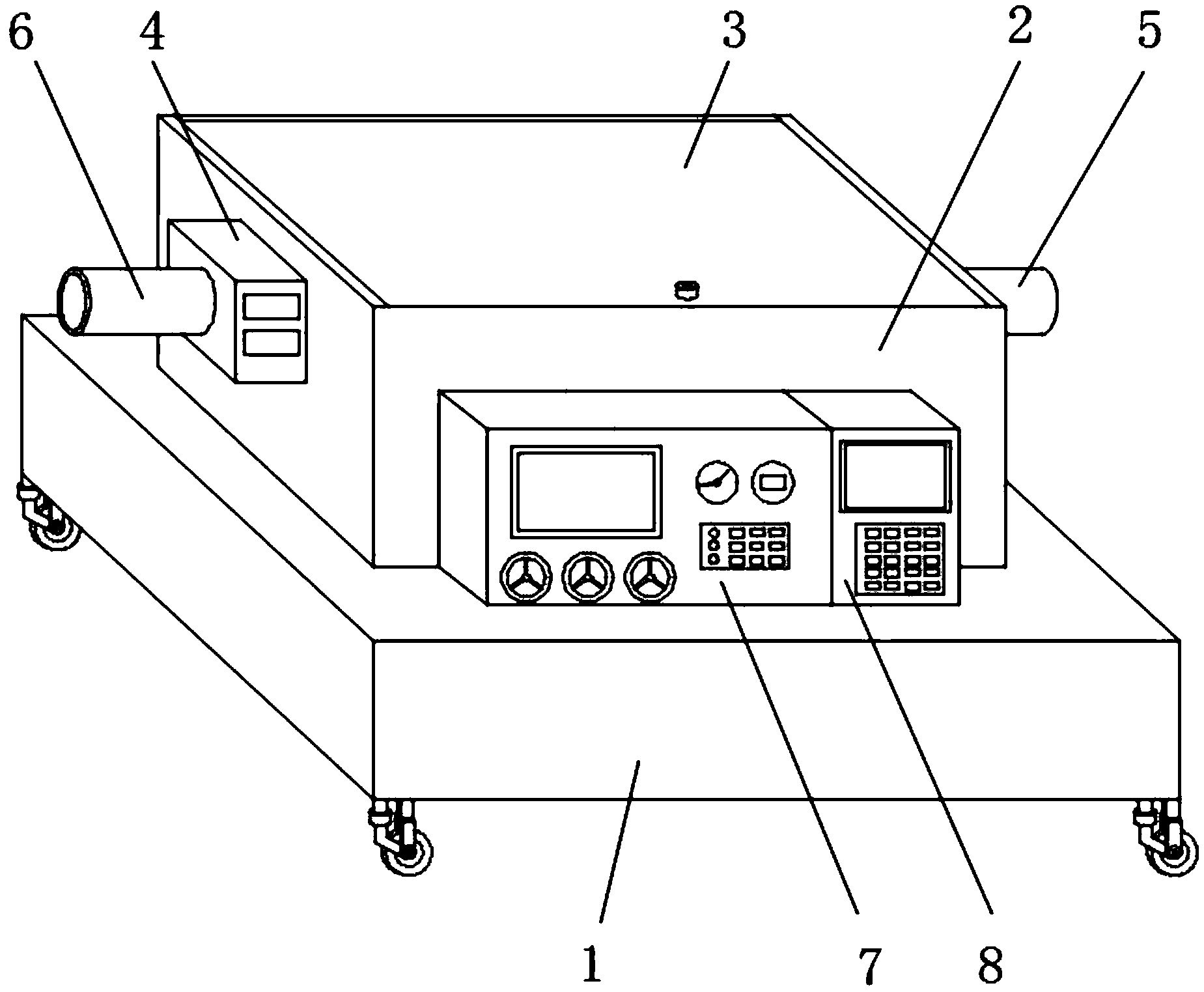

外部结构，所述外部结构包括固定底座(1)与外壳主体(2)，所述固定底座(1)的外表面上端靠近前端边缘处固定安装有控制箱(7)，且控制箱(7)的外表面一端设有水质检测仪(8)，所述外壳主体(2)固定安装在固定底座(1)的外表面上端控制箱(7)的外表面后端，所述外壳主体(2)的外表面一端设有出水管(5)，且外壳主体(2)的外表面另一端设有流量计量器(4)，所述流量计量器(4)的外表面另一端设有进水管(6)，所述外壳主体(2)的外表面上端设有设备门(3);
内部结构，所述内部结构包括流量控制阀(12)与吸附池(11)，所述流量控制阀(12)的外表面一端设有离心机(9)，所述吸附池(11)固定安装在流量控制阀(12)的外表面另一端，所述离心机(9)的外表面一侧设有自然沉淀池(10)，所述吸附池(11)的内表面上端与内表面下端之间设有安装柱(13)，且安装柱(13)的外表面设有安装座(16)，所述安装柱(13)的外表面安装座(16)的外表面设有活性炭板(17)，所述吸附池(11)的外表面远离离心机(9)的一端设有取样池(15)，且取样池(15)的内表面靠近出水管(5)的一端固定安装有取样器(14)。
2.根据权利要求1所述一种陶瓷产品的污水处理设备，其特征在于：所述安装柱(13)与安装座(16)的数量均为若干组，且安装柱(13)在吸附池(11)的内表面上端与内表面下端之间呈线性分布，所述安装座(16)在安装柱(13)外表面呈垂直分布。
3.根据权利要求1所述一种陶瓷产品的污水处理设备，其特征在于：所述出水管(5)与进水管(6)的外表面均设有电磁感应阀，所述流量计量器(4)的外表面一端设有流量显示屏，流量显示屏的外表面下方设有警示灯。
4.根据权利要求1所述一种陶瓷产品的污水 处理设备，其特征在于：所述控制箱(7)的前端外表面设有数据显示屏，数据显示屏的外表面下方设有手动控制转盘，手动控制转盘的外表面一侧设有功能按钮，数据显示屏的外表面上方温度表与压力表。
5.根据权利要求1所述一种陶瓷产品的污水处理设备，其特征在于：所述水质检测仪(8)的前端外表面设有水质显示屏，水质显示屏的外表面下方设有操作按钮，所述流量控制阀(12)的数量为两组，所述取样器(14)的数量为若干组，且取样器(14)在取样池(15)内表面一端呈等距平行分布。
6.根据权利要求1所述一种陶瓷产品的污水处理设备，其特征在于：所述固定底座(1)的内部中间靠近离心机(9)下方位置处设有粘土回收池，粘土回收池的外表面一端靠近自然沉淀池(10)下方位置处设有沉淀收集罐。
说明书
一种陶瓷产品的污水处理设备
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种陶瓷产品的污水处理设备。
背景技术
陶瓷行业是一个高能耗的行业，陶瓷的高能耗必然带来高污染，陶瓷业对我国的环境造成很大的污染，陶瓷产品的污水是一种含有硅质悬浮颗粒、矿物悬浮颗粒、化工原料悬浮颗粒、油脂、铅、镉、锌、铁等有毒污染物废水，大量陶瓷产品的污水的排放，将对周围的生态环境造成污染;现有的污水处理设备在使用的过程中存在一定的弊端，如果不控制水流量会造成污水处理不到位和水质监测不过关的问题，无法满足控制污水处理过程的目的，陶瓷产品的污水为胶体悬浮液体系，大量的悬浮粒子无法产生反应产生结石沉淀，有毒的重金属离子无法吸附就排放，会给土地造成无法挽回的伤害，而且需要及时清理内部吸附物质，给污水处理设备的使用造成了一定的影响，为此，我们提出一种陶瓷产品的污水处理设备。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种陶瓷产品的污水处理设备，本实用新型可以利用流量计量器对污水进量进行监控，利用流量控制阀可以控制自然沉淀池与吸附池之间的污水流量，利用活性炭板吸附难分解的重金属离子和胶体悬浮离子，利用安装座便于对活性炭板进行拆卸清理，使用方便。
本实用新型通过以下技术方案来实现上述目的：
一种陶瓷产品的污水处理设备，包括：
外部结构，所述外部结构包括固定底座与外壳主体，所述固定底座的外表面上端靠近前端边缘处固定安装有控制箱，且控制箱的外表面一端设有水质检测仪，所述外壳主体固定安装在固定底座的外表面上端控制箱的外表面后端，所述外壳主体的外表面一端设有出水管，且外壳主体的外表面另一端设有流量计量器，所述流量计量器的外表面另一端设有进水管，所述外壳主体的外表面上端设有设备门;
内部结构，所述内部结构包括流量控制阀与吸附池，所述流量控制阀的外表面一端设有离心机，所述吸附池固定安装在流量控制阀的外表面另一端，所述离心机的外表面一侧设有自然沉淀池，所述吸附池的内表面上端与内表面下端之间设有安装柱，且安装柱的外表面设有安装座，所述安装柱的外表面安装座的外表面设有活性炭板，所述吸附池的外表面远离离心机的一端设有取样池，且取样池的内表面靠近出水管的一端固定安装有取样器。
作为优选，所述安装柱与安装座的数量均为若干组，且安装柱在吸附池的内表面上端与内表面下端之间呈线性分布，所述安装座在安装柱外表面呈垂直分布。
作为优选，所述出水管与进水管的外表面均设有电磁感应阀，所述流量计量器的外表面一端设有流量显示屏，流量显示屏的外表面下方设有警示灯。
作为优选，所述控制箱的前端外表面设有数据显示屏，数据显示屏的外表面下方设有手动控制转盘，手动控制转盘的外表面一侧设有功能按钮，数据显示屏的外表面上方温度表与压力表。
作为优选，所述水质检测仪的前端外表面设有水质显示屏，水质显示屏的外表面下方设有操作按钮，所述流量控制阀的数量为两组，所述取样器的数量为若干组，且取样器在取样池内表面一端呈等距平行分布。
作为优选，所述固定底座的内部中间靠近离心机下方位置处设有粘土回收池，粘土回收池的外表面一端靠近自然沉淀池下方位置处设有沉淀收集罐。
采用上述方案，陶瓷产品的污水通过进水管经过流量计量器进入外壳主体内部自然沉淀池，利用流量计量器对污水进量进行实时监控，沉淀的泥浆进入固定底座的泥浆收集罐，然后污水通过流量控制阀进入离心机，经过高速离心后，使得难以沉淀的粘土聚集在离心机底部，然后污水通过流量控制阀进入吸附池，利用流量控制阀可以控制自然沉淀池与吸附池之间的污水流量，吸附池内部中间有一排安装柱，安装柱上设有活动的安装座，安装座上安装有活性炭板，利用活性炭板吸附难分解的重金属离子和胶体悬浮离子，安装座的上部分为凸环，下部分为凹槽，多个安装座相互组合，便于拆卸，利用安装座便于对活性炭板进行拆卸清理更换，吸附过后的水进入取样池，由不同高度的取样器进行取样，然后由水质检测仪进行检测，达标即开启出水管排放，不达标则根据水中成分进行处理，直至达标，使用方便。
综上，本实用新型的有益效果在于：该陶瓷产品的污水处理设备，采用流量计量器、流量控制阀、安装座与活性炭板，利用流量计量器对污水进量进行监控，利用流量控制阀可以控制自然沉淀池与吸附池之间的污水流量，利用活性炭板吸附难分解的重金属离子和胶体悬浮离子，利用安装座便于对活性炭板进行拆卸清理，使用方便。
