申请日2017.12.18
公开(公告)日2018.09.04
IPC分类号C02F9/14
摘要
本实用新型公开了一种移动式河道治理尾水处理装置，包括支撑底座、清洁刷、过滤网、安装架和活性炭吸附网，所述支撑底座的下方固定有移动轮,且支撑底座的上方固定有净化管道，所述安装架的上端与净化管道的内壁相连接，所述活性炭吸附网的左侧设置厌氧菌吸附网，所述净化管道的左侧设置有排水管，所述净化管道的上方安装有密封门，且密封门的表面安装有观察窗，所述净化管道的前方设置有输泥管道。该移动式河道治理尾水处理装置，圆台型的栅网可减小受到水流的冲击力，同时增大与尾水的接触面积，同时过滤网的右侧设置有自由移动的清洁刷，使得清洁刷可对过滤网的表面进行清洗，有效的解决了过滤网被泥沙堵住的情况。
权利要求书

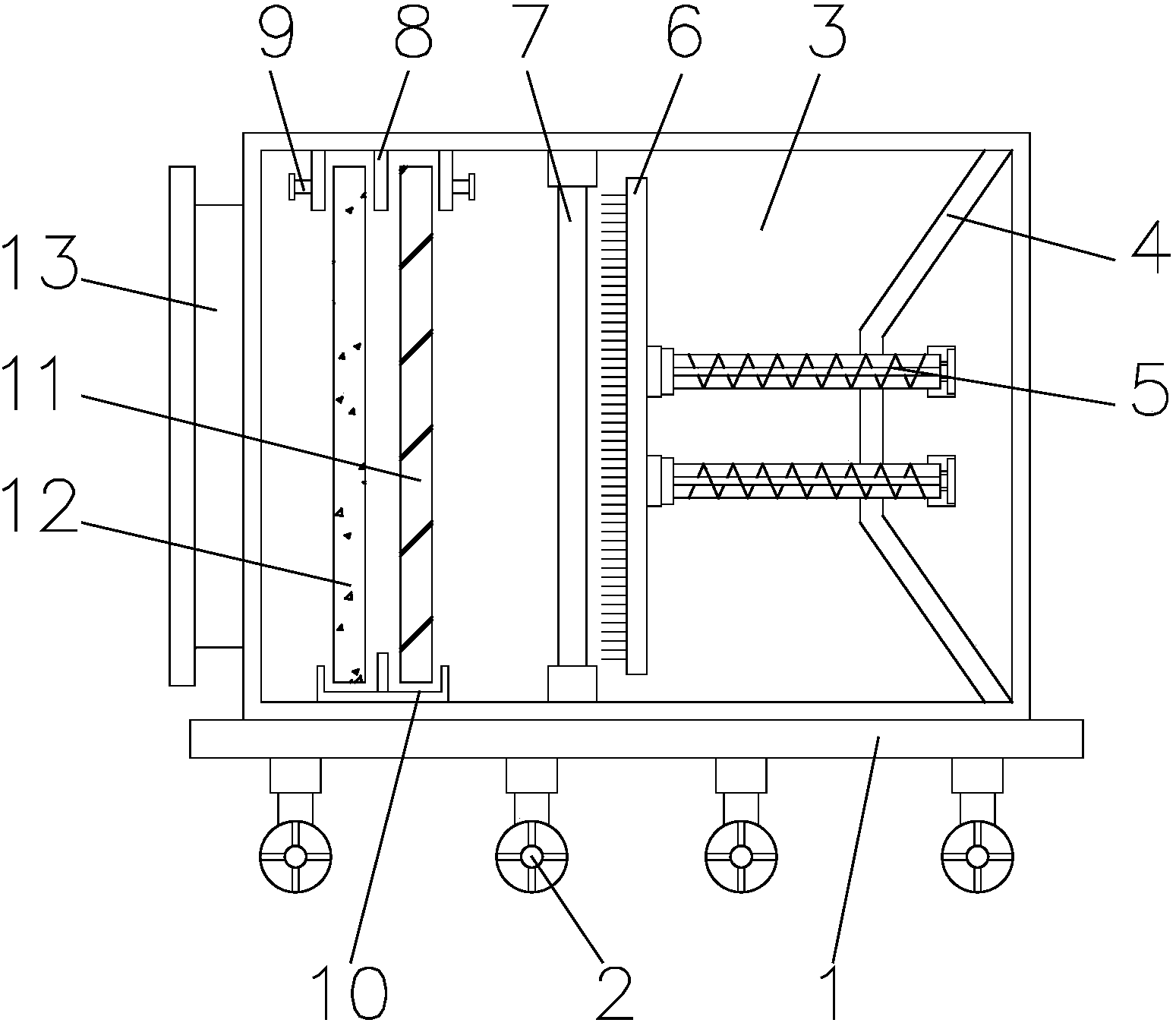

1.一种移动式河道治理尾水处理装置，包括支撑底座(1)、清洁刷(6)、过滤网(7)、安装架(8)和活性炭吸附网(11)，其特征在于：所述支撑底座(1)的下方固定有移动轮(2),且支撑底座(1)的上方固定有净化管道(3)，且净化管道(3)内部的右侧固定有栅网(4)，所述清洁刷(6)通过右侧的弹簧柱(5)与栅网(4)相连接，所述过滤网(7)固定在净化管道(3)的内部，且过滤网(7)位于清洁刷(6)的右侧，所述安装架(8)的上端与净化管道(3)的内壁相连接，且安装架(8)位于过滤网(7)的左侧，同时安装架(8)的外侧连接有固定螺栓(9)，所述活性炭吸附网(11)的上端位于安装架(8)的内部，且活性炭吸附网(11)的下端位于固定卡槽(10)的内部，同时固定卡槽(10)的下端固定在净化管道(3)内壁的下表面，所述活性炭吸附网(11)的左侧设置厌氧菌吸附网(12)，所述净化管道(3)的左侧设置有排水管(13)，且净化管道(3)的外侧固定有连接卡环(14)，所述净化管道(3)的上方安装有密封门(15)，且密封门(15)的表面安装有观察窗(16)，所述净化管道(3)的前方设置有输泥管道(17)。
2.根据权利要求1所述的一种移动式河道治理尾水处理装置，其特征在于：所述栅网(4)设置为圆台状结构，且栅网(4)左端面的宽度小于右端面的宽度。
3.根据权利要求1所述的一种移动式河道治理尾水处理装置，其特征在于：所述清洁刷(6)设置为“日”字型结构，且清洁刷(6)的两侧对称设置有4个弹簧柱(5)。
4.根据权利要求1所述的一种移动式河道治理尾水处理装置，其特征在于：所述固定卡槽(10)设置为“山”字型结构，且固定卡槽(10)分别与活性炭吸附网(11)和厌氧菌吸附网(12)卡槽连接。
5.根据权利要求1所述的一种移动式河道治理尾水 处理装置，其特征在于：所述连接卡环(14)关于净化管道(3)的中心线对称设置有4个，且两者活动连接。
6.根据权利要求1所述的一种移动式河道治理尾水处理装置，其特征在于：所述密封门(15)的纵截面为弧形结构，且密封门(15)与净化管道(3)铰接。
说明书
一种移动式河道治理尾水处理装置
技术领域
本实用新型涉及河道治理技术领域，具体为一种移动式河道治理尾水处理装置。
背景技术
经过水轮机后，水流所携带的水能为水轮机吸收利用，成为尾水。在水坝建造时，尾水排直接放到尾水渠中，需要在尾水渠中安装尾水处理装置对尾水进一步净化，现有的河道治理尾水处理装置不能进行移位，从而在安装后调整位置不便，需要人工在河道中搬动，费时费力，且处理装置内部的过滤网上容易被细沙堵住，影响处理的效果。
实用新型内容
本实用新型的目的在于提供一种移动式河道治理尾水处理装置，以解决上述背景技术中提出不能进行移位，从而在安装后调整位置不便，且处理装置内部的过滤网上容易被细沙堵住，影响处理的效果的问题。
为实现上述目的，本实用新型提供如下技术方案：一种移动式河道治理尾水处理装置，包括支撑底座、清洁刷、过滤网、安装架和活性炭吸附网，所述支撑底座的下方固定有移动轮,且支撑底座的上方固定有净化管道，且净化管道内部的右侧固定有栅网，所述清洁刷通过右侧的弹簧柱与栅网相连接，所述过滤网固定在净化管道的内部，且过滤网位于清洁刷的右侧，所述安装架的上端与净化管道的内壁相连接，且安装架位于过滤网的左侧，同时安装架的外侧连接有固定螺栓，所述活性炭吸附网的上端位于安装架的内部，且活性炭吸附网的下端位于固定卡槽的内部，同时固定卡槽的下端固定在净化管道内壁的下表面，所述活性炭吸附网的左侧设置厌氧菌吸附网，所述净化管道的左侧设置有排水管，且净化管道的外侧固定有连接卡环，所述净化管道的上方安装有密封门，且密封门的表面安装有观察窗，所述净化管道的前方设置有输泥管道。
优选的，所述栅网设置为圆台状结构，且栅网左端面的宽度小于右端面的宽度。
优选的，所述清洁刷设置为“日”字型结构，且清洁刷的两侧对称设置有4个弹簧柱。
优选的，所述固定卡槽设置为“山”字型结构，且固定卡槽分别与活性炭吸附网和厌氧菌吸附网卡槽连接。
优选的，所述连接卡环关于净化管道的中心线对称设置有4个，且两者活动连接。
优选的，所述密封门的纵截面为弧形结构，且密封门与净化管道铰接。
与现有技术相比，本实用新型的有益效果是：该移动式河道治理尾水处理装置，内部设置有圆台型的栅网，对固体垃圾进行过滤，起到了固液分离的作用，圆台型的栅网可减小受到水流的冲击力，同时增大与尾水的接触面积，提高过滤的作用，过滤网对尾水中的泥沙进行过滤，同时过滤网的右侧设置有自由移动的清洁刷，使得清洁刷可对过滤网的表面进行清洗，有效的解决了过滤网被泥沙堵住的情况，活性炭吸附网和厌氧菌吸附网对尾水中的有害物质进行过滤，同时两者可进行拆卸，方便及时更换，提高尾水处理的效果，以上设计提高了整体的实用性。
