申请日2018.01.19
公开(公告)日2018.09.04
IPC分类号H01R39/36; H01R39/26; H01R39/08
摘要
本实用新型公开了一种设于污水池盖上的中心集电装置，包括中心集电装置主体，中心集电装置主体设于污水池盖上，中心集电装置主体外套接罩体，中心集电装置主体包括中心轴、中心集电环和碳刷组件，中心集电环通过半圆平头键套接在中心轴上，中心轴的两端分别通过轴承与夹板连接，中心轴两端的夹板之间贯通连接4个双头螺杆，4个双头螺杆相互平行，且环形均布于2块夹板之间，其中2个相对的双头螺杆上分别套接碳刷组件，碳刷组件与中心集电环接触连接，碳刷组件与中心集电环均与电缆的引线连接。与现有技术相比，本实用新型的有益效果是：在污水池的盖上加上这个装置能防止电缆线缠绕，提高电缆线的使用寿命，提高安全性，减少管理成本。
权利要求书
1.一种设于污水池盖上的中心集电装置，其特征在于：包括中心集电装置主体，中心集电装置主体设于污水池盖上，中心集电装置主体外套接罩体，中心集电装置主体包括中心轴、中心集电环和碳刷组件，中心轴上设有键槽，键槽内固定连接有与键槽相适配的半圆平头键，中心集电环通过半圆平头键套接在中心轴上，中心轴的两端分别通过轴承与夹板连接，中心轴两端的夹板之间贯通连接4个双头螺杆，4个双头螺杆相互平行，且环形均布于2块夹板之间，其中2个相对的双头螺杆上分别套接碳刷组件，碳刷组件与中心集电环接触连接，碳刷组件与中心集电环均与电缆的引线连接。
2.根据权利要求1所述的设于污水池盖上的中心集电装置，其特征在于：中心轴与其两端的轴承的连接处分别设有衬套，衬套通过内六角螺栓与中心轴固定连接。
3.根据权利要求1所述的设于污水池盖上的中心集电装置，其特征在于：双头螺杆的螺纹头部贯穿夹板的通孔，并通过螺母锁紧，且双头螺杆与夹板的上、下端面之间均设有平垫。
4.根据权利要求1所述的设于污水池盖上的中心集电装置，其特征在于：中心轴的上部沿其圆周面上均布有穿设电缆引线的圆孔。
5.根据权利要求1所述的设于污水池盖上的中心集电装置，其特征在于：双头螺杆上套设绝缘套，碳刷组件固定在绝缘套上。
6.根据权利要求1所述的设于污水池盖上的中心集电装置，其特征在于：中心轴与半圆平头键之间电焊连接。
说明书
一种设于污水池盖上的中心集电装置
技术领域
本实用新型涉及一种设于污水池盖上的中心集电装置。
背景技术
目前，在污水池盖转动时，有时候需要连续旋转，需要从固定位置到旋转传输电源或信息，这时导线需要连接到旋转部件上去，在旋转过多时造成导线的缠绕，不仅造成旋转的角度受限制而且在缠绕过多时会影响正常的使用，十分不便，在这个时候需要一种电旋连接器，来简便、安全、平稳地传输动力和信号的旋转连接。
实用新型内容
本实用新型是针对上述现有技术的不足，而提供一种设于污水池盖上的中心集电装置。
为解决上述技术问题，本实用新型采用的技术方案是：

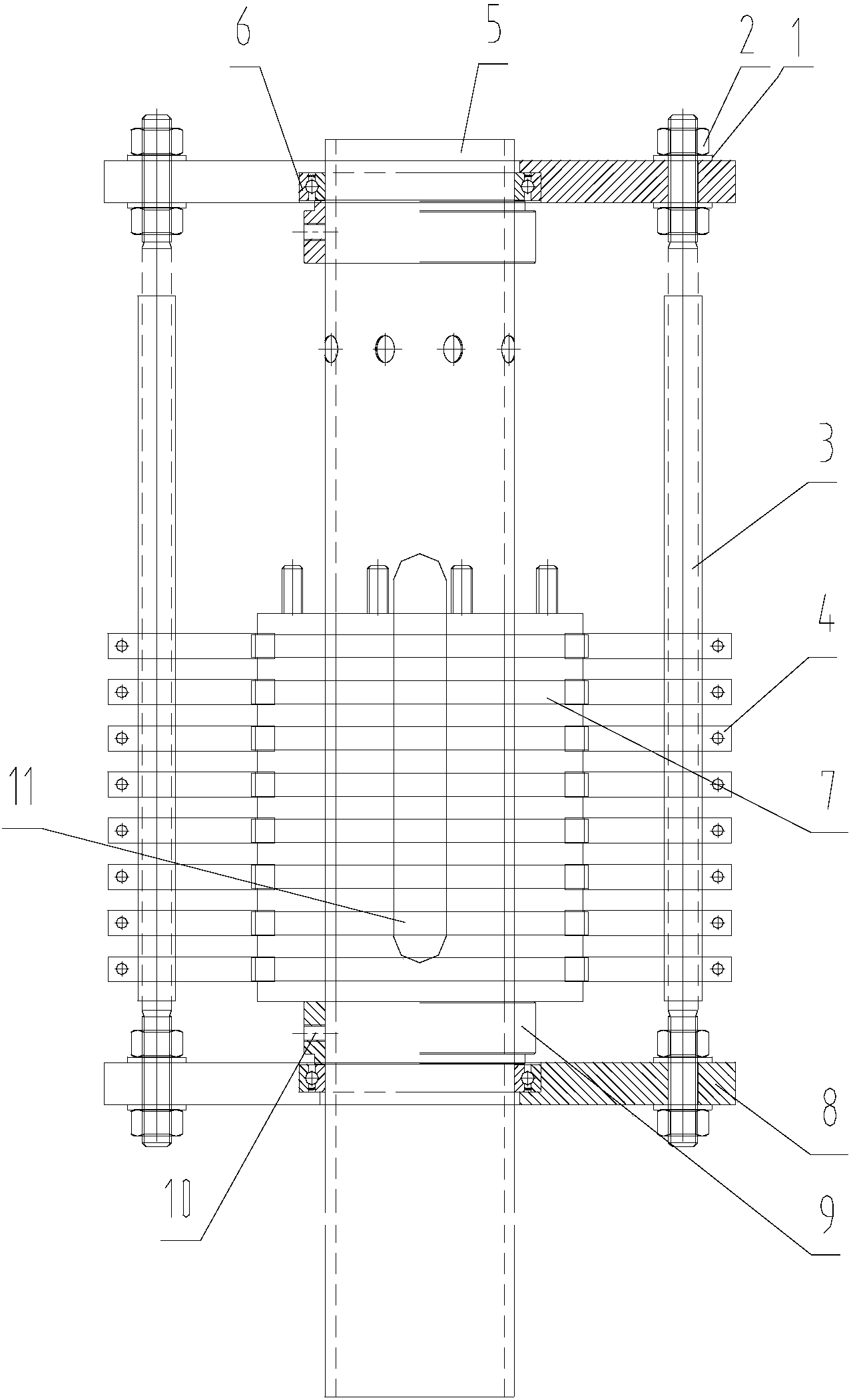

一种设于污水池盖上的中心集电装置，包括中心集电装置主体，中心集电装置主体设于污水池盖上，中心集电装置主体外套接罩体，中心集电装置主体包括中心轴、中心集电环和碳刷组件，中心轴上设有键槽，键槽内固定连接有与键槽相适配的半圆平头键，中心集电环通过半圆平头键套接在中心轴上，中心轴的两端分别通过轴承与夹板连接，中心轴两端的夹板之间贯通连接4个双头螺杆，4个双头螺杆相互平行，且环形均布于2块夹板之间，其中2个相对的双头螺杆上分别套接碳刷组件，碳刷组件与中心集电环接触连接，碳刷组件与中心集电环均与电缆的引线连接。
中心轴与其两端的轴承的连接处分别设有衬套，衬套通过内六角螺栓与中心轴固定连接。
双头螺杆的螺纹头部贯穿夹板的通孔，并通过螺母锁紧，且双头螺杆与夹板的上、下端面之间均设有平垫。
中心轴的上部沿其圆周面上均布有穿设电缆引线的圆孔。
双头螺杆上套设绝缘套，碳刷组件固定在绝缘套上。
中心轴与半圆平头键之间电焊连接。
与现有技术相比，本实用新型的有益效果是：在污水池的盖上加上这个装置能防止电缆线缠绕，提高电缆线的使用寿命，提高安全性，减少管理成本。
