申请日2017.12.18
公开(公告)日2018.09.11
IPC分类号B01D36/04
摘要
本实用新型公开了一种化工污水沉淀回收装置，包括支撑安装板，所述支撑安装板的下端左右两侧对称倾斜设置有支撑安装柱，支撑安装板的上端镶嵌设置有变径沉淀收集槽，变径沉淀收集槽的上端安装有变径沉淀导流筒，变径沉淀导流筒的左端设置有进水管，进水管的右端配合变径沉淀导流筒设置有一级过滤网，进水管的下端配合一级过滤网通过镶嵌设置的转轴安装有排污闸门，变径沉淀导流筒与变径沉淀收集槽之间倾斜设置有导流隔板，导流隔板的上端覆盖设置有沉淀落料筛网，本实用新型具有结构设计紧凑新颖，活水沉淀，省时省力，沉淀收集高效快捷，传动稳定高效等优点。
权利要求书

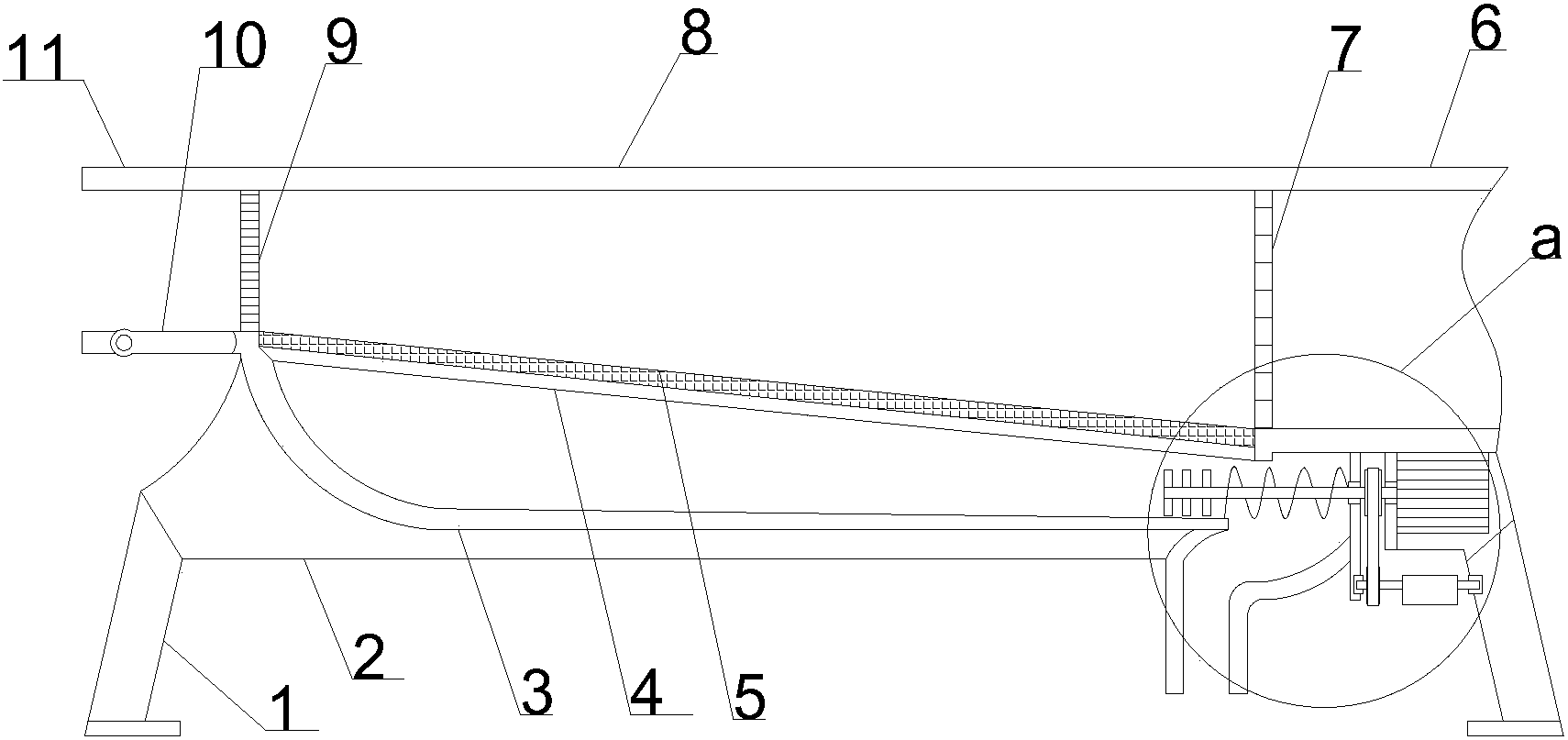

1.一种化工污水沉淀回收装置，包括支撑安装板(2)，其特征在于，所述支撑安装板(2)的下端左右两侧对称倾斜设置有支撑安装柱(1)，支撑安装板(2)的上端镶嵌设置有变径沉淀收集槽(3)，变径沉淀收集槽(3)的上端安装有变径沉淀导流筒(8)，变径沉淀导流筒(8)的左端设置有进水管(11)，进水管(11)的右端配合变径沉淀导流筒(8)设置有一级过滤网(9)，进水管(11)的下端配合一级过滤网(9)通过镶嵌设置的转轴安装有排污闸门(10)，变径沉淀导流筒(8)与变径沉淀收集槽(3)之间倾斜设置有导流隔板(4)，导流隔板(4)的上端覆盖设置有沉淀落料筛网(5)，变径沉淀导流筒(8)右侧的支撑安装板(2)上水平向右连接设置有出水管(6)，变径沉淀收集槽(3)右端的支撑安装板(2)内镶嵌设置有沉淀收集出料模块，所述沉淀收集出料模块包括镶嵌设置在支撑安装板(2)右端的主动电机(12)，主动电机(12)左侧的支撑安装板(2)竖直设置有传动腔，传动腔的左端配合变径沉淀收集槽(3)设置有沉淀收集罩(17)，主动电机(12)向左设置有贯穿传动腔和沉淀收集罩(17)的主动转轴(21)，主动转轴(21)的左端伸入变径沉淀收集槽(3)且等间距同轴设置有出料叶轮组(20)，沉淀收集罩(17)内的主动转轴(21)上设置有螺旋出料板(19)，沉淀收集罩(17)的左端竖直向下设置有沉淀出料管(18)，传动腔内的主动转轴(21)设置有主动齿轮(13)，传动腔的下端配合支撑安装柱(1)通过水平设置的传动转轴设置有传动齿轮(16)，传动齿轮(16)与主动齿轮(13)之间设置有传动链(14)，传动齿轮(16)右侧的传动转轴上设置有偏心震动柱(15)。
2.根据权利要求1所述的一种化工污水沉淀回收装置，其特征在于，所述支撑安装板(2)的左上角配合排污闸门(10)设置有排污导流槽。
3.根据权利要求1所述的一种化工污水沉淀回收装置，其特征在于，所述出水管(6)的左端配合变径沉淀导流筒(8)设置有二级过滤网。
4.根据权利要求1所述的一种化工污水 沉淀回收装置，其特征在于，所述支撑安装柱(1)的下端具设置有固定安装板。
5.根据权利要求1所述的一种化工污水沉淀回收装置，其特征在于，所述出料叶轮组(20)包括等间距设置在主动转轴(21)左端的三组出料叶轮。
说明书
一种化工污水沉淀回收装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种化工污水沉淀回收装置。
背景技术
污水处理是人们越来越重视的问题，特别是工业污水，由于其直接排放污染严重，且难以清理，对环境破坏非常严重，为了保护环境，人们制造了污水处理设备，但是当前使用的污水处理设备由于设计不完善，造成其在实际使用中出现种种问题，制约了其继续使用。
为了解决上述问题，提出本实用新型，克服了传统的污水处理设备，由于沉淀的采用静态沉淀池获取沉淀，沉淀获取周期长，污水循环缓慢，造成污水处理过程用时长，效率低等问题，解决了传统的污水处理设备，由于结构设计松散，造成传动过程不稳定，造成污水渗漏，长期使用污染严重等问题，改善了传统的污水处理设备，由于沉淀收集出料困难，造成沉淀回收效果差，水浪费严重等问题，使得本实用新型具有结构设计紧凑新颖，活水沉淀，省时省力，沉淀收集高效快捷，传动稳定高效等优点。
实用新型内容
本实用新型的目的在于提供一种化工污水沉淀回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种化工污水沉淀回收装置，包括支撑安装板，所述支撑安装板的下端左右两侧对称倾斜设置有支撑安装柱，支撑安装板的上端镶嵌设置有变径沉淀收集槽，变径沉淀收集槽的上端安装有变径沉淀导流筒，变径沉淀导流筒的左端设置有进水管，进水管的右端配合变径沉淀导流筒设置有一级过滤网，进水管的下端配合一级过滤网通过镶嵌设置的转轴安装有排污闸门，变径沉淀导流筒与变径沉淀收集槽之间倾斜设置有导流隔板，导流隔板的上端覆盖设置有沉淀落料筛网，变径沉淀导流筒右侧的支撑安装板上水平向右连接设置有出水管，变径沉淀收集槽右端的支撑安装板内镶嵌设置有沉淀收集出料模块，所述沉淀收集出料模块包括镶嵌设置在支撑安装板右端的主动电机，主动电机左侧的支撑安装板竖直设置有传动腔，传动腔的左端配合变径沉淀收集槽设置有沉淀收集罩，主动电机向左设置有贯穿传动腔和沉淀收集罩的主动转轴，主动转轴的左端伸入变径沉淀收集槽且等间距同轴设置有出料叶轮组，沉淀收集罩内的主动转轴上设置有螺旋出料板，沉淀收集罩的左端竖直向下设置有沉淀出料管，传动腔内的主动转轴设置有主动齿轮，传动腔的下端配合支撑安装柱通过水平设置的传动转轴设置有传动齿轮，传动齿轮与主动齿轮之间设置有传动链，传动齿轮右侧的传动转轴上设置有偏心震动柱。
作为本实用新型进一步的方案：所述支撑安装板的左上角配合排污闸门设置有排污导流槽。
作为本实用新型进一步的方案：所述出水管的左端配合变径沉淀导流筒设置有二级过滤网。
作为本实用新型进一步的方案：所述支撑安装柱的下端具设置有固定安装板。
作为本实用新型再进一步的方案：所述出料叶轮组包括等间距设置在主动转轴左端的三组出料叶轮。
与现有技术相比，本实用新型的有益效果是：克服了传统的污水处理设备，由于沉淀的采用静态沉淀池获取沉淀，沉淀获取周期长，污水循环缓慢，造成污水处理过程用时长，效率低等问题，解决了传统的污水处理设备，由于结构设计松散，造成传动过程不稳定，造成污水渗漏，长期使用污染严重等问题，改善了传统的污水处理设备，由于沉淀收集出料困难，造成沉淀回收效果差，水浪费严重等问题，使得本实用新型具有结构设计紧凑新颖，活水沉淀，省时省力，沉淀收集高效快捷，传动稳定高效等优点。
