申请日2018.01.19
公开(公告)日2018.11.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种女士皮凉鞋生产用染色污水处理装置，包括沉降箱，所述沉降箱的顶部外壁开有安装孔，且安装孔内壁焊接有进料管，所述进料管靠近顶部的外壁焊接有过滤箱体，所述过滤箱体的顶部外壁通过螺栓固定有箱盖，所述过滤箱体的一侧内壁焊接有四个等距离环形分布的固定块，且四个固定块的顶部外壁均开有条形的安装孔，四个所述安装孔内插接有同一个安装板，且安装板的底部外壁焊接有过滤筒，所述过滤筒的一侧外壁和底部外壁均开有等距离分布的漏料孔。本实用新型结构紧凑，实用新颖，便于将在女士皮凉鞋生产用的染色污水进行处理，且装置操作方便，易于实现，减少了染色污水对环境的损坏。
权利要求书

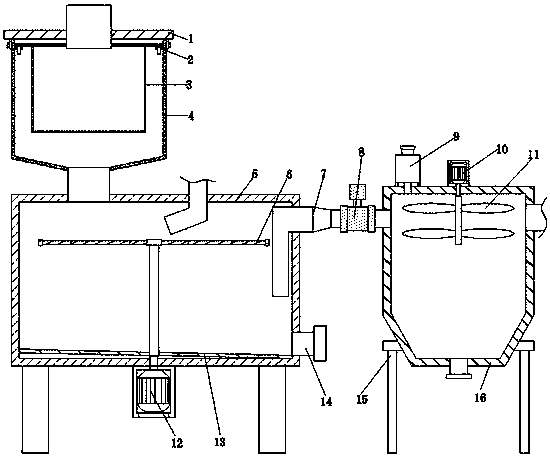

1.一种女士皮凉鞋生产用染色污水处理装置，包括沉降箱(5)，其特征在于，所述沉降箱(5)的顶部外壁开有安装孔，且安装孔内壁焊接有进料管，所述进料管靠近顶部的外壁焊接有过滤箱体(4)，所述过滤箱体(4)的顶部外壁通过螺栓固定有箱盖(1)，所述过滤箱体(4)的一侧内壁焊接有四个等距离环形分布的固定块，且四个固定块的顶部外壁均开有条形的安装孔，四个所述安装孔内插接有同一个安装板(2)，且安装板(2)的底部外壁焊接有过滤筒(3)，所述过滤筒(3)的一侧外壁和底部外壁均开有等距离分布的漏料孔，所述沉降箱(5)的一侧外壁靠近顶部位置开有等距离分布的第一通孔，且第一通孔内壁均焊接有出料管(7)，所述出料管(7)远离沉降箱(5)的一端套接有抽液泵(8)，且抽液泵(8)的出口端插接有连接管，所述沉降箱(5)的底部外壁中心位置焊接有第一盒体，且第一盒体内壁通过螺栓固定有第一电机(12)，所述第一电机(12)输出轴外壁焊接有传动轴，所述沉降箱(5)的一侧内壁焊接有倾斜放置的导流板(13)，所述连接管远离抽液泵(8)的一端焊接有混凝沉降箱(16)，所述混凝沉降箱(16)的顶部外壁中心位置焊接有第二盒体，且第二盒体内壁通过螺栓固定有第二电机(10)，所述第二电机(10)输出轴外壁焊接有传动杆，且传动杆的两侧外壁均焊接有等距离分布的叶片(11)，所述混凝沉降箱(16)靠近底部的外壁焊接有支撑座(15)。
2.根据权利要求1所述的一种女士皮凉鞋生产用染色污水处理装置，其特征在于，所述混凝沉降箱(16)的顶部外壁开有第一圆孔，且第一圆孔内壁焊接有进料斗(9)。
3.根据权利要求1所述的一种女士皮凉鞋生产用染色污水处理装置，其特征在于，所述箱盖(1)的顶部外壁中心位置开有固定孔，且固定孔内壁焊接有投料管。
4.根据权利要求1所述的一种女士皮凉鞋生产用染色污水处理装置，其特征在于，所述传动轴位于沉降箱(5)内，且传动轴的顶部外壁焊接有搅拌环(6)。
5.根据权利要求1所述的一种女士皮凉鞋生产用染色污水处理装置，其特征在于，所述混凝沉降箱(16)的一侧外壁靠近顶部位置开有第二圆孔，且第二圆孔内壁焊接有出水管。
6.根据权利要求1所述的一种女士皮凉鞋生产用染色污水处理装置，其特征在于，所述沉降箱(5)的一侧外壁靠近底部位置开有第二通孔，且第二通孔内壁焊接有排杂管(14)。
说明书
一种女士皮凉鞋生产用染色污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种女士皮凉鞋生产用染色污水处理装置。
背景技术
在女士皮凉鞋的生产过程中，由于市场对颜色的不同需求，也为了增大商品的美观度，在皮凉鞋的生产过程中 需要对其原料——皮革进行染色处理，而染色后的污水若不经过处理，将会对环境产生较大的影响，染色污水中存在较多的胶体物质，且由于皮革在裁剪过程中会有毛边产生，因此在染色时会有较多的固体杂质产生，目前，用于女士皮凉鞋生产用的染色污水处理装置大多不能够很好地解决上述的问题，因此，亟需一种女士皮凉鞋生产用染色污水处理装置来解决上述的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种女士皮凉鞋生产用染色污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种女士皮凉鞋生产用染色污水处理装置，包括沉降箱，所述沉降箱的顶部外壁开有安装孔，且安装孔内壁焊接有进料管，所述进料管靠近顶部的外壁焊接有过滤箱体，所述过滤箱体的顶部外壁通过螺栓固定有箱盖，所述过滤箱体的一侧内壁焊接有四个等距离环形分布的固定块，且四个固定块的顶部外壁均开有条形的安装孔，四个所述安装孔内插接有同一个安装板，且安装板的底部外壁焊接有过滤筒，所述过滤筒的一侧外壁和底部外壁均开有等距离分布的漏料孔，所述沉降箱的一侧外壁靠近顶部位置开有等距离分布的第一通孔，且第一通孔内壁均焊接有出料管，所述出料管远离沉降箱的一端套接有抽液泵，且抽液泵的出口端插接有连接管，所述沉降箱的底部外壁中心位置焊接有第一盒体，且第一盒体内壁通过螺栓固定有第一电机，所述第一电机输出轴外壁焊接有传动轴，所述沉降箱的一侧内壁焊接有倾斜放置的导流板，所述连接管远离抽液泵的一端焊接有混凝沉降箱，所述混凝沉降箱的顶部外壁中心位置焊接有第二盒体，且第二盒体内壁通过螺栓固定有第二电机，所述第二电机输出轴外壁焊接有传动杆，且传动杆的两侧外壁均焊接有等距离分布的叶片，所述混凝沉降箱靠近底部的外壁焊接有支撑座。
优选的，所述混凝沉降箱的顶部外壁开有第一圆孔，且第一圆孔内壁焊接有进料斗。
优选的，所述箱盖的顶部外壁中心位置开有固定孔，且固定孔内壁焊接有投料管。
优选的，所述传动轴位于沉降箱内，且传动轴的顶部外壁焊接有搅拌环。
优选的，所述混凝沉降箱的一侧外壁靠近顶部位置开有第二圆孔，且第二圆孔内壁焊接有出水管。
优选的，所述沉降箱的一侧外壁靠近底部位置开有第二通孔，且第二通孔内壁焊接有排杂管。
本实用新型的有益效果为：
1、通过过滤筒、安装板、箱盖和过滤箱体的设置，可以对污水中的固体杂质进行过滤，提高了污水处理的洁净度，也便于后沉降处理。
2、通过抽液泵、沉降箱、搅拌环、第一电机、导流板和排杂管的设置，可以将污水中的胶体杂质进行一次沉降，提高了污水处理的质量。
3、通过第二电机、叶片、混凝沉降箱和进料斗的设置，可以将污水中剩余的杂质离子进行絮凝处理，以进行二次沉降，再次提高了污水处理的质量，减小了污水对环境的伤害。
